揭示宽带功率放大器的失真
误差向量幅度（EVM）是功率放大器（PA）测试中的关键性能指标，因为它揭示了放大器的非线性如何降低调制质量并影响传输信号的保真度。PA 设计人员必须不断在两个相互冲突的目标之间寻求平衡：在保持高效率的同时最大限度地提高线性度。对于宽带调制信号而言，这种权衡变得更加困难，因为传统的窄带方法可能无法捕捉到在实际工作条件下（尤其是在射频和毫米波频率下）至关重要的失真行为。
要准确地分析宽带功率放大器（PA）的失真，需要将矢量网络分析仪（VNA）与矢量信号发生器（VSG）相结合，并利用频域谱相关技术，将被测设备（DUT）引入的失真与激励路径中的缺陷所引起的失真区分开来。 与标准方法相比，该方法能更准确、更可重复地呈现由被测设备（DUT）引起的EVM，同时还能在单一测试设置中整合相邻信道功率比（ACPR）、噪声功率比（NPR）和带内功率分析，适用于研发、设计验证测试（DVT）以及高吞吐量的宽带功率放大器（PA）验证。

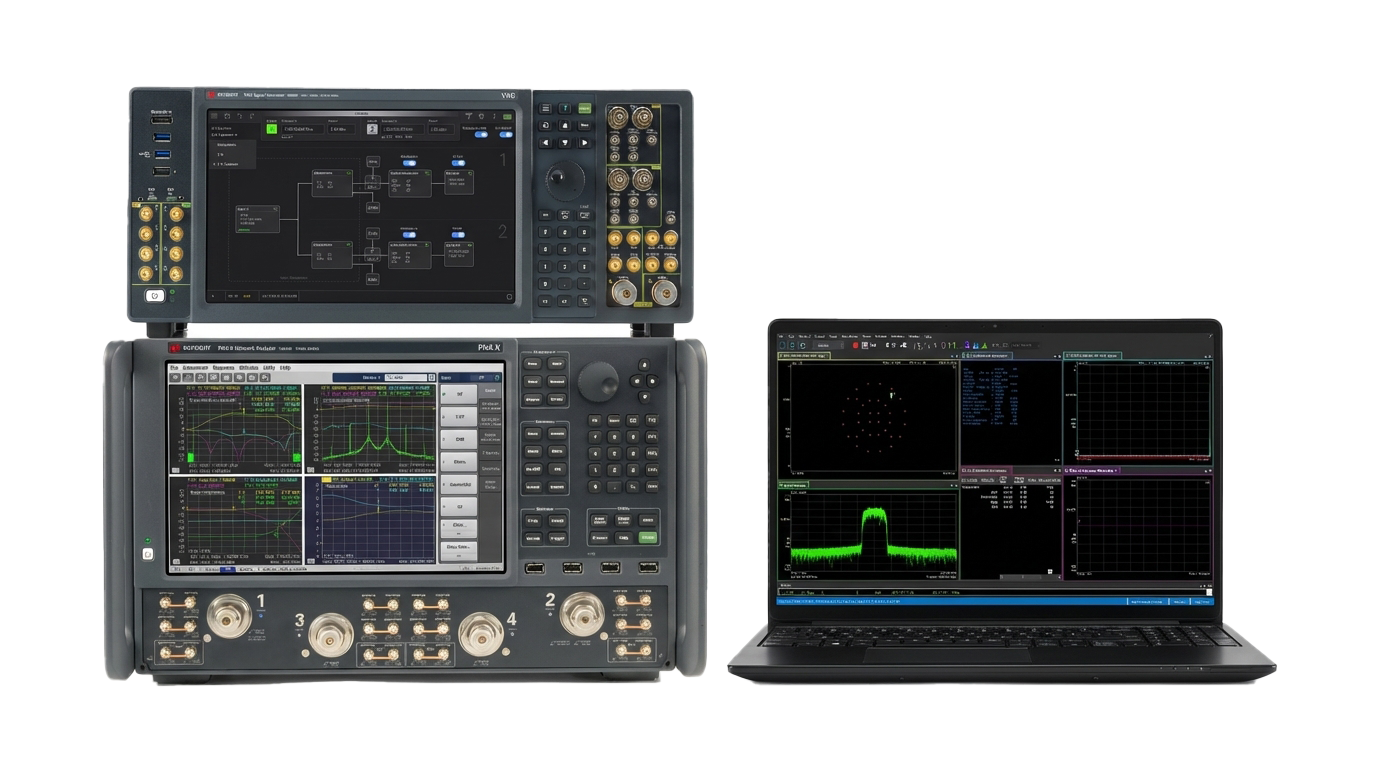

宽带功率放大器误差向量幅值表征解决方案
利用基于矢量网络分析仪（VNA）的调制失真测试平台，对宽带调制下的功率放大器EVM进行表征，该平台专为实现真实、可重复的信号分析而设计。该方法旗舰 与旗舰 相结合，生成具有统计代表性的重复性宽带激励信号，随后通过矢量校准和频谱相关分析，将被测设备（DUT）引入的非线性失真与激励路径的损伤分离出来。 与传统技术相比，该方法能更准确地反映放大器引起的调制误差，同时支持在单一测试设置中整合EVM、ACPR和NPR的测量。该方案非常适合用于射频（RF）和毫米波（mmWave）频率下宽带功率放大器的研发、设计验证及高效验证。
宽带功率放大器误差向量幅值表征方案框图
探索资源与洞见
宽带功率放大器误差向量幅值表征的补充资源
