如何将射频开关瞬态效应降至最低

+ 模拟 信号发生器

控制射频开关瞬态

射频开关瞬态测量用于表征射频信号发生器在改变频率或输出功率时的信号行为。该测试需要一台可编程射频信号源、一台能够观测开关时段的测量仪器，以及一套定义好的频率或振幅变化序列。自动电平控制（ALC）通过反馈机制调节输出振幅，而输出消隐（若支持该功能）则可在过渡期间降低射频输出。测量配置需设定初始和最终的频率或功率参数、触发条件，以及覆盖整个过渡过程的观测间隔。工程师通过监测射频输出，来表征瞬态幅度、切换时间及稳态行为。通过采用不同的输出模式设置重复测量，可在一致的工作条件下对所得的射频开关瞬态进行比较。此外，还可在选定的载波频率和输出电平下重复进行测量。

射频输出消隐功能的评估，是通过在支持该功能的仪器上，比较启用和禁用消隐功能时频率和功率变化过程中的输出响应来实现的。启用消隐功能时，在过渡期间射频输出会被抑制，从而降低传输到连接设备上的干扰信号电平；禁用消隐功能时，输出保持活跃状态，这使工程师能够考察瞬态行为并评估其对开关速度的影响。自动电平控制（ALC）的工作模式和带宽设置也会影响幅度稳态特性及输出噪声。工程师可捕获由此产生的射频功率响应，并比较不同配置下的开关间隔、瞬态电平和稳态特性。信号发生器的开关时间与射频输出稳态时间将根据测试序列要求进行评估。所得测量结果为针对预期频率敏捷射频测试工作流选择输出控制设置提供了依据。

射频开关瞬态控制解决方案

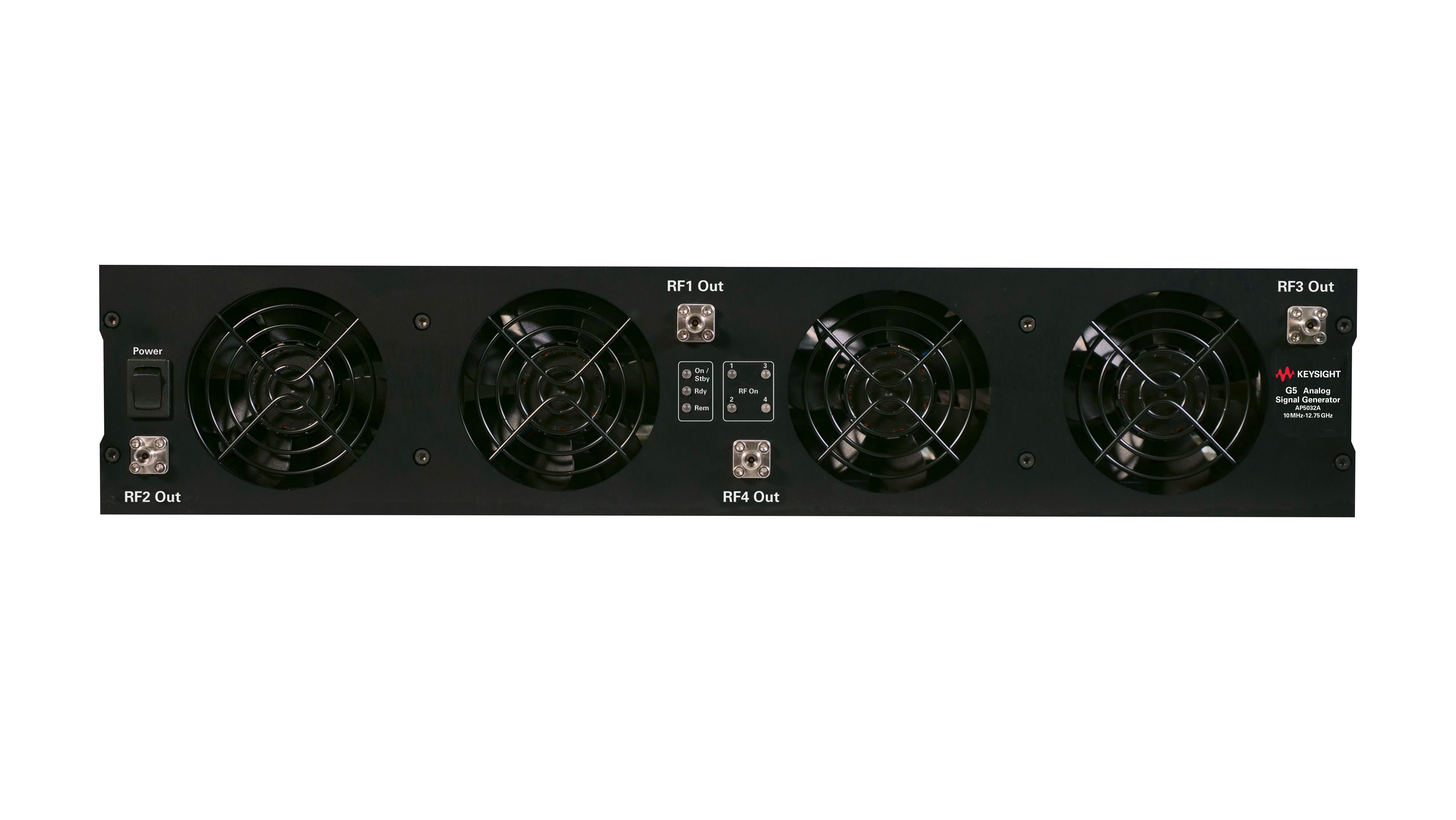

要测量射频开关瞬态，需要对频率或功率的过渡进行控制，并观察由此产生的射频输出行为。是德科技专业模拟信号发生器支持可编程频率、功率、相位和列表扫描，在配备UNZ选件且满足指定条件的情况下，其开关时间可达10微秒或更短。其触发功能和可编程扫描序列支持在选定的工作点上进行可重复的开关时间测量。该解决方案考虑了射频输出消隐如何在过渡期间抑制干扰信号，以及自动电平控制如何影响输出幅度和稳态行为。工程师可以在支持的情况下，比较不同控制设置下的输出响应，以评估瞬态抑制能力、开关速度和射频输出稳态时间。合适的射频测量仪器可捕获每次过渡期间的信号行为，从而对瞬态电平和稳态特性进行比较。
