如何优化频谱分析仪的预选功能

专业 分析仪
+ 专业 分析仪

选择最佳射频预选器

信号分析仪的预选功能需要在混频器之前对不需要的射频(RF)信号进行滤波,以确保只有目标信号能进入中频转换阶段。测量过程的关键在于在保持幅度精度、瞬时带宽和动态范围的同时,抑制镜像响应和混频器的高阶杂散信号。合适的预选架构取决于待分析信号的特性以及所需的测量性能。

两种常见的方法是钇铁石榴石(YIG)调谐跟踪滤波器和开关式滤波器组。YIG滤波器可持续跟踪调谐频率并抑制邻近的杂散响应,而开关式滤波器组则能提供更宽的瞬时带宽和更快的调谐速度,适用于宽带通信测量。工程师可根据主要目标是抑制杂散还是提高测量速度,选择合适的架构。

射频预选优化方案

优化频谱分析仪的预选功能,首先要明确测量目标,并选择最能满足所需性能要求的滤波架构。窄带杂散搜索需要有效抑制镜像响应和高阶混频产物,而宽带调制分析则更需要更大的瞬时带宽和快速扫描能力。 是德科技 XA5 信号分析仪 SA6210A 同时集成了 YIG 调谐滤波器 (YTF) 和开关式滤波器组,可根据具体应用需求选择相应的测量配置。 YIG 架构可连续跟踪调谐频率,并能有效抑制高阶混频杂散信号。而可切换滤波器组则提供亚带宽滤波功能,具有快速调谐、宽瞬时带宽、更平坦的通带响应,并能改善宽带通信信号的误差向量幅度 (EVM) 性能。

参见射频预选优化方案的框图

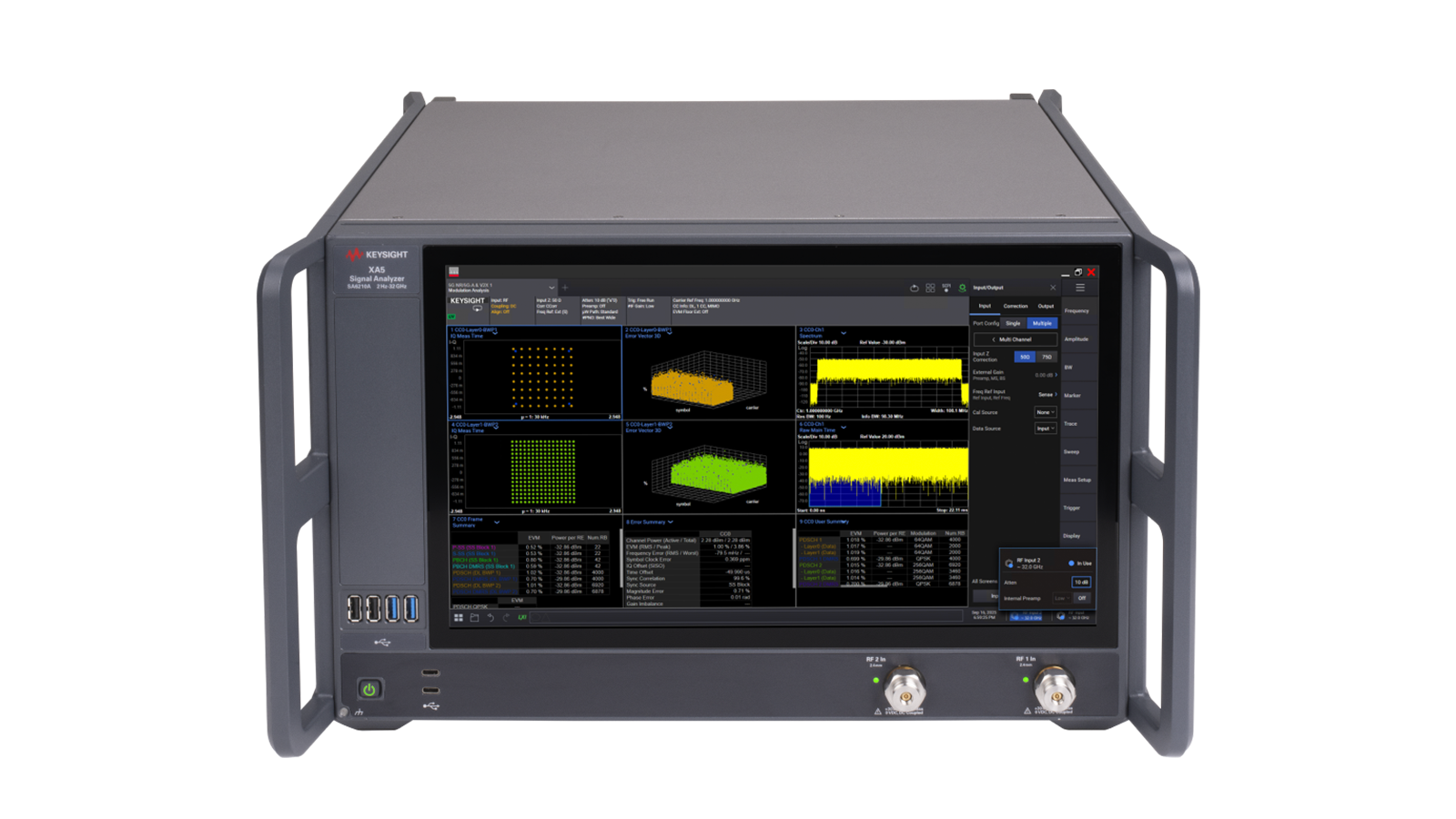

SA6210A XA5专业 信号分析仪
