如何进行精确的直流-直流转换器测试

索取报价
再生式ATE系统电源
+ 再生式 ATE系统电源
再生式ATE系统电源
+ 再生式 ATE系统电源

基于再生能源的直流-直流转换器精准测试

直流-直流转换器测试的关键指标需要精确测量效率、负载和线路调节、电源抑制比、瞬态响应、纹波及导通时间。在不同负载条件下进行效率测试通常需要多台仪器，包括直流电源、电子负载以及精密电压和电流测量设备。理想情况下，电源与电子负载应实现同步，以确保在动态负载变化过程中获得准确的功率测量结果。

直流-直流转换器测试的直流参数表征需要将设备连接在直流电源与电子负载之间，以吸收转换器的输出电流。电源提供恒定输入电压，而电子负载则在工作范围内调节负载电流。 通过在转换器输入端与输出端同步测量电压和电流，可确定输入功率与输出功率，从而在恒定电压与变化负载电流条件下实现精确效率计算。该方案不仅简化了测试设置，更能在自动化测试环境中保障结果的可重复性。

高精度直流-直流转换器测试解决方案

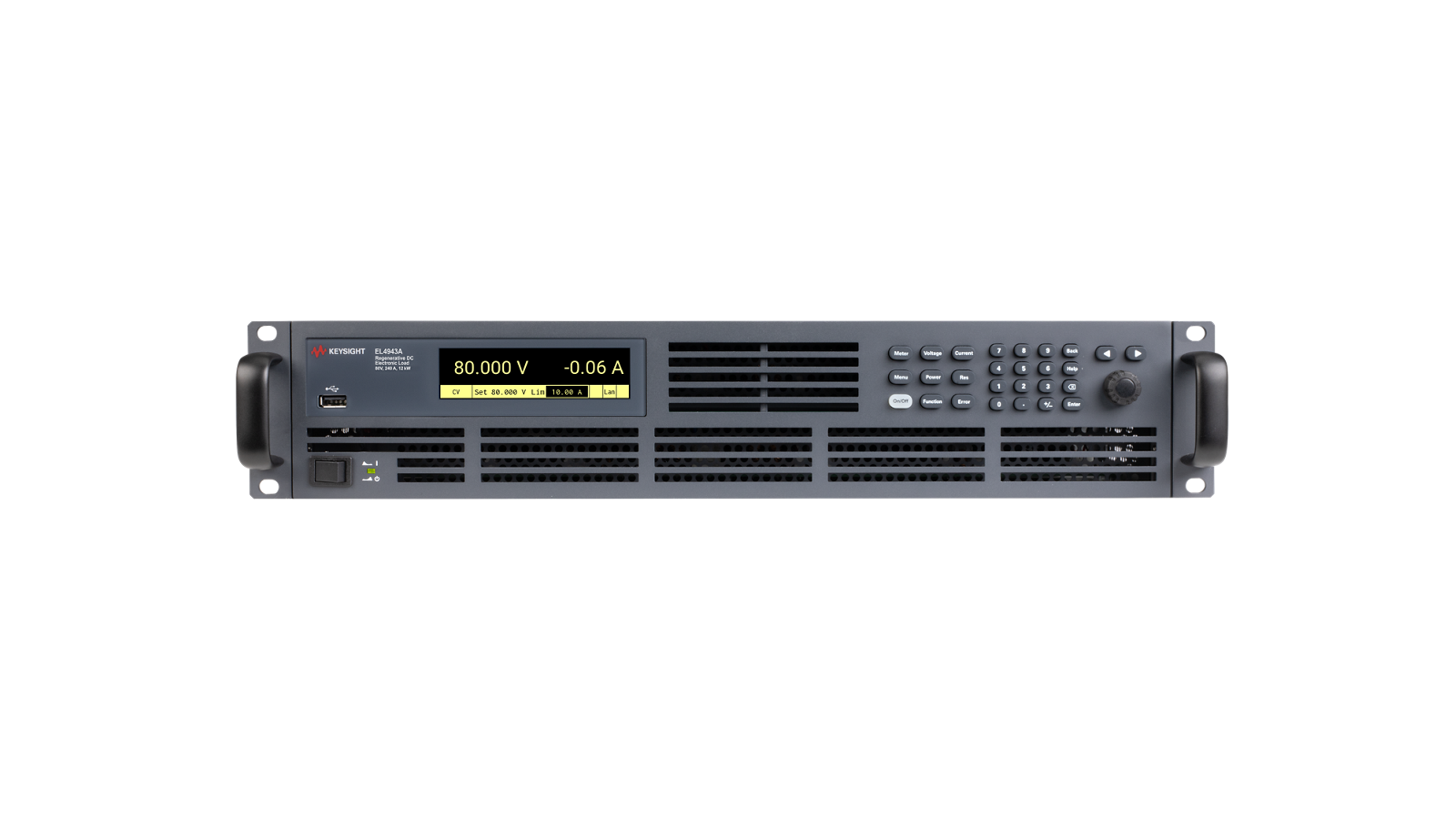

精确的直流-直流转换器测试需要可编程直流电源和电子负载，通过同步电压与电流测量评估效率、负载调节率、线性调节率及电源抑制比等关键参数；同时InfiniiVision X系列示波器测量交流特性，包括纹波、启动行为及瞬态响应。 是德RP5900系列再生直流电源为转换器提供稳定输入电压，而EL4900系列再生电子负载在扫描负载条件时吸收输出电流。仪器 同步仪器 电压与电流，实现精确功率计算。PathWave 进阶 Control and Analysis 软件协调仪器控制、自动化数据记录并执行分析，实现直流-直流转换器在广泛工作条件下的高效、可重复且精确的特性表征。
