如何进行精确的夹具内矢量网络分析仪测量

矢量网络分析仪

夹具内矢量网络分析仪测量

在夹具内矢量网络分析仪测量中，被测设备是通过测试夹具连接的，而不是直接连接到分析仪的测试端口。该测量系统由分析仪、校准电缆、夹具接口以及可重复使用的设备安装装置组成。工程师需确定所需的器件参考平面，并判断哪些夹具效应必须进行表征或消除。分析仪在所需的频率范围内采集散射参数，同时采用适合该器件的端口功率和频率设置。夹具的传输和反射特性可能会影响观测到的响应，因此必须结合夹具及其电气特性来解释测量数据。

该流程首先在可访问的接口处进行校准，并借助现有的标准和测量设置对夹具进行表征或校正。随后，在保持一致的器件接触压力和连接几何形状的条件下，测量经校正的散射参数。通过重复安装来评估连接器、入射和夹具的灵敏度；如有可用，则利用已知器件或参考结构进行验证。最终的测试记录包括夹具、校准、校正、扫描和重复性记录，有助于在无需假设完美消除寄生参数的情况下，区分夹具效应与器件响应。

实现精确的夹具内矢量网络分析仪（VNA）测量方案

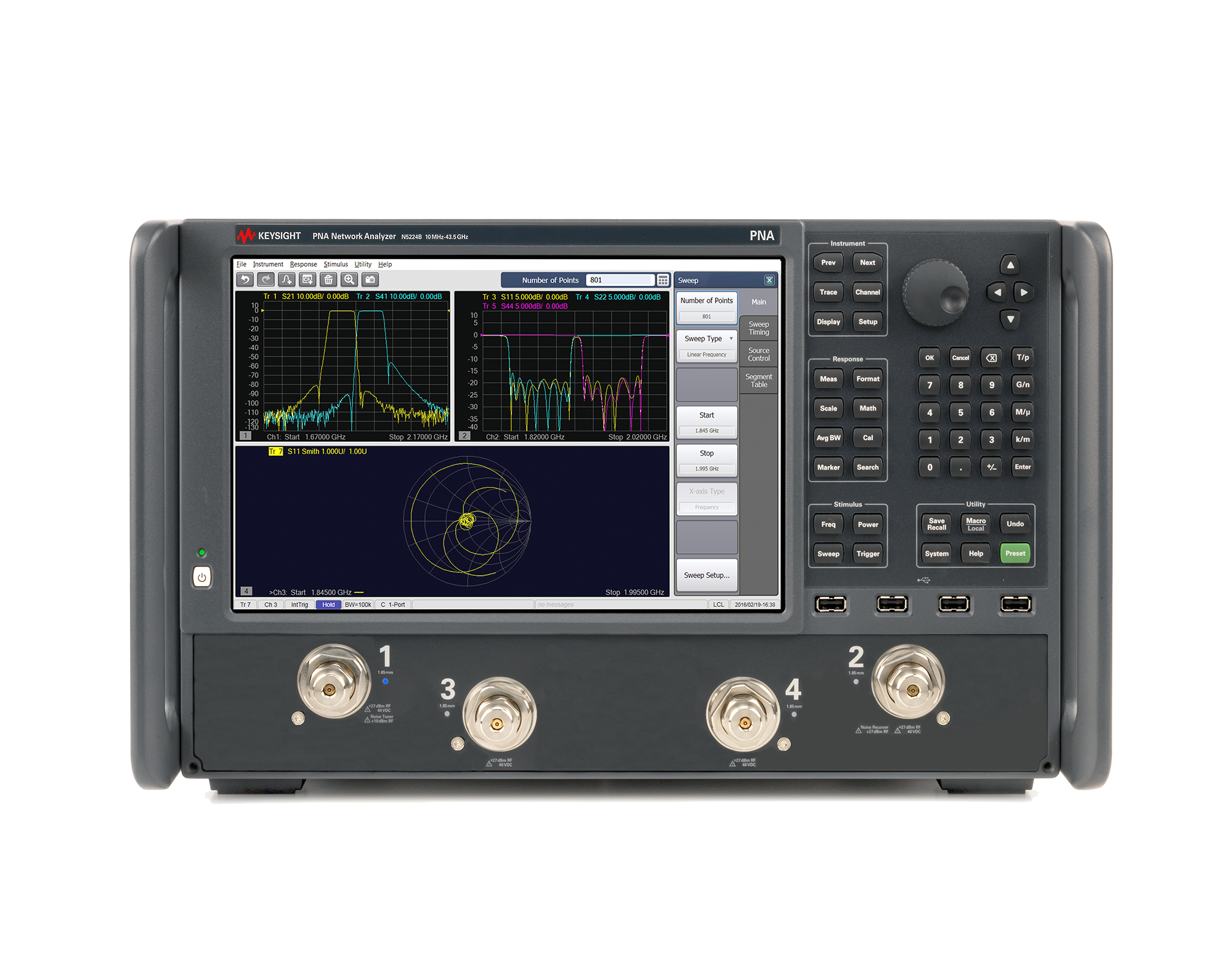

使用经校准的矢量网络分析仪（VNA）、合适的射频（RF）互连线以及能够考虑非预期传输和反射效应的夹具表征技术，进行精确的夹具内测量。测量设置需要兼容的校准标准、稳定的夹具连接以及适当的误差校正方法，以建立精确的测量参考平面。测量工作流程首先在可访问的参考平面上进行校准，随后进行夹具表征并应用适当的去嵌入技术。随后，工程师可在减少夹具相关测量误差影响的同时，测量插入损耗、回波损耗和传输响应。该解决方案支持散射参数（S参数）测量，并可配置频率扫描、中频带宽和曲线平均。结合兼容的校准标准和夹具校正方法，这些功能可在所需频率范围内实现可重复的器件表征。通过校正获得的S参数使工程师能够在考虑夹具的电气特性及所选校正方法局限性的同时，评估器件性能。
