如何保护数据采集（DAQ）测量免受过电压影响

数据采集系统

保护测量通道

多通道电压测量要求数据采集系统（DAQ）将多个测试点依次连接到测量电路，同时确保每个输入均保持在开关硬件支持的电压范围内。在低电压数据采集配置中，被测设备发出的信号连接到各个多路复用器通道，这些通道会按顺序进行扫描。该设置必须考虑到因设备状态、连接错误或工作状态变化等原因，导致某个通道电压意外超出其预期范围的情况。自动电压安全监控功能可检测测量路径中是否存在超出范围的输入。当保护电路检测到过电压情况时，会将受影响的测量路径与DAQ背板隔离，而非允许过高电压继续连接到下游测量电路，从而在多通道电压测量过程中为DAQ提供过电压保护。

在输入条件得到纠正且电压恢复到支持范围内后，即可恢复扫描或监测。数据采集系统（DAQ）控制测量序列，而多路复用器则提供所需的切换路径，将每个选定的通道连接到测量电路。可根据测量配置和测试点布局选择两线制或四线制切换。对于低压数据采集，系统设置应明确定义预期信号范围、各输入端的最大电压、通道连接方式、扫描顺序、测量功能以及系统对异常电压状况的响应。工程师可以配置通道列表、采集所需测量数据、监控超出范围的输入、对检测到的过电压状况作出响应，并在电气状况得到纠正后恢复测量序列。这将通道切换、电压监控、保护和受控恢复功能整合到了同一多通道电压测量工作流中。

带过压保护的数据采集（DAQ）解决方案

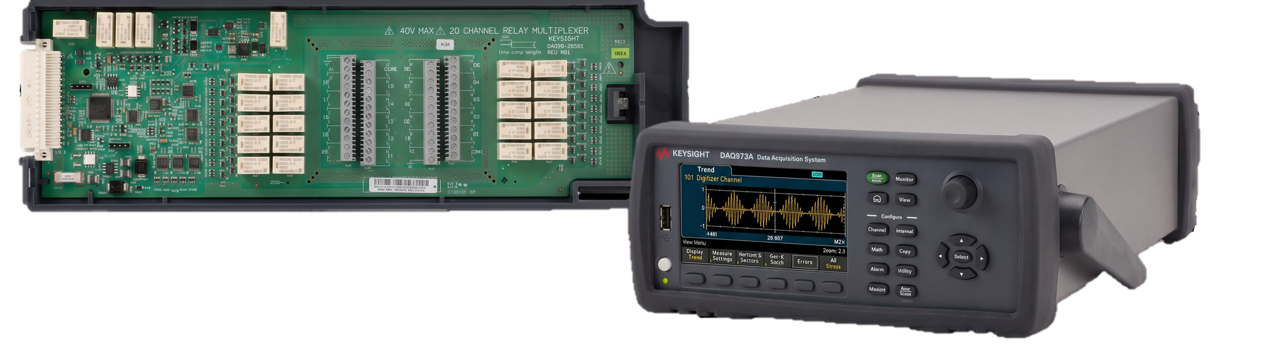

要进行可靠的多通道电压测量，需要将每个信号通过多路复用器进行路由，同时确保输入电压保持在开关和测量硬件的支持工作范围内。是德科技的数据采集系统和 20 通道低压多路复用器支持低压数据采集，并具备自动通道扫描和电压安全监控功能。该多路复用器提供 20 个通道的两线制或四线制开关功能，并支持高达 40 Vpk 的电路保护和开关操作。当其高压保护电路检测到过电压状况时，保护机制会断开模块背板继电器，防止超出范围的输入信号继续通过正常测量路径连接。当输入值恢复到支持的范围内后，即可恢复扫描或监测。该数据采集过电压保护工作流程集成了多通道电压测量、通道切换、过电压检测和受控恢复功能，同时有助于保护下游测量硬件免受意外高电压状况的影响。
