如何测试卫星通信混频器

获取报价

应用说明

+ 微波 网络分析仪

卫星通信混频器性能表征

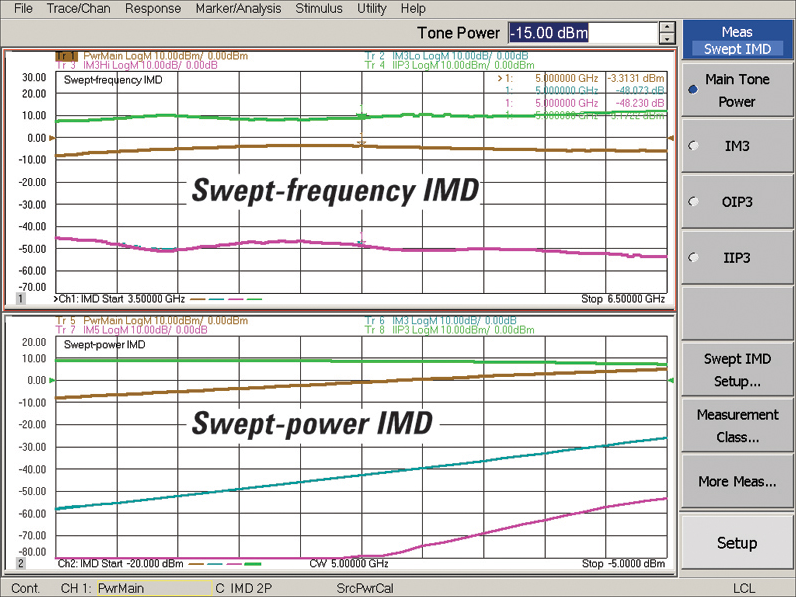

表征混频器及其他频率转换元件需要进行非线性测量，包括混频器增益、增益平坦度、群延迟、增益与相位压缩、互调失真（IMD）以及噪声系数。通过配备网络分析仪及多种测量软件应用程序的单一测试平台，可实现所有混频器参数的测量。

软件测量应用程序会为每次频率转换混频器特性测试重新配置网络分析仪。测试过程中，工程师无需更改测试设置的配置即可操作多个测量应用程序。这种集成方法与传统多仪器方案相比，可将吞吐量提升高达100倍——传统方案中每次测量都需要重新配置测试平台。

卫星通信混频器测试方案

Testing mixers requires a local oscillator source, an RF source, and an analyzer, plus measurement applications for the desired parameters. The Keysight PNA and PNA-X network analyzers integrate these capabilities, while supporting measurement software enables a wide range of mixer tests with a single test setup, including forward/reverse linear characterization, compression, distortion, and noise figure. Direct digital synthesizer (DDS) sources in the network analyzer achieve extremely low phase (122 dBc/Hz at 100 kHz offset at 10 GHz carrier, typical) and low spur levels (< 80 dBc, typical), making phase measurements more stable.
