如何选择矢量网络分析仪（VNA）校准标准

矢量网络分析仪

校准标准的选择

矢量网络分析仪的校准设置采用一组定义明确的校准标准及相关电气定义。测量首先需确定被测设备所需的连接器接口、参考阻抗、频率范围及校准方法。根据所选方法及其支持的频率范围，选择开路、短路、负载和直通等标准。仪器必须在每个步骤中使用与所连接物理标准相对应的校准套件定义。操作员在执行校准序列之前，需检查连接器的兼容性并检查配对接口。由此产生的误差校正将为后续的散射参数测量建立一个参考平面。

校准完成后，需使用合适的独立设备或已知标准对测量结果进行验证。工程师会将测得的反射和透射响应与预期行为进行对比，同时考虑器件特性和不确定度，而非单纯假设校准能保证精度。对于偏差，需通过连接器的重复性、标准定义以及测试套件的选择进行分析。多端口设置还需遵循所选校准方法规定的端口配置和直通连接要求。记录内容包括测试套件标识符、标准定义、频率范围、方法及验证结果。该工作流程将标准选择、误差校正和独立验证视为网络分析仪校准的三个独立阶段。

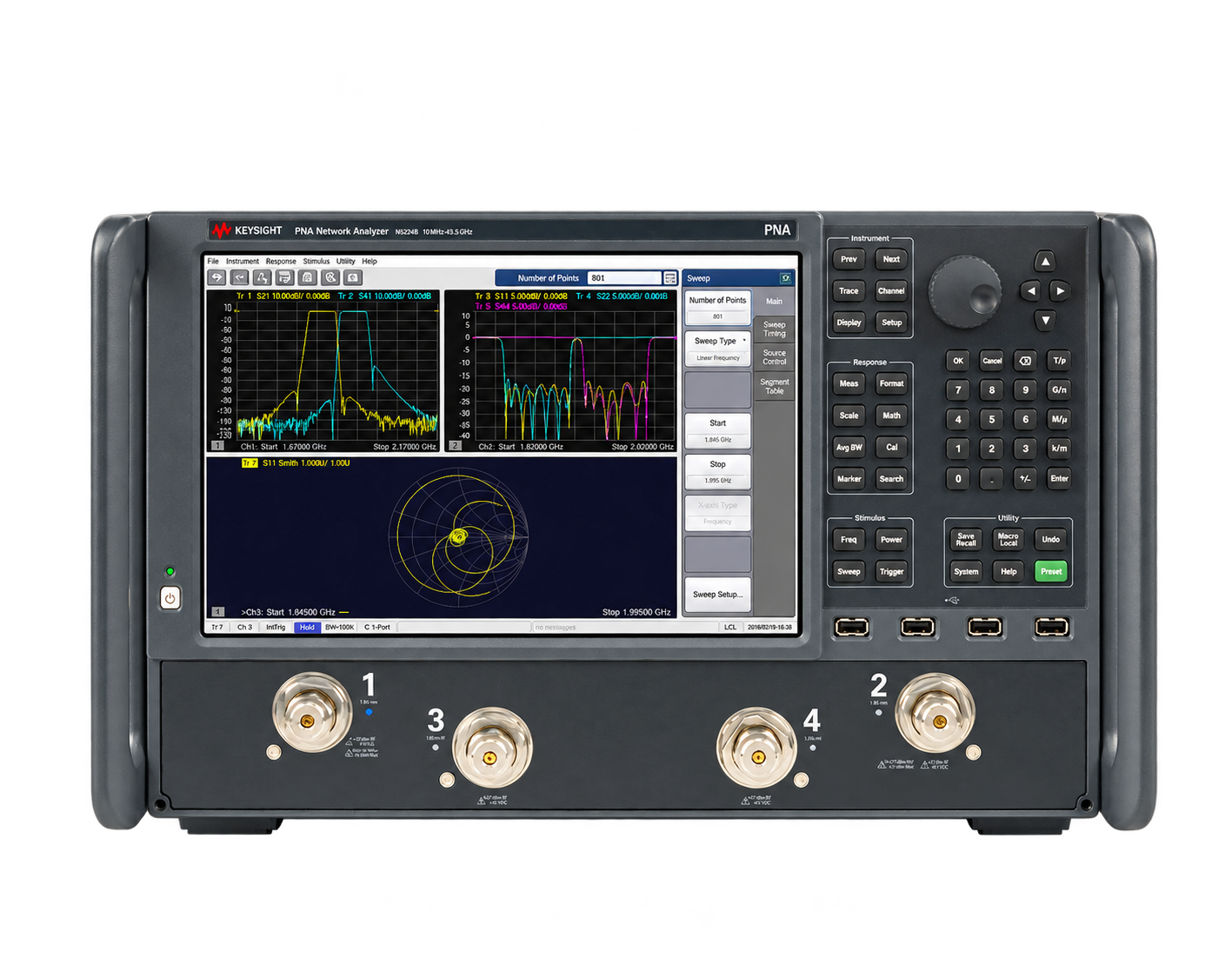

选择矢量网络分析仪（VNA）校准标准溶液

使用兼容的校准标准、合适的射频（RF）互连线以及与被测设备（DUT）相匹配的校准方法，对矢量网络分析仪（VNA）进行校准。该解决方案利用校准标准的已知电气特性，建立精确的测量参考平面，并校正系统性测量误差。校准工作流程首先需确定连接器接口、参考阻抗、频率范围以及所需的测量配置。工程师根据所选的校准方法和支持的频率范围，选择合适的开路、短路、负载和直通标准。分析仪对这些标准进行测量，并计算误差校正系数，以补偿影响反射和透射测量的系统误差。

校准完成后，工程师会使用独立的验证标准或特性已知的器件进行验证测量。将测得的散射参数（S参数）与预期值进行对比，同时考虑验证不确定度和连接重复性。这一过程有助于在进行器件表征之前确认校准质量。
