通过高速应力测试验证1.6T接收器性能

测试1.6T电接收器需要在高速通道上生成并分析224 Gbps PAM4信号，这些通道通常由IEEE 802.3dj和OIF-CEI-224G标准定义。 工程师需通过校准的应力模式模拟最恶劣工作条件，包括符号间干扰（ISI）、正弦波、有限与无限随机抖动，以及模拟串扰和反射等不可补偿损伤的宽带噪声。这些应力信号被注入待测接收器，以验证其在极端条件下的工作能力。 典型性能指标包括比特误码率（BER）和帧丢失率（FLR）。该测试平台需配备高精度信号发生器及支持高达120 GBd符号率的高带宽分析工具。

在如此高速下，工程师面临着维持信号保真度和校准稳定性的独特挑战。112 GBd符号率下PAM4信号的微小眼图开口对反射、噪声和色散极为敏感，需要采用多抽头前馈均衡（FFE）和后馈均衡（DFE）等复杂均衡方案。由于信噪比（SNDR）和抖动等参数的相互依赖性，受压信号的手动校准既耗时又易出错。 此外，224Gb/s电接口标准尚未最终确定，增加了不确定性，使得灵活可适应的测试方案基础 合规性基础 与探索性验证基础

1.6T电气接收器符合性解决方案

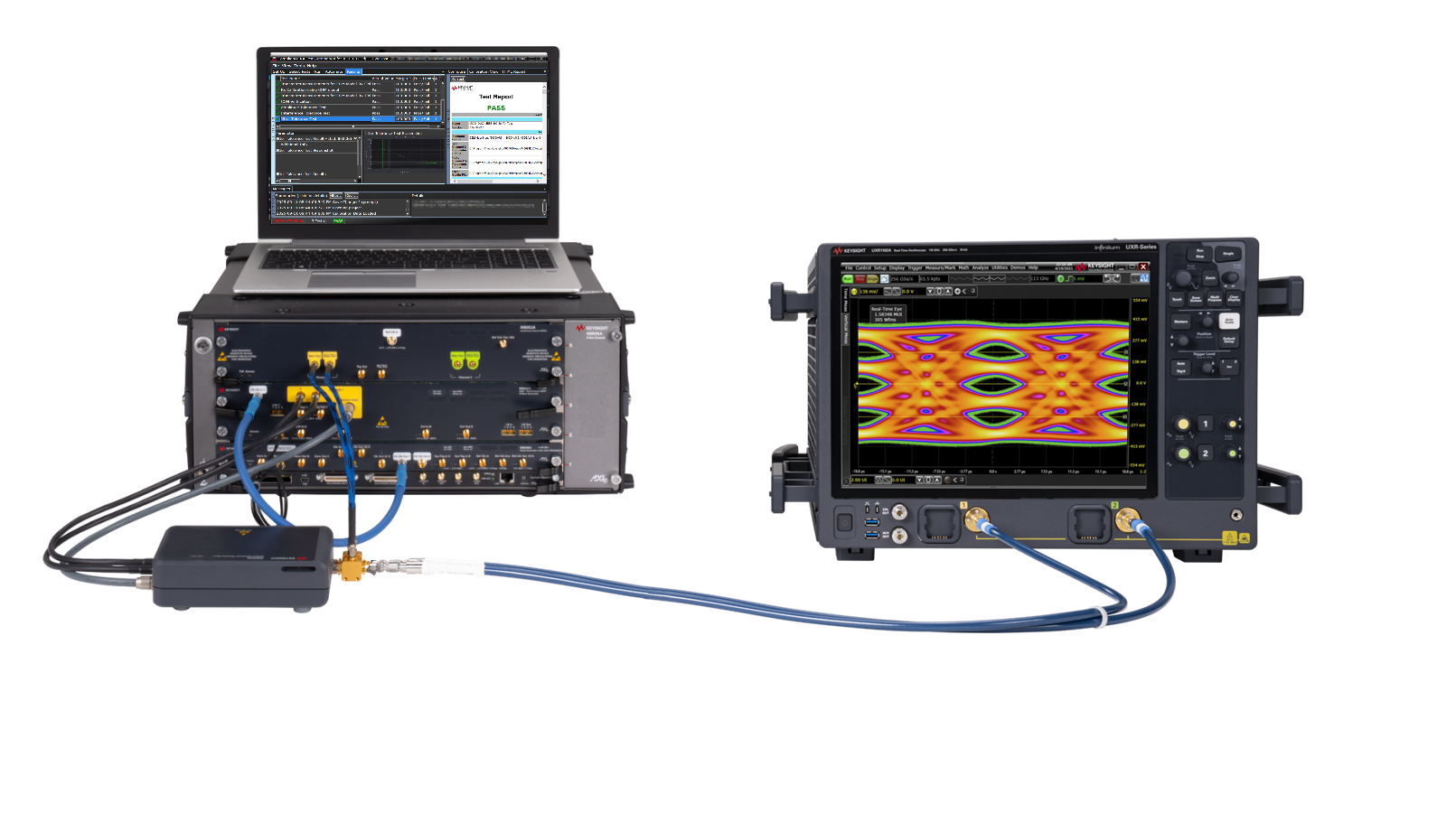

验证1.6T电接收器合规性需要生成模拟最坏情况发射器行为的应力光信号。是德科技的1.6T电接收器合规性解决方案包含：用于生成应力信号的120 Gbd BERT、用于信号校准的≥90 GHz带宽实时示波器，以及控制仪器 运行测试的光接收器合规性测试自动化软件。 该方案协同实现1.6T电接口的自动化应力信号校准、误码率分析及符合性测试，全面遵循IEEE 802.3dj标准建议。
索取报价

观看1.6T接收器测试演示

探索我们1.6T电气接收器符合性解决方案中的产品
