18650 电池单元的测试与建模

18650 电池测试首先需要建立一个受控的电气连接，该连接既能提供电流也能吸收电流，同时直接测量电池两端的电压。应采用四线制连接，以避免导线电阻导致预设电压或测得的端电压出现偏差。首先记录开路电压，然后施加预定义的电流曲线，并记录电压、电流、经过时间以及提取的电量。 对于电池容量的验证，需将电芯放电至选定的截止条件，并计算整个测试过程中释放的电荷总量。内阻测量采用短时电流脉冲与休息间隔交替的方式，通过负载电压变化除以电流变化来计算电阻值。该测试流程提供了在既定测试曲线下进行可重复的18650电池测试所需的核心测量数据。

电池建模通过在电芯放电过程中周期性地采集开路电压和串联内阻，将测量范围扩展至整个荷电状态（SoC）范围。选择能代表目标应用负载行为的电流脉冲宽度和休息时间，然后使用恒流或导入的动态负载曲线进行电池放电测试。 持续记录数据，直至达到配置的截止电压、负载电压或消耗容量阈值。生成的数据集通过将每个测量点的开路电压和内阻与电量状态（SoC）配对，为电池建模提供支持。审查提取的容量、电压响应和电阻趋势，导出结果以供分析，或稍后使用该模型进行电池仿真。这些步骤将电池容量验证、内阻测量和电池放电测试整合到一个工作流中。

18650 电池芯测试方案

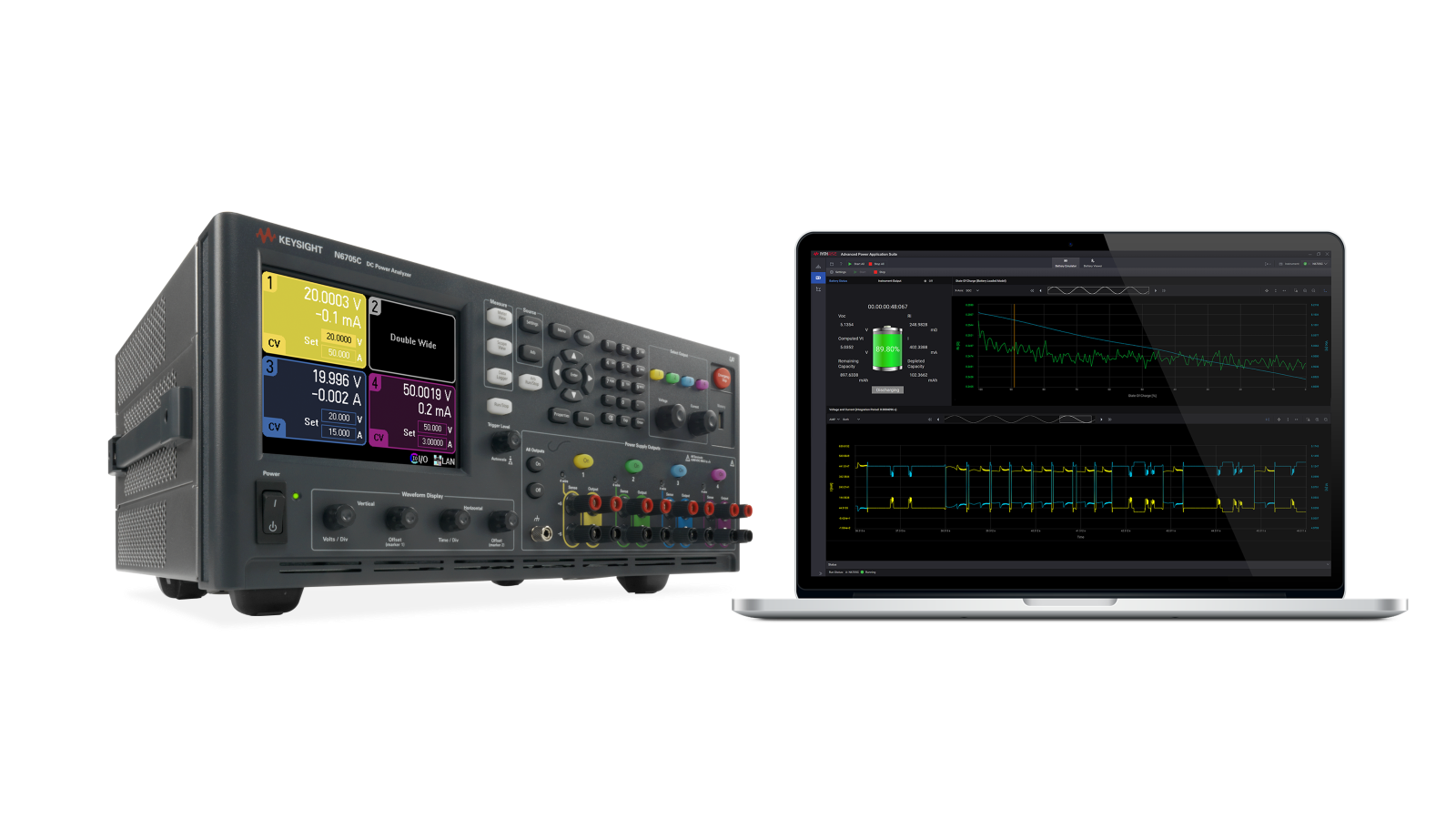

进行测试时，需将带远程检测引线的18650电池连接起来，施加受控的电流波形，并记录端电压、电流以及直至选定截止条件下的放电电量。 配备直流电源模块的直流功率分析仪为18650电池测试系统提供了如图所示的双象限功率硬件，而进阶 电池测试与仿真软件则负责控制曲线绘制、充电、放电、循环测试、可视化、数据记录及分析。 针对18650电池测试，该测试平台支持使用恒定或动态放电曲线验证电池容量，通过短时电流脉冲测量内阻，并基于开路电压和内阻随电量状态的变化建立电池模型。电池放电测试可在达到开路电压、负载电压或消耗容量时停止。记录的结果可在测试过程中查看，导出以供分析，或作为电池模型保留以供后续仿真工作流程使用。 当测试需要受控的热环境时，还可集成温度监测功能。
索取报价

18650 电池单体测试方案的框图

如何测试 18650 电池芯——功能框图
