如何测试纽扣电池

+ 专业源表

纽扣电池的测试与建模

纽扣电池的测试需要受控的电气连接、精确的电压和电流测量，以及既能输出电流又能吸收电流的可编程电源/负载。四线制连接可测量电池端子处的电压，并减少因导线电阻引起的误差。首先测量开路电压，然后施加规定的负载或动态电流曲线，同时记录端子电压和电流。电池容量的验证是通过将电池放电至指定的截止电压，并积分所释放的电荷来实现的。内阻测量采用短时电流脉冲交替与静止期的方式，根据负载电压和电流的相应变化计算电阻值。这些测量结果提供了在规定工作条件下表征电池所需的电气数据。

电池建模通过在电芯放电过程中周期性地测量开路电压和串联内阻，将测试范围扩展至整个荷电状态。脉冲宽度和休息时间均按目标设备的行为特性进行设置，从而使模型能够反映电芯在代表性电流需求下的响应。电池放电测试可采用恒流模式或导入动态负载曲线，并在整个测试过程中记录电压、电流、放电容量和温度。当达到选定的终止条件（如开路电压、负载电压或放电容量）时，测试即告结束。生成的电池模型可导出以供分析，或重复用于电池仿真；同时，测得的容量可与电芯规格或参考样品进行对比。

纽扣电池测试方案

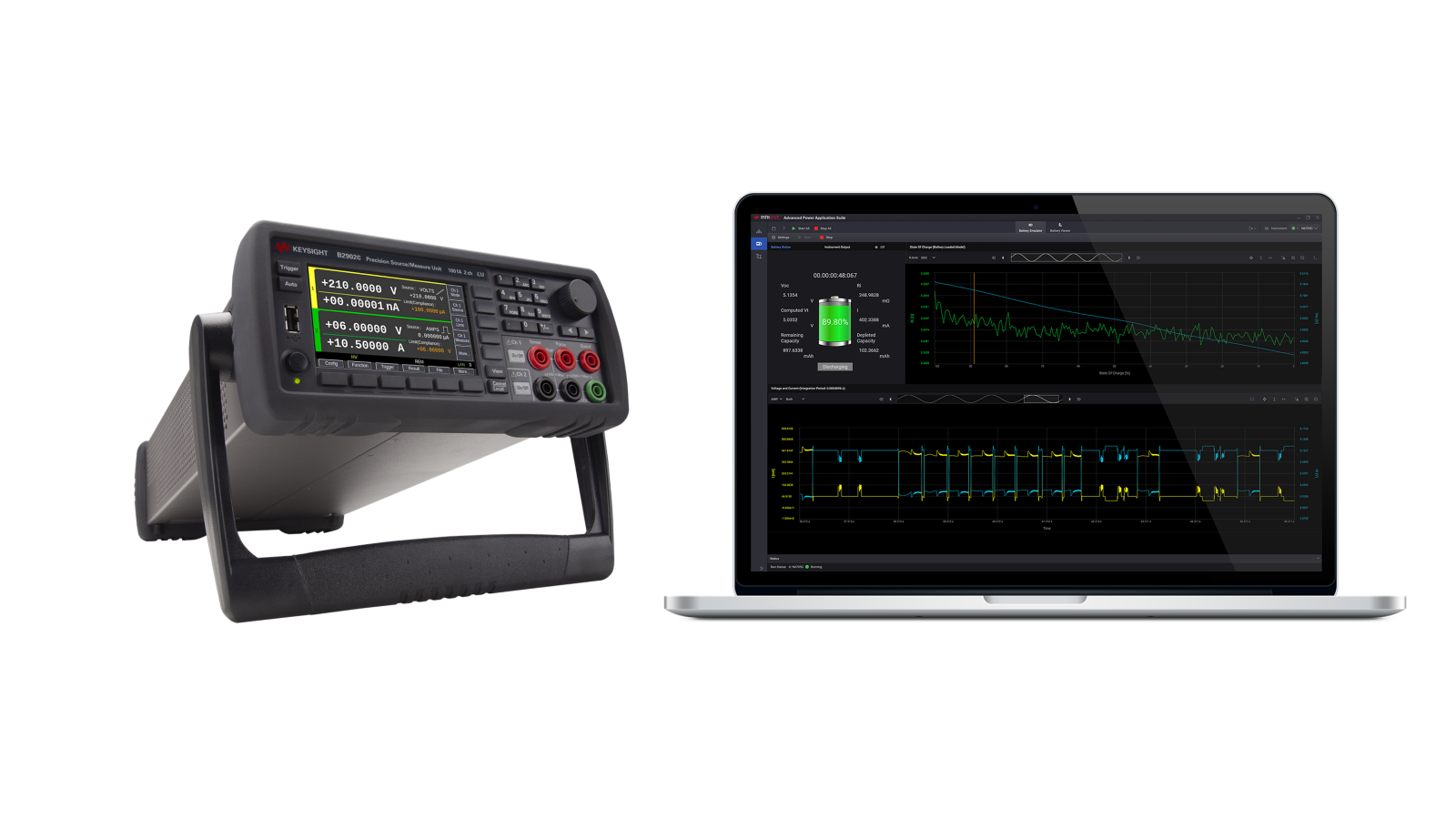

通过将纽扣电池连接至远程感测引线，并在测量端电压和电流的同时施加受控放电曲线，从而进行测试。专业台式源表提供了一个用于纽扣电池测试的双象限源表平台，可实现受控的源模式和 sink 模式，同时进行精确的电气测量。该测试系统可捕获开路电压、负载电压、电流、放电容量以及用于测量内阻的短脉冲响应。电池建模是通过在放电过程中，按预定义的荷电状态间隔重复进行开路电压和电阻测量来实现的。为了验证电池容量，将电池放电至选定的截止状态，同时累积所输出的电荷量。电池放电测试可采用恒定或动态电流曲线，数据记录功能支持后续对电压、电流、容量及模型参数的分析。相同的工作流程也可用于创建模型，以便后续进行电池仿真。
