磷酸铁锂（LiFePO4）电池组的测试与特性分析

磷酸铁锂（LiFePO4）电池的测试需要一种受控的双向电源连接，该连接既能对电池进行充放电，又能测量设备端子处的电压和电流。应采用四线制配置以补偿电缆压降，然后在施加选定的电流曲线之前确定初始开路电压。 电池容量验证是指测量放电过程中输出的电荷量或充电过程中存储的电荷量，直至达到预定义的截止条件。对于内阻测量，需施加短暂的电流脉冲，随后进入休息间隔，并根据由此产生的电压和电流变化计算电阻值。电池特性分析是在预定义的荷电状态点重复进行开路电压和电阻测量，从而生成表征电池组在可用充电范围内行为所需的电气数据。

电池循环测试将受控的充电、放电和静置步骤组合成可重复的序列，同时持续记录电压、电流、容量和时间。测试曲线可采用恒流或动态波形，以模拟预期的工作负载。截止条件可基于开路电压、负载电压或消耗容量设定，当测试环境有要求时，还可集成温度监测功能。 生成的电池特性曲线将荷电状态与开路电压及内阻相关联，可在测试过程中查看，也可导出以供进一步分析。因此，磷酸铁锂（LiFePO4）电池测试可在同一测量工作流中整合电池容量验证、电池特性分析、内阻测量和电池循环测试，生成的模型可用于后续的电池仿真。

磷酸铁锂（LiFePO4）电池组测试方案

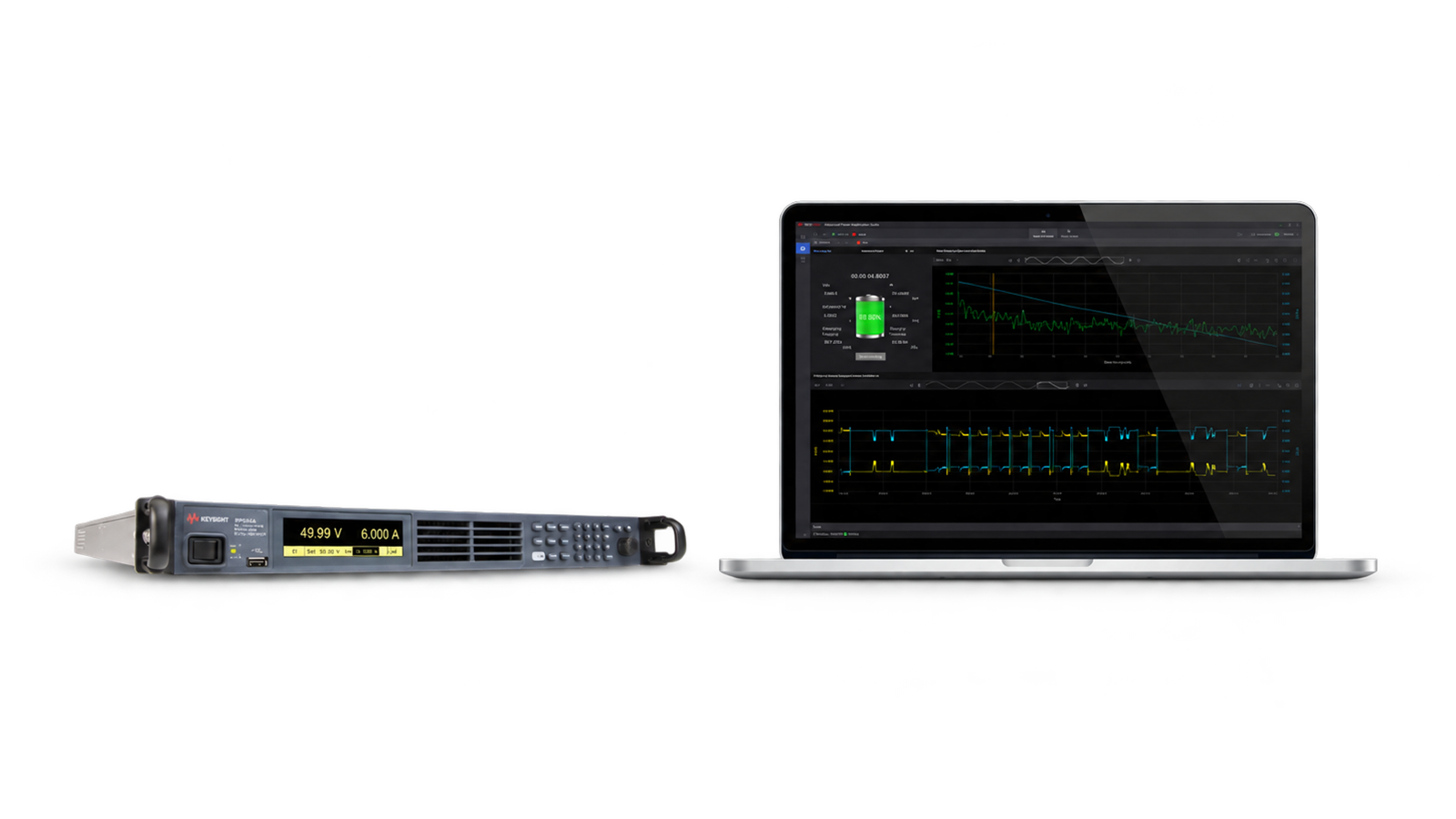

采用四线制电池连接方式，在受控的充放电曲线和预定义的截止条件下进行测试，同时记录电压、电流、容量和时间。专业 ATE系统电源提供了如图所示用于LiFePO4电池测试的再生式双象限电源硬件，而进阶 电池测试与仿真软件则提供电池特性分析、充放电、循环测试、可视化、数据记录和分析功能。 电池容量验证通过受控放电和充电序列，测量电池输出的或存储的电荷量。内阻测量采用短电流脉冲与静置期交替进行，而电池特性分析则记录开路电压和电阻随电量状态的变化情况。电池循环测试包含充电、放电和静置步骤，并记录每个循环的最终容量。完成的测量数据可导出以供分析，或作为电池模型保留下来，用于后续的电池仿真工作流程。
索取报价

参见磷酸铁锂（LiFePO4）电池组测试方案的框图
