如何测试微电网的互操作性

索取报价
微电网测试床功率仿真器
+ 微电网 测试床功率仿真器
微电网测试床功率仿真器
+ 微电网 测试床功率仿真器

验证分布式能源（DER）与公用事业负荷的协同行为

进行微电网测试需要评估分布式能源（DER）——例如电池储能系统、太阳能发电系统、双向电动汽车（EV）及电动汽车充电设备（EVSE）、可控负载——与公用电网之间的电气和控制交互。 工程师需要对关键行为进行表征，例如源-载平衡、逆变器响应、互操作性、电网交互，以及在交流电源、直流母线和通信系统间的协同运行。

要测试微电网，您需要在真实的实验室环境中模拟主电网及其连接的分布式能源。这意味着需要整合交流/电网仿真、电动汽车/充电桩仿真、电池储能仿真、太阳能电池板仿真、微电网负荷仿真，以及自动化和分析软件，从而在部署前验证微电网内部的互操作性，以及微电网与更广泛电网之间的交互情况。

微电网互操作性测试方案

如前所述，微电网测试平台需要多种类型的仿真功能。是德科技的 SL1200A 交流/电网仿真器能够执行所有基于交流的仿真，包括电网仿真、负载仿真和电源仿真。 是德科技直流仿真能力的核心是 RP7900A 再生电力系统，该系统既可模拟太阳能电池板，也可模拟电池组。当与是德科技的 SL1040A 充电探索系统配合使用时，RP7900A 还能同时模拟电动汽车（EV）或电动汽车充电设备（EVSE）。

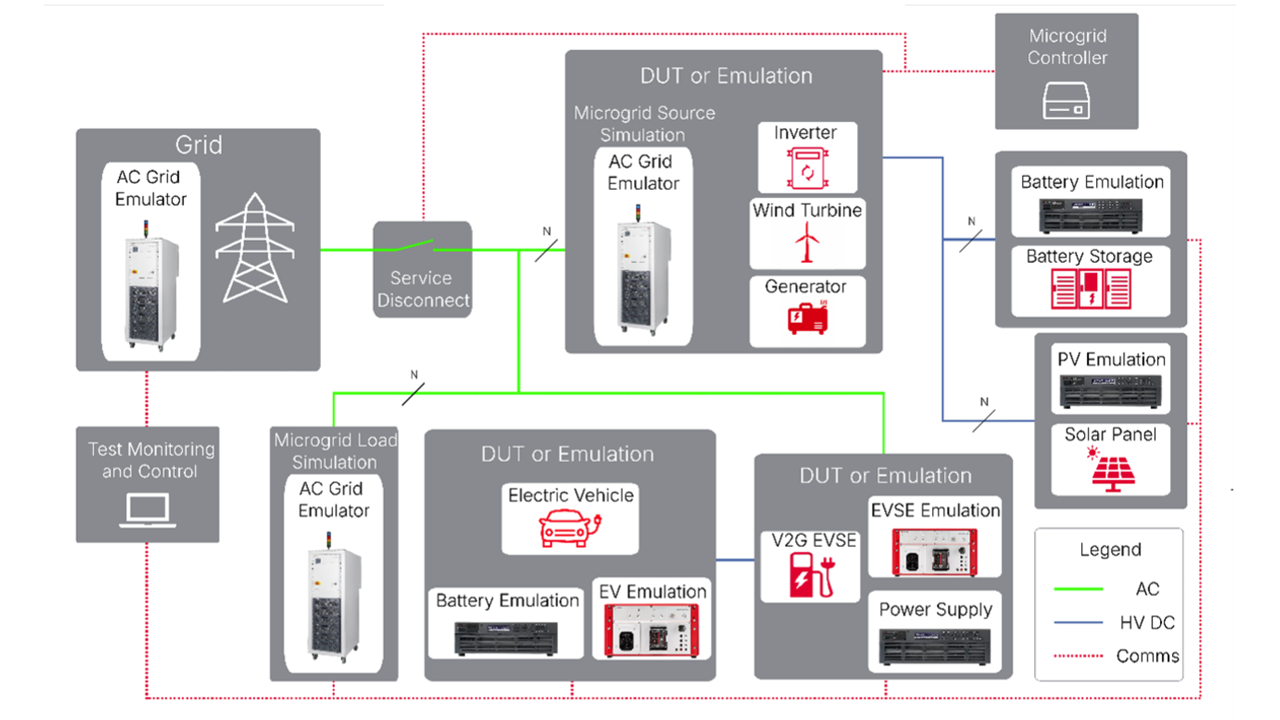

该架构图展示了一个集成测试平台的示例，该平台将电网仿真、电源仿真、逆变器行为、电池储能、电动汽车（EV）及电动汽车充电设备（EVSE）仿真、太阳能电池板仿真、负载仿真、通信以及微电网控制器整合于单一系统之中。最终用户可以将仿真器 替换仿真器 实际被测设备，从而隔离互操作性问题。
