如何测试毫米波天线的性能

OTA 制造室
+ OTA 制造腔室

通过无线方式测试毫米波天线的性能

毫米波天线测试需要一条空中(OTA)传输路径,因为天线是待评估射频接口的一部分。设备放置在测试腔内,而喇叭天线则在设备与外部测量平台之间建立发射和接收路径。

可调节的天线位置使得在检查设备天线性能时能够改变测量几何布局。集成的射频开关用于选择测量路径,同时将毫米波射频头放置在靠近喇叭天线连接处的位置,可最大限度地减少仪器与测试腔之间的额外路径长度。

毫米波天线测试方案

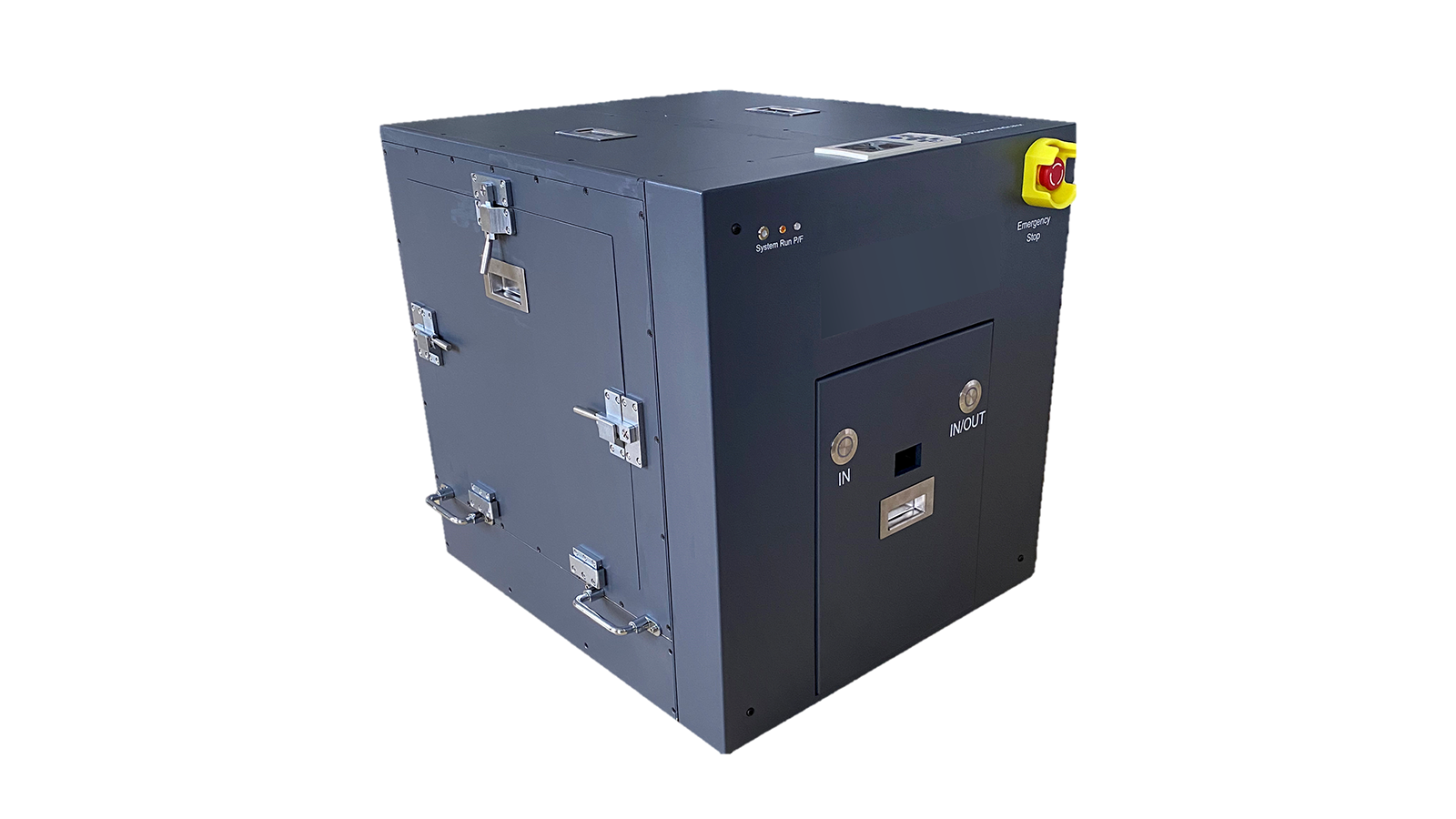

将设备放置在测试腔内,通过一条或多条受控的无线传输路径测量其性能,从而进行天线测试。F9681A 配备四根位置可调的喇叭天线,可在设备周围建立不同的测量路径。集成开关简化了射频路由,测试腔在喇叭天线连接处附近设有安装空间,可安装 M1740A 毫米波收发器,以减少路径损耗。 E6681A EXM-WB 或 E7515B UXM 5G 平台可提供相应的测试接口。该紧凑型配置支持在生产线、维修台和通用测试台等场景中进行天线性能检测。

参见毫米波天线测试解决方案的框图

测试毫米波天线性能

探索我们毫米波天线测试解决方案中的产品

探索资源与洞见

毫米波天线测试的补充资源
