使用示波器和测试自动化软件验证PCIe 6.0发射器合规性

要对PCIe 6.0®设备进行发射器合规性测试，需要使用能够测量被测设备(DUT)上高达64 GT/s数据速率的PAM4信号的示波器。开发人员需要通过高带宽示波器进行物理层测试、数据链路层测试和通用互操作性测试，以达到PCI-SIG®批准的发射器合规性标准。

PCIe 6.0发射器合规性测试需要配备采样率至少为256 GSa/s的>50 GHz示波器，以测试64 GT/s信号。这些测试还需采用自动化合规性测试软件，该软件能分析PAM4噪声与抖动性能，从而精确测量被测设备（DUT）的信号，并确认其符合PCI-SIG标准。

PCIe 6.0 发射器合规性测试解决方案

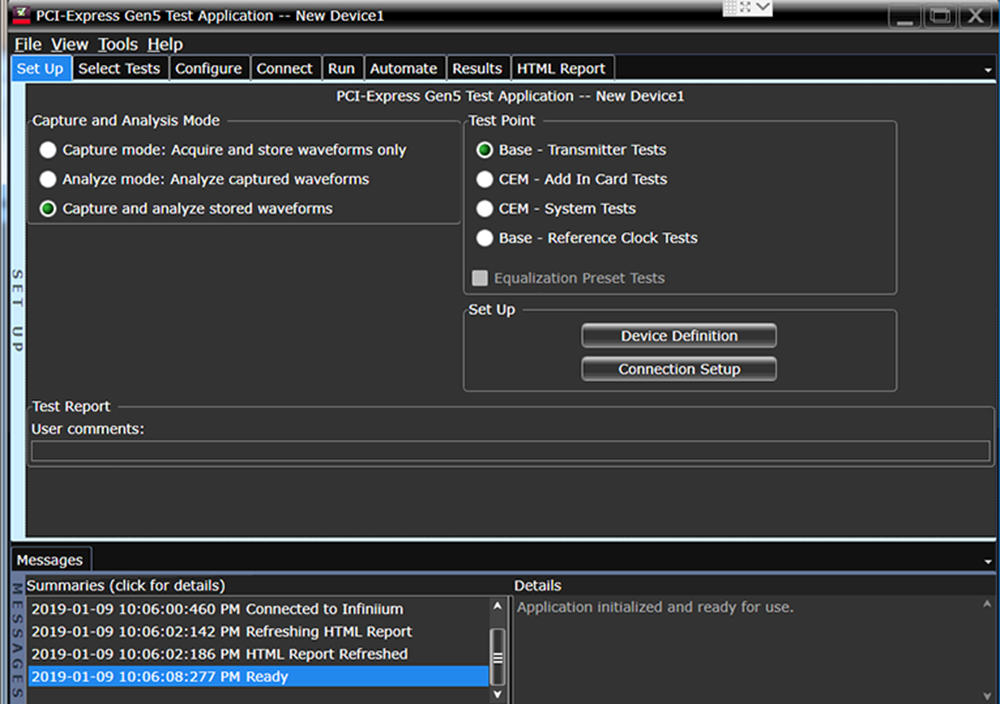

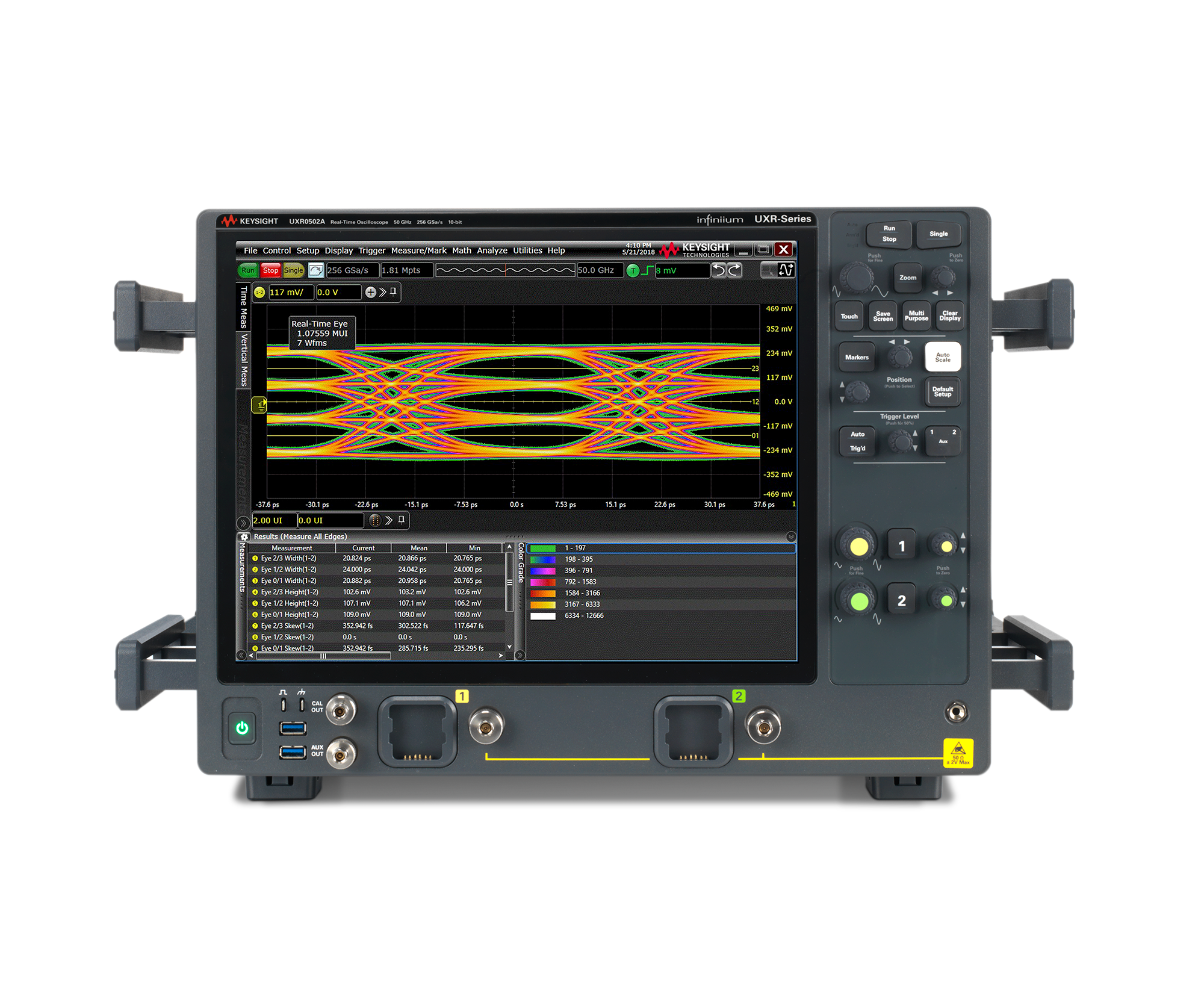

PCIe 6.0设备需通过PCI-SIG发射器合规性测试规范进行电气性能验证。是德科技PCIe 6.0发射器合规性测试解决方案包含：PCI Express验证许可套件、进阶 完整性软件、抖动与噪声分析软件以及脉冲幅度调制分析软件。 所有软件组件均在高带宽UXR示波器上运行。这些工具可帮助开发人员实现PCIe 6.0设备的合规性测试自动化，从而识别并协助调试设备传输的PAM4信号中存在的任何问题。
索取报价

观看PCIe 6.0发射器测试演示

探索我们PCIe 6.0发射器合规性测试解决方案中的产品

如何分析PAM4接收器信号

分析PAM4信号需要进行多位误码率（BER）和符号误码率（SER）测量。了解如何在接收端全面表征PAM4信号。

了解更多

如何测试PCIe® 5.0发射器合规性

验证外设组件互连快速版（PCIe®）5.0发射器合规性需采用高带宽示波器进行物理层信号质量与发射器均衡测试。了解如何通过自动化PCIe 5.0测试解决方案快速完成合规性检测。

了解更多

如何表征和测试DDR5接收器的合规性

精准测试DDR5接收器合规性。确保DDR5设计的高性能与高精度。了解更多详情，请访问是德科技官网！

了解更多
