PCIe 互连的通过/未通过板级测试

PCIe 服务器主板的验证需要对复杂印刷电路板组件中的高速互连、电源轨和连接器完整性进行测试。该过程采用联合测试行动组（JTAG）边界扫描技术，配合智能外设组件互连express（Smart PCIe）插卡，在测试过程中无需安装实际运行的功能设备，即可验证中央处理器、内存接口与 PCIe 连接器之间的连接性。

该测试平台将电路板设计数据和边界扫描库导入验证软件，从而在处理器与智能插卡之间建立环回链路。自动互连测试可评估开路和短路状况、信号完整性表现以及电源至地故障，同时测试夹具自动化系统负责控制连接器插入、电源序列控制和测试执行，以满足大规模量产环境的需求。

PCIe 服务器主板互连测试互连测试

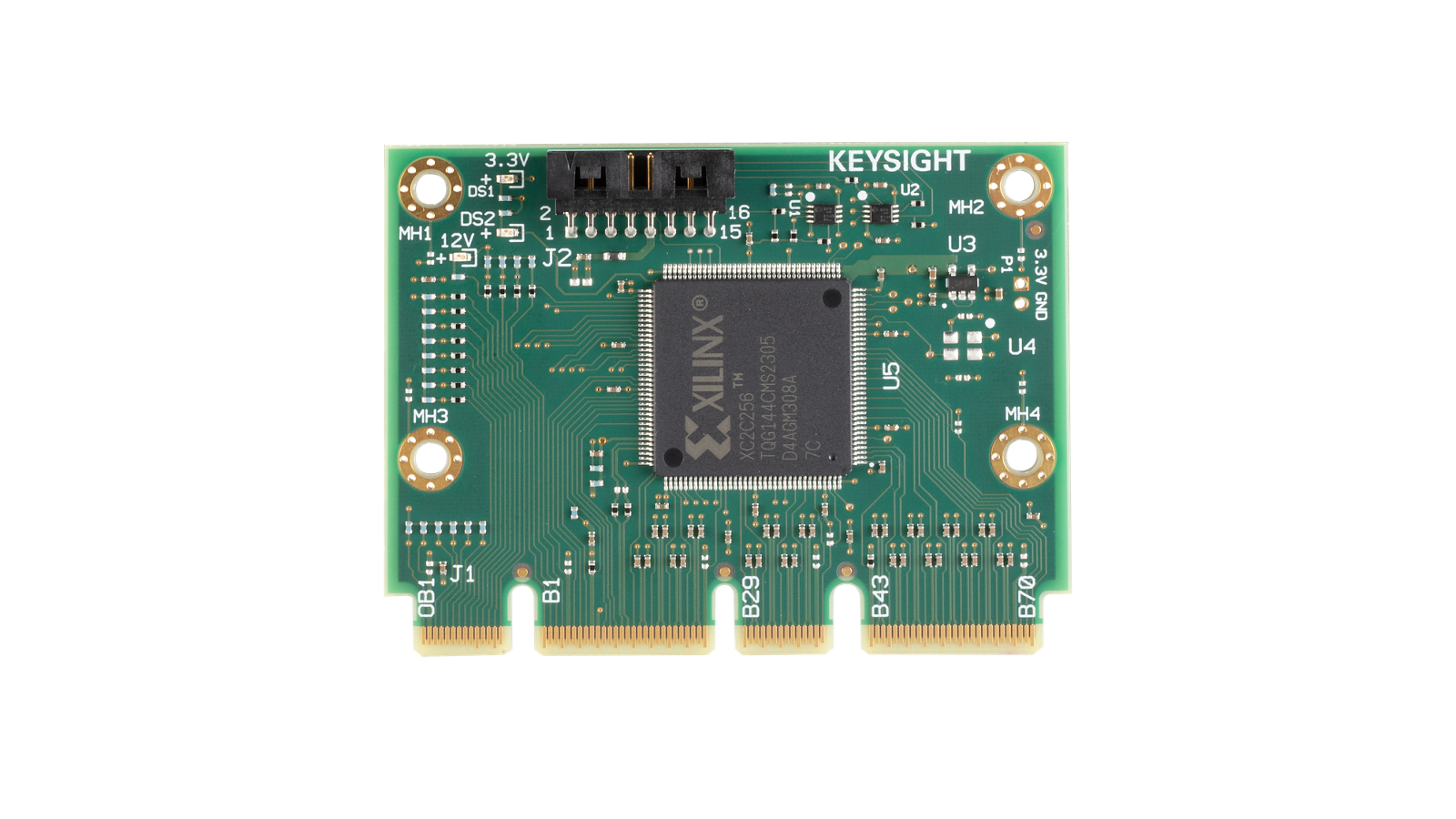

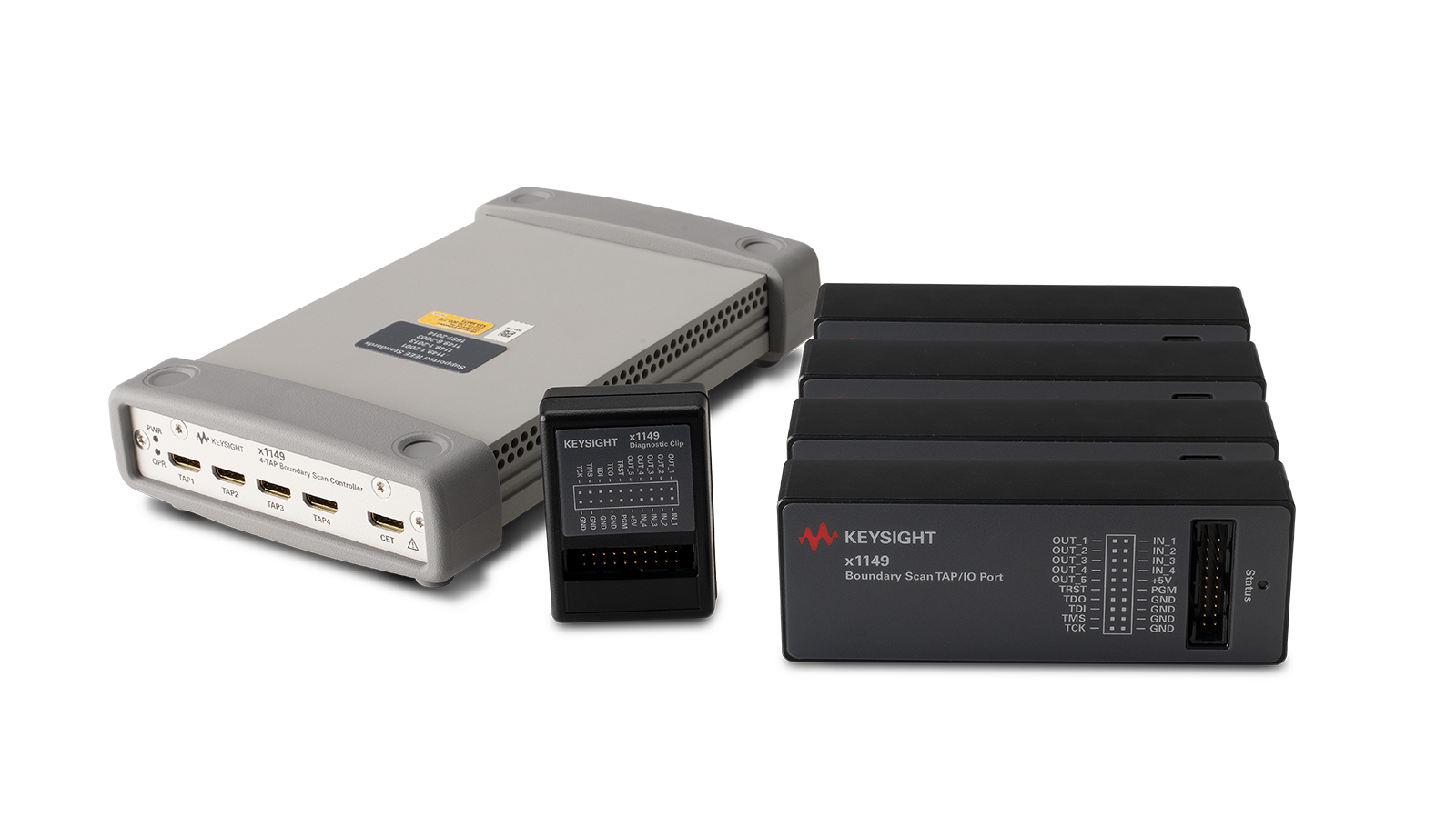

PCIe 互连验证需要通过边界扫描访问高速通道、电源轨和主板连接器，以便在不使用有源外围设备的情况下验证信号路径完整性。该解决方案将 x1149 边界扫描分析仪与智能 PCIe 插件卡及自动化测试台控制相结合，可在各类服务器主板架构上执行互连验证、环回测试和电源轨分析。 智能插卡提供边界扫描功能，可在验证 PCIe 信号、电源和接地连接的同时，降低因反复插拔带电组件而导致的损坏风险。该解决方案还支持通过通用输入输出（GPIO）控制的夹具自动化、环回链路配置、自动测试生成以及软件自动调整优化，从而提高可重复性，streamline 高密度服务器平台的streamline 测试开发流程。
索取报价

参见 PCIe 服务器主板互连测试 的框图
