软包电池的测试与建模

软包电池的测试需要一种受控的双象限电气连接，该连接既能提供电流又能吸收电流，同时能直接在电池端子上进行测量。应采用四线制连接以补偿布线压降，然后在施加预定义的电流曲线之前记录开路电压。 电池容量的验证是通过将电芯放电至指定的截止电压来完成的，在此过程中需持续测量电压、电流、经过时间以及提取的电荷量。对于内阻测量，应施加短暂的电流脉冲，并在脉冲之间设置受控的休息间隔，然后根据端子电压和电流的相应变化计算电阻值。这些测量结果确立了在规定负载和环境条件下，对软包电池进行可重复测试所需的电学响应。

电池建模通过在电芯放电过程中定期采集开路电压和串联内阻，将这些测量结果扩展到整个荷电状态（SoC）范围。调整电流脉冲宽度和休息时间以模拟目标应用的负载行为，然后使用恒流或导入的动态负载曲线进行电池放电测试。 持续记录数据，直至达到配置的开路电压、负载电压或消耗容量阈值。生成的电池模型将电压和电阻与每个测量点的荷电状态相关联。工程师可以审查电池容量验证结果，将提取的容量与预期值进行比较，分析电阻变化，导出测量数据，或重用生成的模型进行电池仿真。当软包电池测试需要受控的热环境时，还可以集成温度测量功能。

软包电池测试解决方案

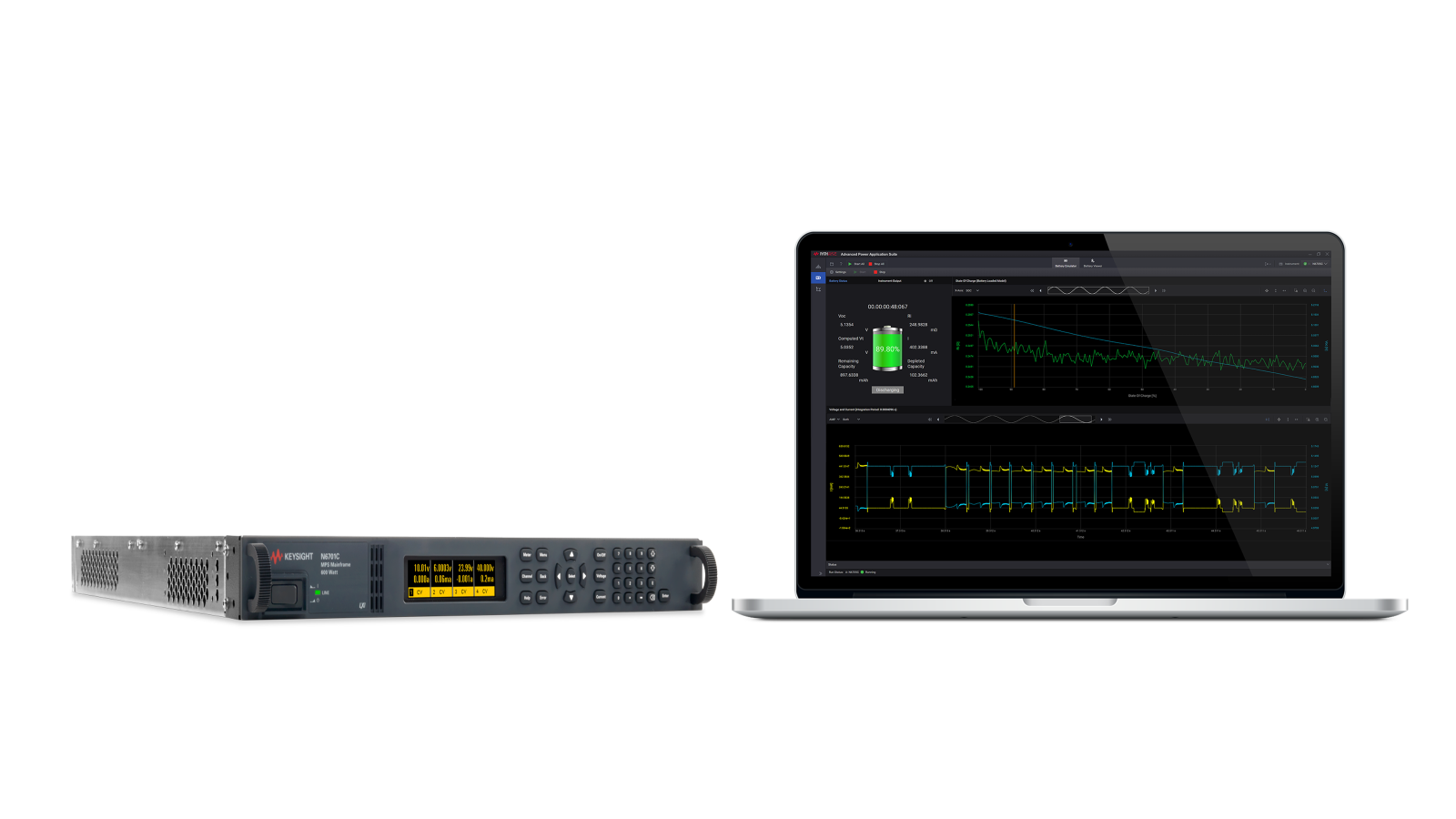

进行测试时，需将软包电池连接至远程监测引线，施加受控的电流曲线，并记录电压、电流及提取电量，直至达到选定的截止条件。模块化直流电源提供了用于软包电池测试的可编程双象限功率功能，而进阶 电池测试与仿真软件则负责控制曲线绘制、充电、放电、循环测试、可视化、数据记录及分析。 电池容量验证可采用恒流或动态负载曲线，内阻测量则使用带有受控休息期的短电流脉冲。电池建模会记录整个放电过程中开路电压和电阻随电量状态的变化情况。电池放电测试可根据开路电压、负载电压或消耗容量终止。测量数据可在运行过程中进行监控，导出以供分析，或作为电池模型保留以供后续仿真使用。 若测试设置有此要求，可集成温度监测功能。
索取报价

软包电池测试方案的框图

如何测试软包电池——功能框图
