使用比特误码率测试仪检测USB4 2.0版本接收器的合规性

USB4 2.0 接收器合规性测试需要使用比特误差率测试仪（BERT）、高带宽示波器、矢量网络分析仪（VNA）、任意波形发生器（AWG）以及 USB-IF SigTest 实用程序。 自动化应用软件与SigTest可实现USB4 Gen 4电气兼容性测试规范（由通用串行总线实施者论坛USB-IF制定）中规定的校准、测量及测试案例执行自动化。USB4 2.0版本新增PAM3信号传输技术，为连接线性重驱动器的链路伙伴增加了第三个测试案例。

精密校准是确保被测设备（DUT）符合规范要求的必要步骤。该过程需借助高性能示波器对AWG和BERT应力信号进行精细校准，同时使用矢量网络分析仪（VNA）校准接收器。在接收器测试期间，DUT启动链路训练后，BERT的模式发生器将向被测通道注入应力信号。 SigTest与测试自动化软件协同执行误码率测试，验证被测设备是否符合USB合规性测试规范定义的容差要求。

USB4 2.0 接收器合规性测试解决方案

USB4 2.0接收器测试需要精确的接收器和应力信号校准、可重复的PAM3模式生成以及比特误码率测量。是德科技USB4 2.0接收器测试解决方案通过接收器测试自动化软件简化合规性测试，帮助开发人员应对复杂的测试要求、校准硬件并自动化合规性测试，从而将设备性能结果与USB-IF测试规范进行对比。

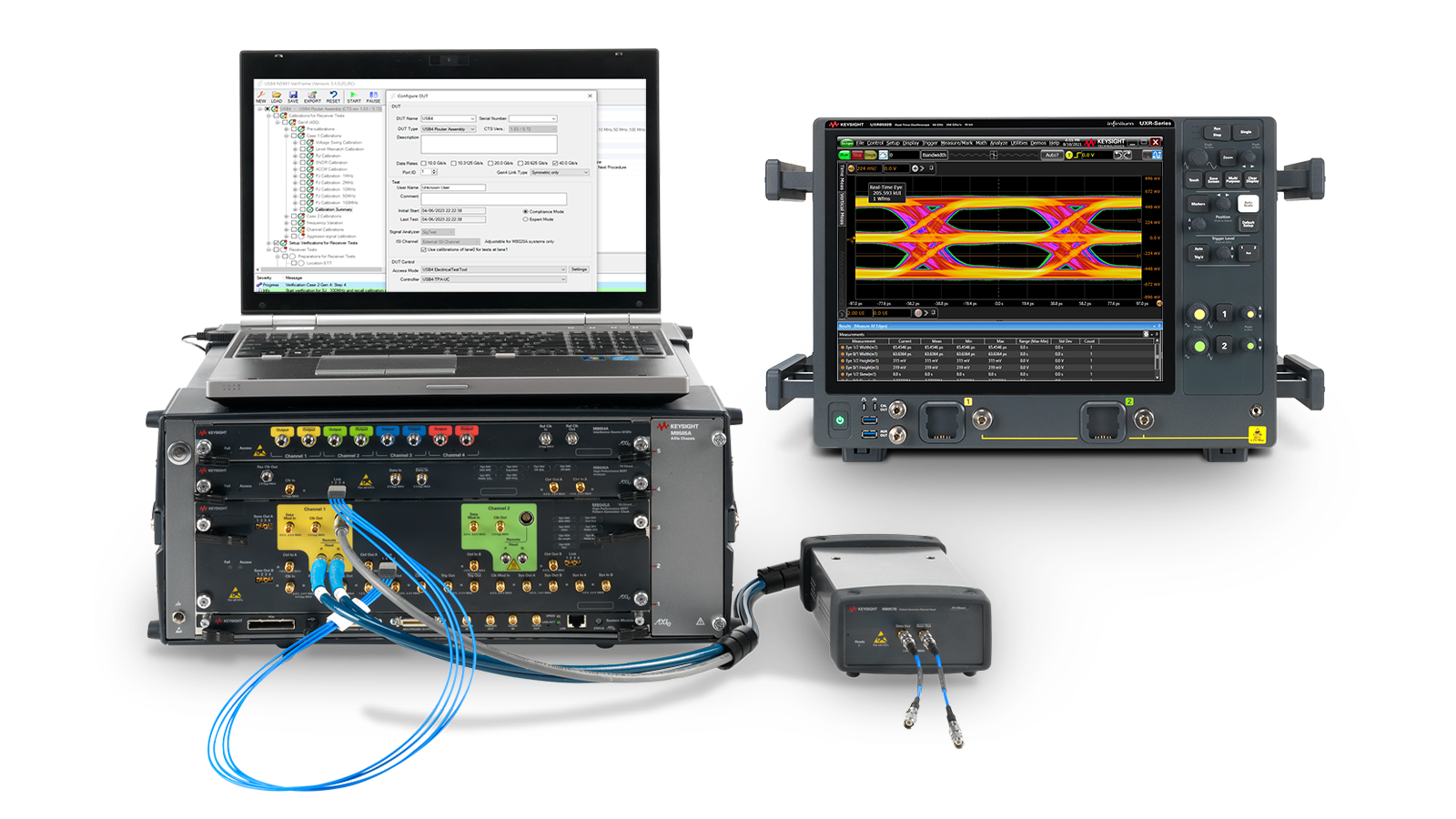

一台64 GBaud高性能BERT运行软件，65 GSa/s AWG生成测试波形。ENA 德科技ENA 在测试前对接收器进行精确校准ENA 。 USB-IF的SigTest软件工具运行于KeysightInfiniium UXR高性能示波器，该设备具备PAM3分析能力，其带宽足以测量BERT输出的应力信号。软硬件协同运作，将USB设备的接收器性能与USB-IF合规要求进行比对。
