如何验证电池充电器的工作状态

+ 台式 直流电子负载

在充电器运行期间模拟电池状态

电池充电器的验证需要再现电池呈现的电气条件，同时测量充电电路在其整个工作范围内对电压和电流的调节情况。一种在恒压模式下工作的可编程电子负载可以通过维持一个定义好的电压来模拟电池端子条件，同时允许被测充电器建立相应的充电电流。编程设定一系列代表预期充电范围内不同点的电池等效电压水平，并在每个工作点测量充电器的输出电压和电流。所得数据可表征充电器在模拟电池端子电压变化时的响应情况，并表明充电电路在所选工作条件下是否始终保持预期的调节行为。

通过以可控增量调整模拟电池电压，并将电压、电流和温度（在需要评估热行为的情况下）记录下来，将测量范围扩展至充电器的整个工作序列。在较低和较高的电池等效电压下进行测量，可表征整个工作范围内的充电电流特性；而在稳压边界附近进行测量，则可展示充电器在不同充电状态之间的转换过程。若充电器设计支持维护充电或无电池运行模式，则可通过额外的测试条件模拟这些工况。重复相同的预设电压序列，可在不依赖于物理电池不断变化的电量状态的情况下，为比较不同输入条件、工作温度、设计版本或保护设置下的充电器行为提供一致的测试条件。

电池充电器运行状态验证方案

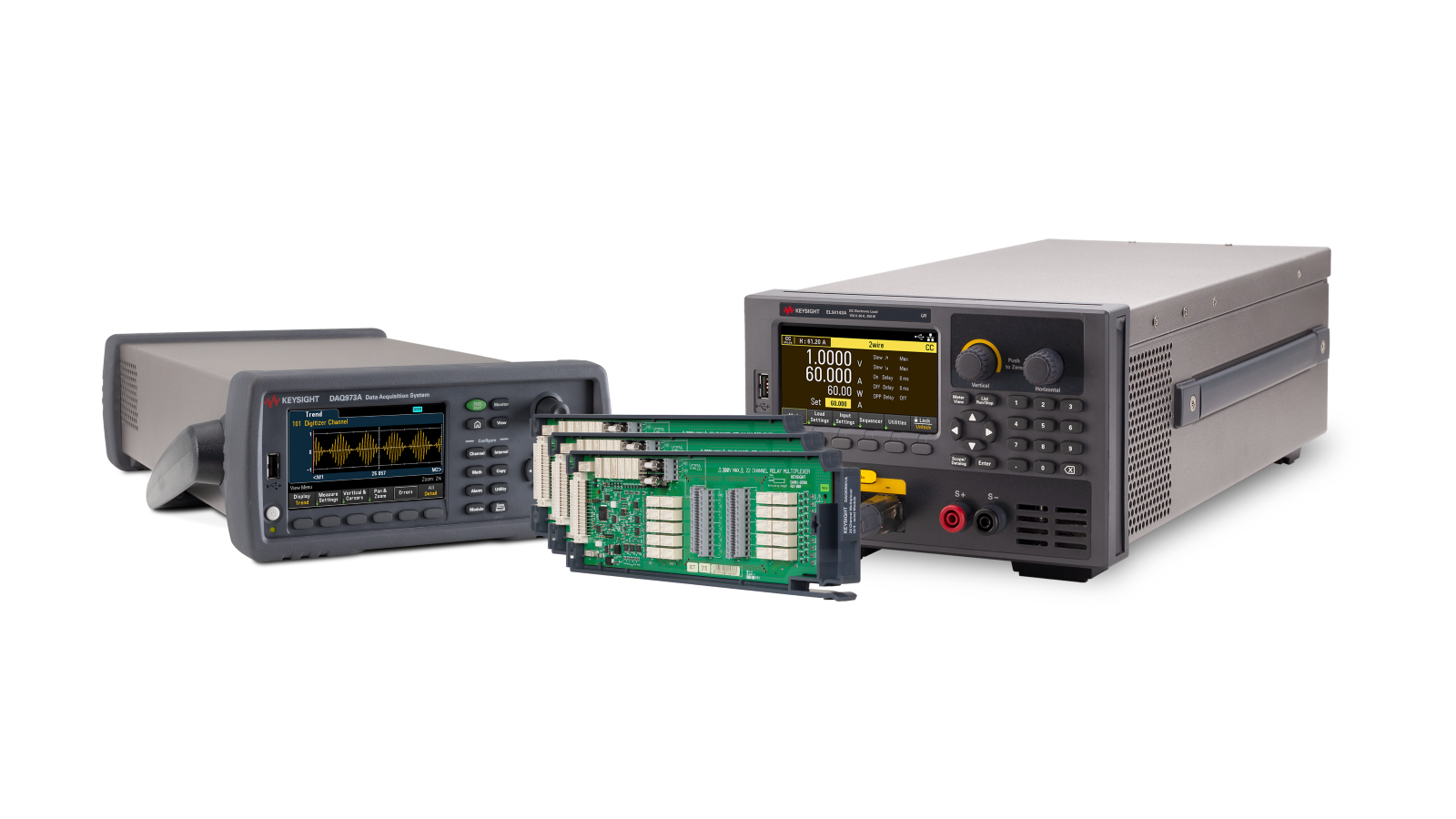

测试电池充电器的工作状态，需要在充电器运行于其工作范围内的过程中，一边模拟电池端的电压条件，一边测量充电电流、端子电压和温度。该解决方案采用凯时（Keysight）台式直流电子负载，在恒压模式下模拟预定义的电池端子条件，并测量充电器在每个预设电压下提供的电流。配备多路复用器模块的是德科技数据采集系统可在充电器与电池接口的选定点提供额外的电压和温度测量数据。记录的测量结果展示了在每个模拟的电池状态下，充电电流、端子电压和热条件的变化情况。该方法支持在多个电压等级、充电状态和工作条件下对充电器进行可重复的特性分析。
