如何对双向电动汽车直流-直流转换器进行验证

索取报价
插电式混合动力车/电动汽车电源转换器
+ 混合动力汽车 /电动汽车电源转换器
插电式混合动力车/电动汽车电源转换器
+ 混合动力汽车 /电动汽车电源转换器

验证双向功率转换

电动汽车的双向直流-直流（DC-DC）转换器需要同步的源模式和 sink 模式操作，以验证牵引模式、再生制动模式和辅助供电模式之间的切换。测试需要可编程的源模式和 sink 模式电源系统，这些系统能够在第一象限和第二象限运行之间平滑切换，同时保持稳定的电压和电流控制。工程师还必须在真实的汽车负载条件下测量波形同步性、效率、瞬态响应以及再生能量行为。

验证工作流程通常结合了再生式电源和负载系统、功率分析仪 、高压安全断开系统以及同步波形测量。该测试平台可在不同的电压等级、负载条件和再生状态下评估双向变流器的运行情况，同时监测谐波失真、功率因数和热行为。此外，还可采用电力硬件在环（HIL）验证来模拟完整的电动动力总成运行条件及控制交互。

双向电动汽车转换器验证解决方案

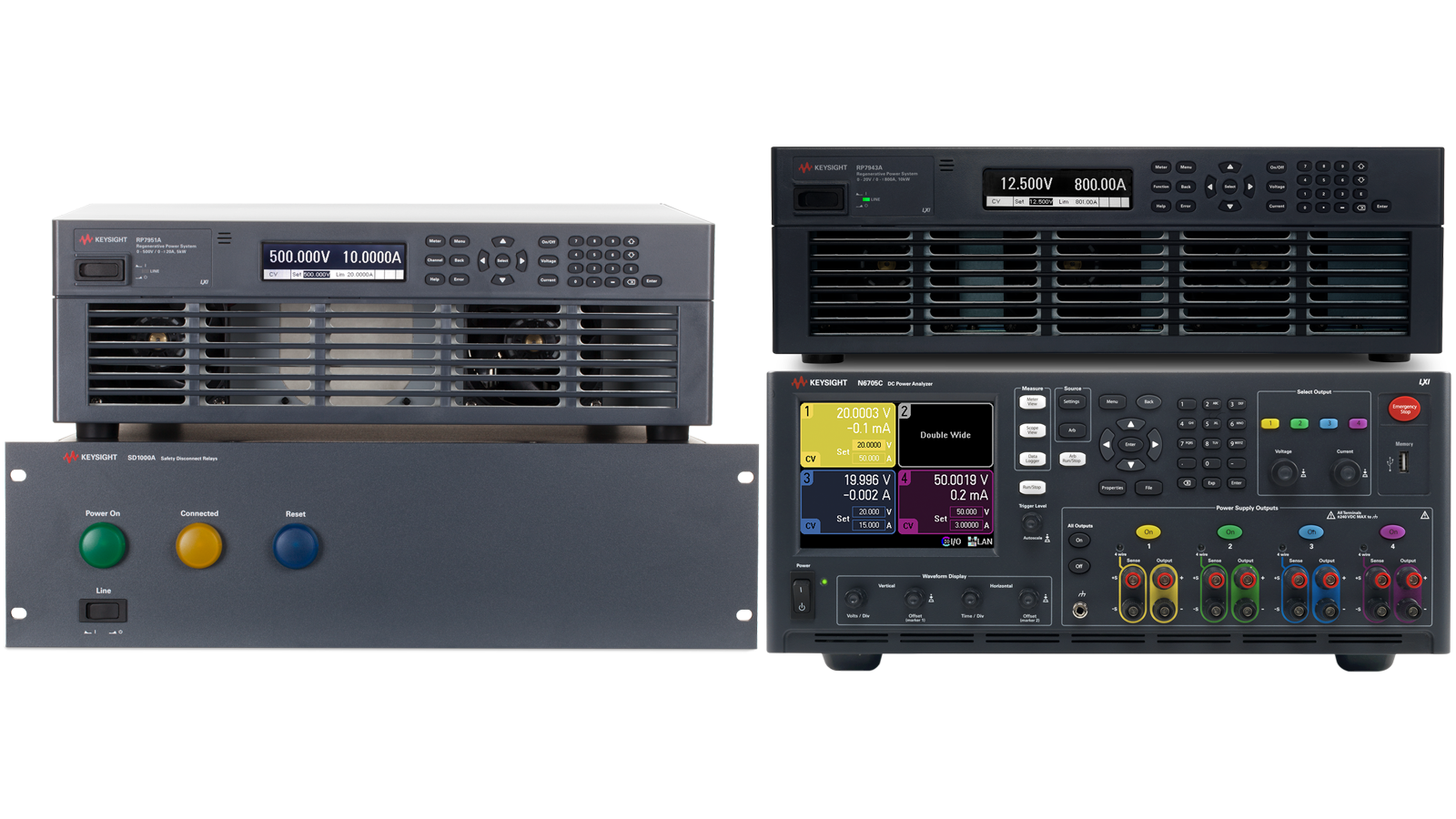

测试双向直流-直流（DC-DC）转换器需要一种源-汇电源架构，该架构能够在电源输出模式与再生吸流模式之间实现无缝切换。该解决方案结合了再生电源系统、集成式安全断开功能、同步波形测量以及功率分析仪器，以模拟真实的电动汽车运行工况。 再生电源系统支持集成的供电与吸流操作，无需单独的可编程电源和电子负载。这使得在双向转换器验证过程中，供电和吸流电流之间能够平滑过渡。功率分析仪提供同步的电压和电流波形分析，并具备高动态范围测量能力，可用于效率表征、谐波失真分析以及功率因数验证。 该混合动力/电动汽车（HEV/EV）电源转换器将再生电力转换与高压安全断开功能相结合，可支持对工作电压高于 60 伏的电动汽车电源转换器系统进行更安全的验证。这些解决方案共同支持在再生汽车供电条件下，对混合动力和电动汽车直流-直流（DC-DC）转换器进行开发、验证和可靠性测试。
索取报价

双向电动汽车转换器验证方案的框图

如何验证双向电动汽车直流-直流转换器的功能原理图
