如何验证 O-RAN 无线单元的同步性

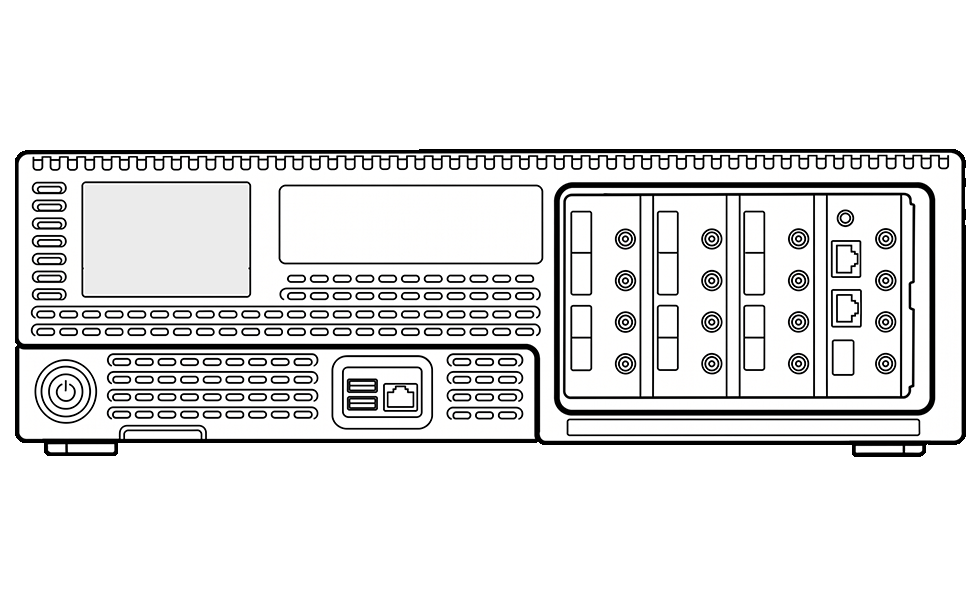

时间同步分析仪
+ 时间 同步分析器

O-RU 同步平面符合性

开放式无线接入网(O-RAN)无线单元同步平面符合性测试采用经过配置的同步源、以太网前传连接以及受控的测试环境。在工程师配置精密时间协议(PTP)配置文件、传输条件、时钟参考以及相关同步参数的同时,被测无线单元与测试平台交换时序信息。基准采集序列用于建立被观测的时钟状态。 测试流量和与时序相关的消息将被捕获,以便与选定的 O-RAN 同步平面测试要求进行比较。共享参考源(例如每秒脉冲信号或稳定频率输入)在测量过程中提供了一致的时序基准。

随后,测量序列将在定义好的工作和故障条件下对设备进行测试。工程师利用可用的定时接口,记录同步状态转换、协议响应、时间误差行为以及任何相关的时钟质量指标。如果已安装的软件选项支持,测试可包括对时钟类信息、源可用性或接收定时条件的计划性更改。 测试结果应针对具体的符合性用例和配置进行评估,而非对照通用的验收阈值。必须对数据包观测结果与时钟测量结果进行关联分析,以区分消息处理故障与物理时序偏差。可重复的设置参数和存储的结果有助于在不同硬件版本和固件修订版之间进行比较。

O-RAN 无线单元同步测试解决方案

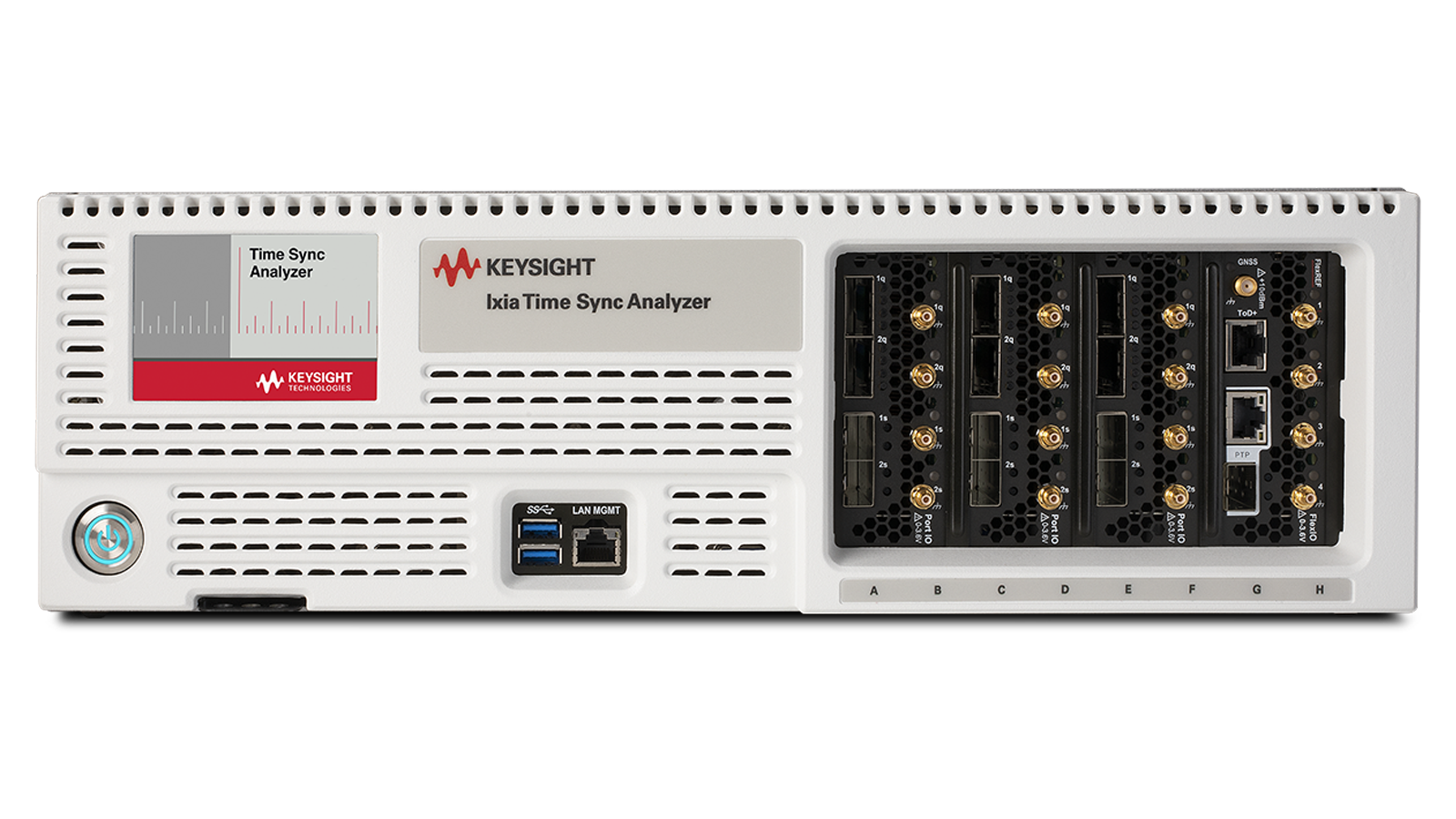

O-RAN 同步平面符合性测试需要一个受控的时序参考源、一个连接至无线单元的以太网接口,以及一个可重复的同步测试序列。是德科技(Keysight)的时序同步分析仪平台集成了机架式设备、时序卡和用于测试接入的以太网线路卡。O-RAN 数据手册将时序同步分析仪列为更广泛的 Open RAN Studio 测试环境的一部分。 对于专门的同步平面符合性测试,必须检查已安装的选件集,以确认所需测试功能已获得许可。测试操作员配置时序源和端口设置,运行预定义的测试用例,并检查时序状态和捕获的协议信息。根据具体配置,可能还需要额外的协议生成器或时钟测量选件。该配置支持对 O-RAN 无线单元同步进行结构化验证,而非仅依赖基础设备。

O-RAN 无线单元同步测试解决方案的框图

如何验证 O-RAN 无线单元的同步性——框图
