利用示波器和J-BERTJ-BERTMRI系统中光收发器的最佳性能

在磁共振成像（MRI）系统中验证光收发器性能，需要对组件进行测试以确保其在高磁场强度环境下有效运行。随着MRI系统采用更高磁场强度，系统设计师已开始用光纤替代重型屏蔽铜缆，用于将数据从MRI系统传输至控制室。 在接收器灵敏度测试中，MRI工程师通过测量不同功率水平下的比特误码率（BER），确定可接受性能所需的最低功率。同时引入信号劣化因素，如较差的消光比、抖动及符号间干扰（ISI）。收发器必须在这些压力条件下维持可接受的性能水平。

发射器眼图测试对于评估传输信号质量是否符合预定义掩模至关重要。收发器性能测试需要采样示波器和抖动比特误码率测试仪（BERT）。示波器可捕获并分析光波形，生成眼图以直观检查信号完整性，并识别影响接收器灵敏度的抖动与噪声。 此外，它还能执行眼图掩模测试以验证传输信号。抖动BERT用于测量数字信号传输质量。该测试仪通过计算接收数据中的误码数量，确保磁共振成像系统所用光纤能够在不引入显著误差的前提下处理所需的高数据速率。

光收发器测试解决方案

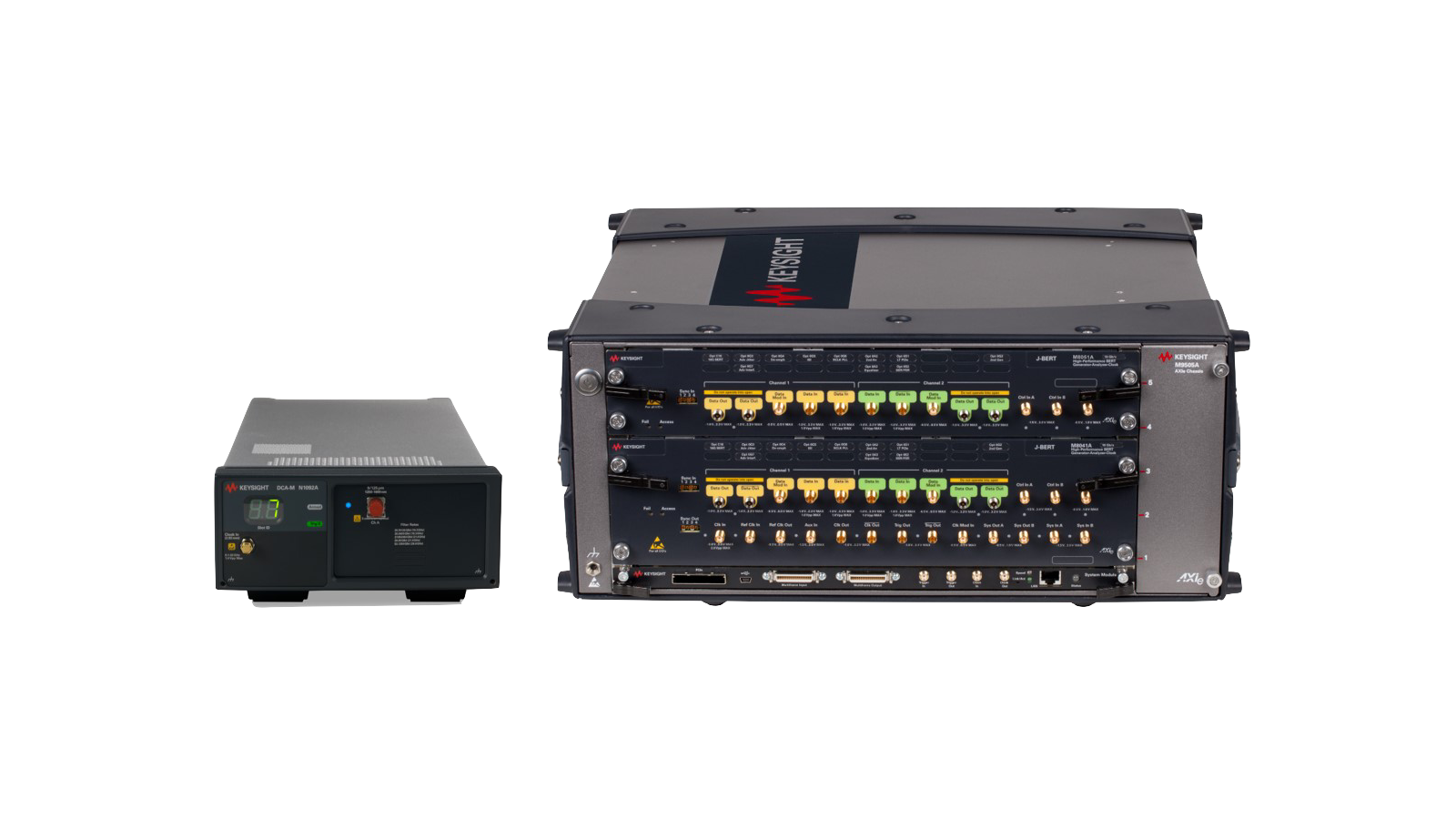

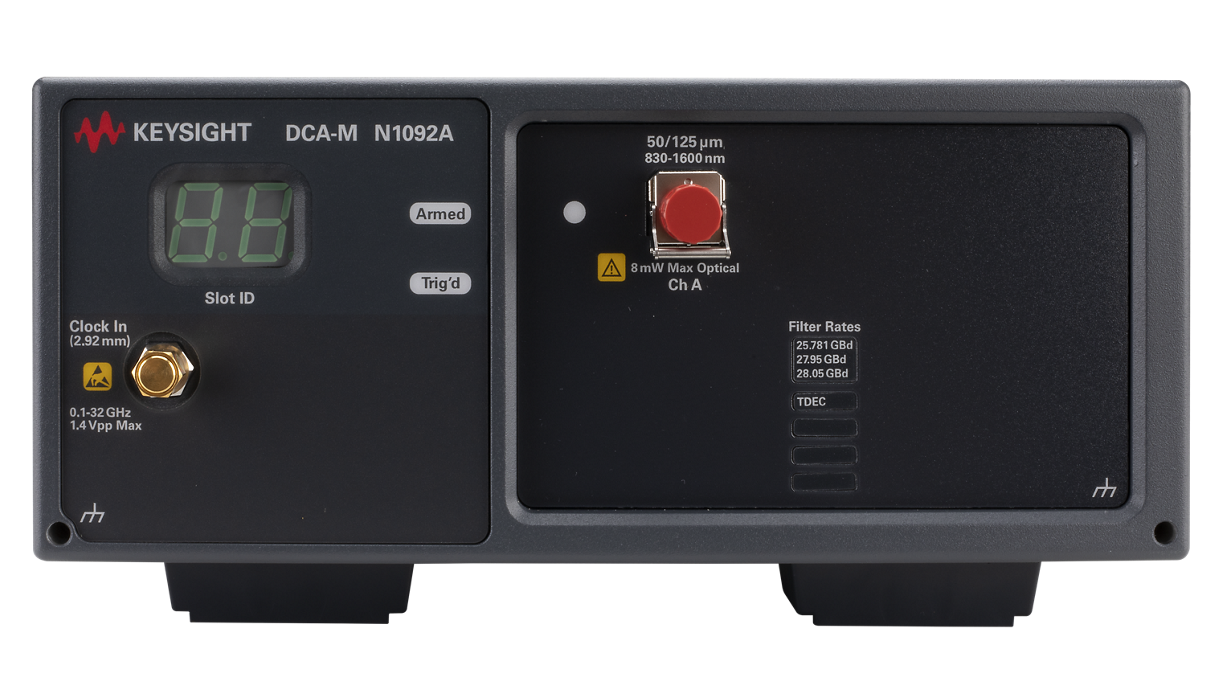

验证MRI系统的收发器性能需要采样示波器和抖动BERT。是德DCA N1092A支持高达10 GHz的光带宽，工程师可将其配置为在多种标准数据速率下（最高达11.3 Gb/s）执行光发射器合规性测试。 该示波器具备高数据速率分析精度，可显示小于200飞秒的抖动。是德J-BERT BERT支持超过10 Gbps的光收发器数据传输速率。 该设备可验证光纤通道和电缆的接收器合规性，具备完整的测试能力，包括抖动源、共模和差模干扰、去加重处理，以模拟被测设备的发射（TX）特性。当前连接MRI控制室的光纤链路数据传输需求为2 Gbps。该测试解决方案已准备就绪，可支持下一代MRI系统10Gbps的光传输需求。
