什么是汽车内饰照明？

探索解决方案

汽车内饰照明的定义

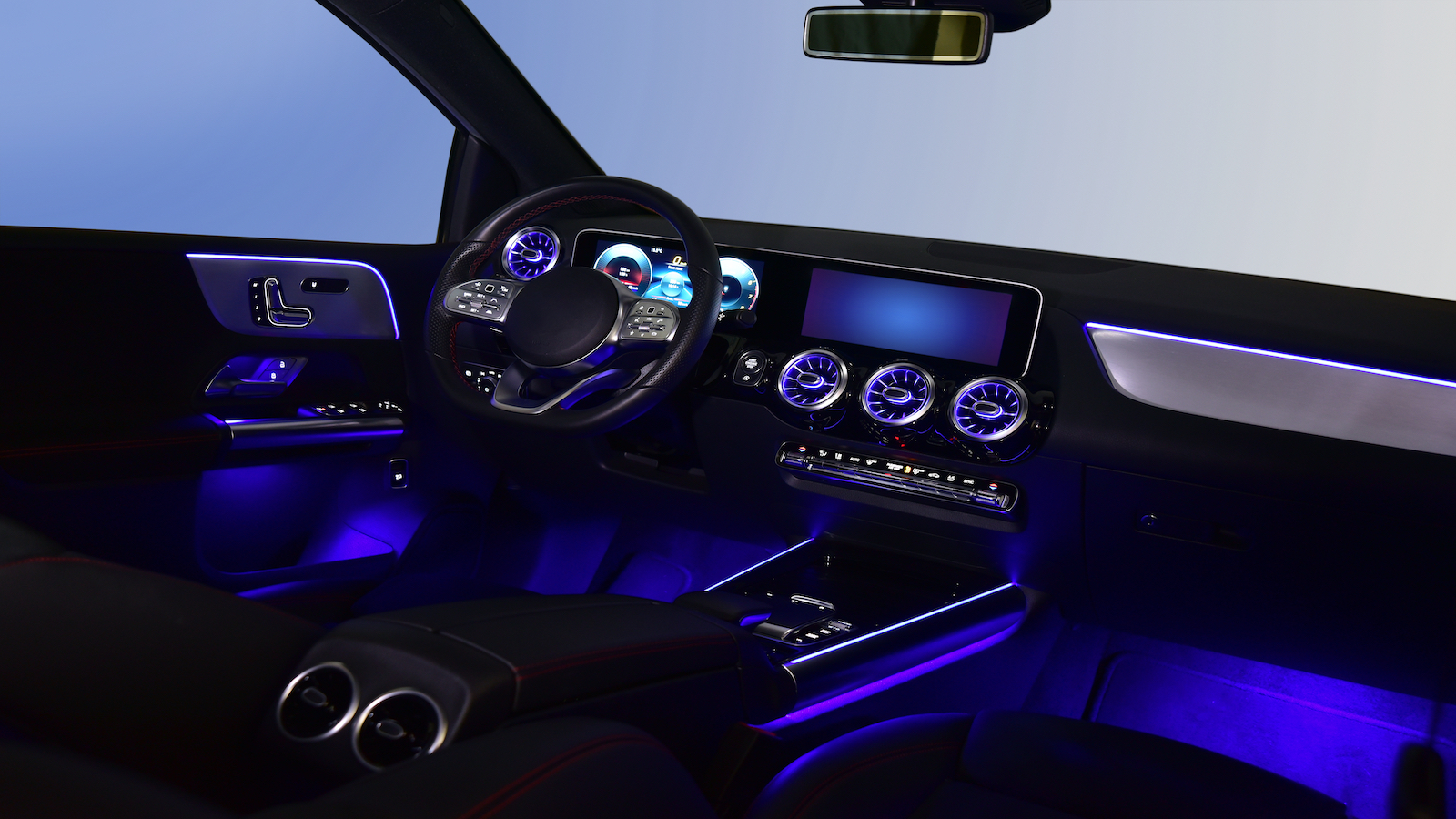

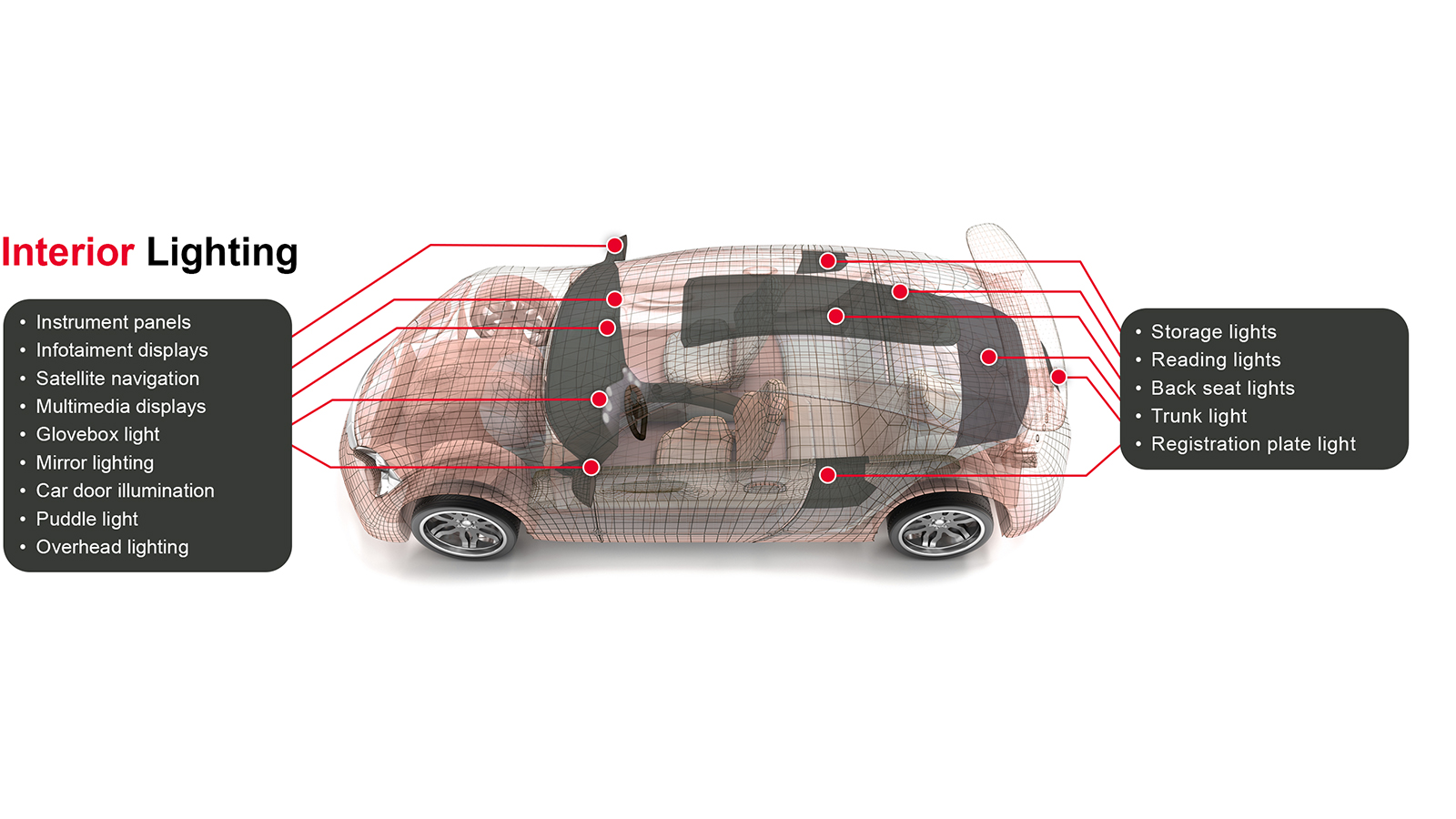

汽车内饰照明是指车内用于为驾驶员和乘客提供舒适与安全的照明。它包括：

总体而言，汽车内饰照明可分为三类：

驾驶员通过显示屏和指示灯获取信息，这些信息涵盖从标准仪表盘显示数据到更复杂的导航系统信息、菜单驱动式显示屏，乃至多媒体设备。对于显示屏和指示灯的照明，关键指标包括颜色、亮度以及亮度均匀性。

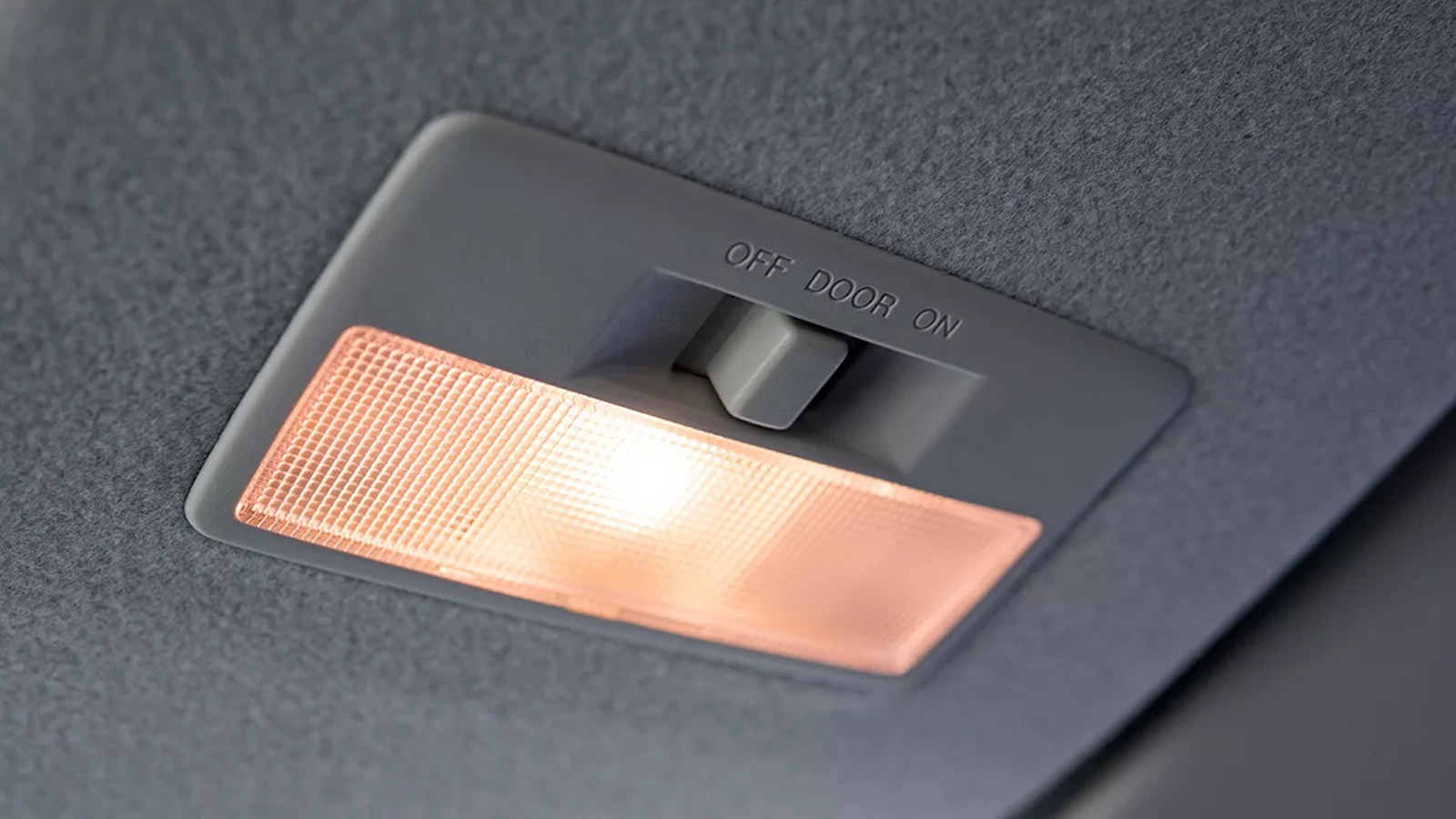

车内照明系统提供的光线使驾驶员和乘客能够看清控制装置、显示屏及车内各项设施。这些系统包括顶灯、用于照亮面部的后视镜灯、地图灯和阅读灯、储物格灯等。照明系统的关键指标包括照明区域的几何形状、照度水平以及均匀度。颜色也是影响可视性的因素之一，同时也可用于营造定制的“氛围”照明。

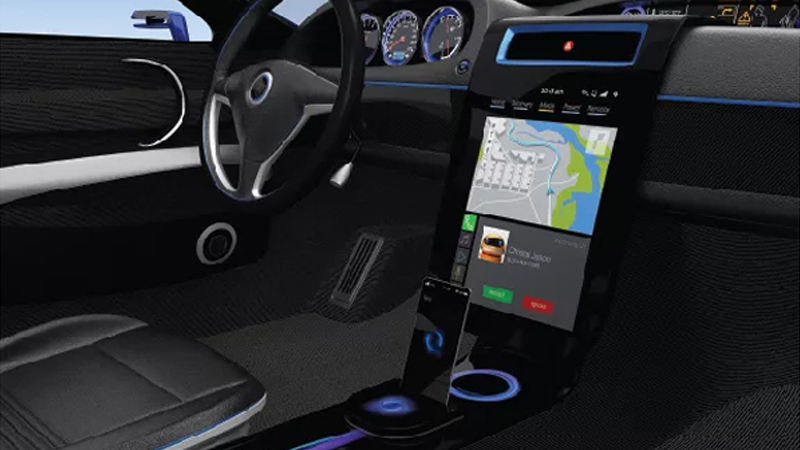

装饰照明的主要目的是营造风格、营造理想的氛围，以及在昏暗的车内环境中使各种控制装置清晰可见——从电动车窗控制键和收音机旋钮，到杯架和充电接口等其他功能。装饰照明的亮度通常远低于车内主照明，因为其目的是提高可视性，而非照亮车内物品。此类照明设计的主要关注点在于色彩、视觉均匀性以及适当的照度水平。

与由政府机构制定的汽车外部照明规范不同，车内照明的规范通常直接由制造商制定——例如通用汽车、丰田、大众或现代。以顶灯为例，其规范可能包括灯光颜色，以及以流明每平方米（即勒克斯）为单位的一组照度测试点，这些数值需使用照度计进行测量。

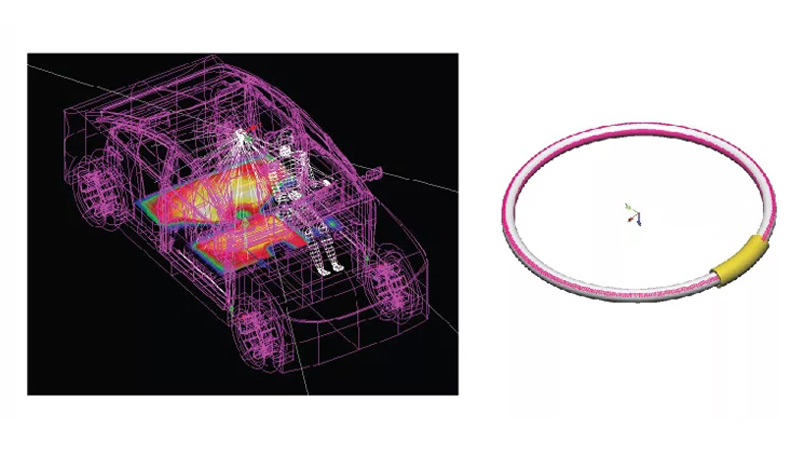

图1展示了一个专为汽车顶灯设计的圆形导光管，该设计使用LightTools中的“导光管设计器”完成。通过LightTools优化模块，对导光管内棱镜纹理的尺寸、形状和位置进行了控制，从而将光源的光线引导至目标区域，以获得最佳效果。

图1. 使用LightTools Light Guide Designer工具设计的圆形导光穹顶灯。

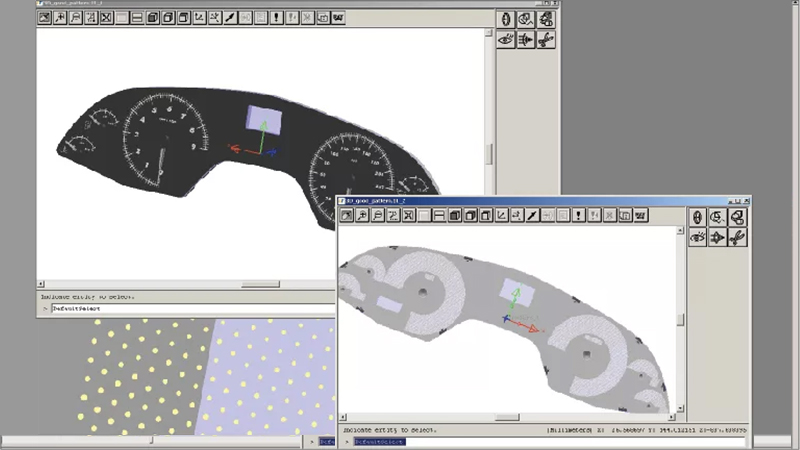

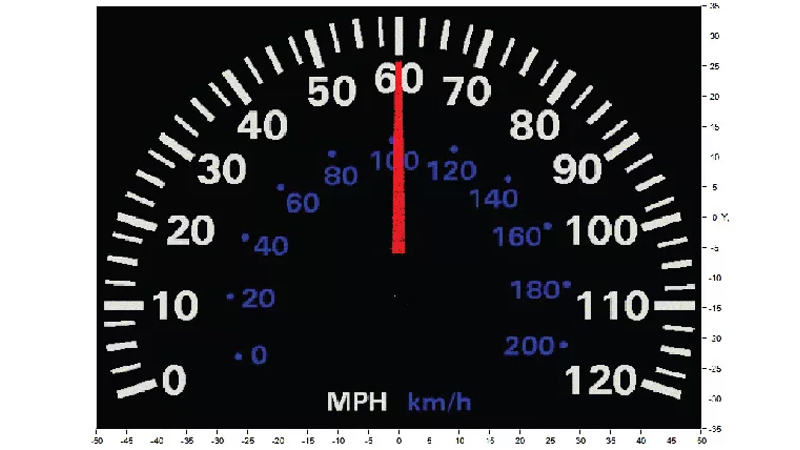

像车速表上的发光指针这样的设计看似简单，但要想做得出色，设计师必须精心设计所需的各个元素，而使用合适的设计工具会让这一过程轻松许多。

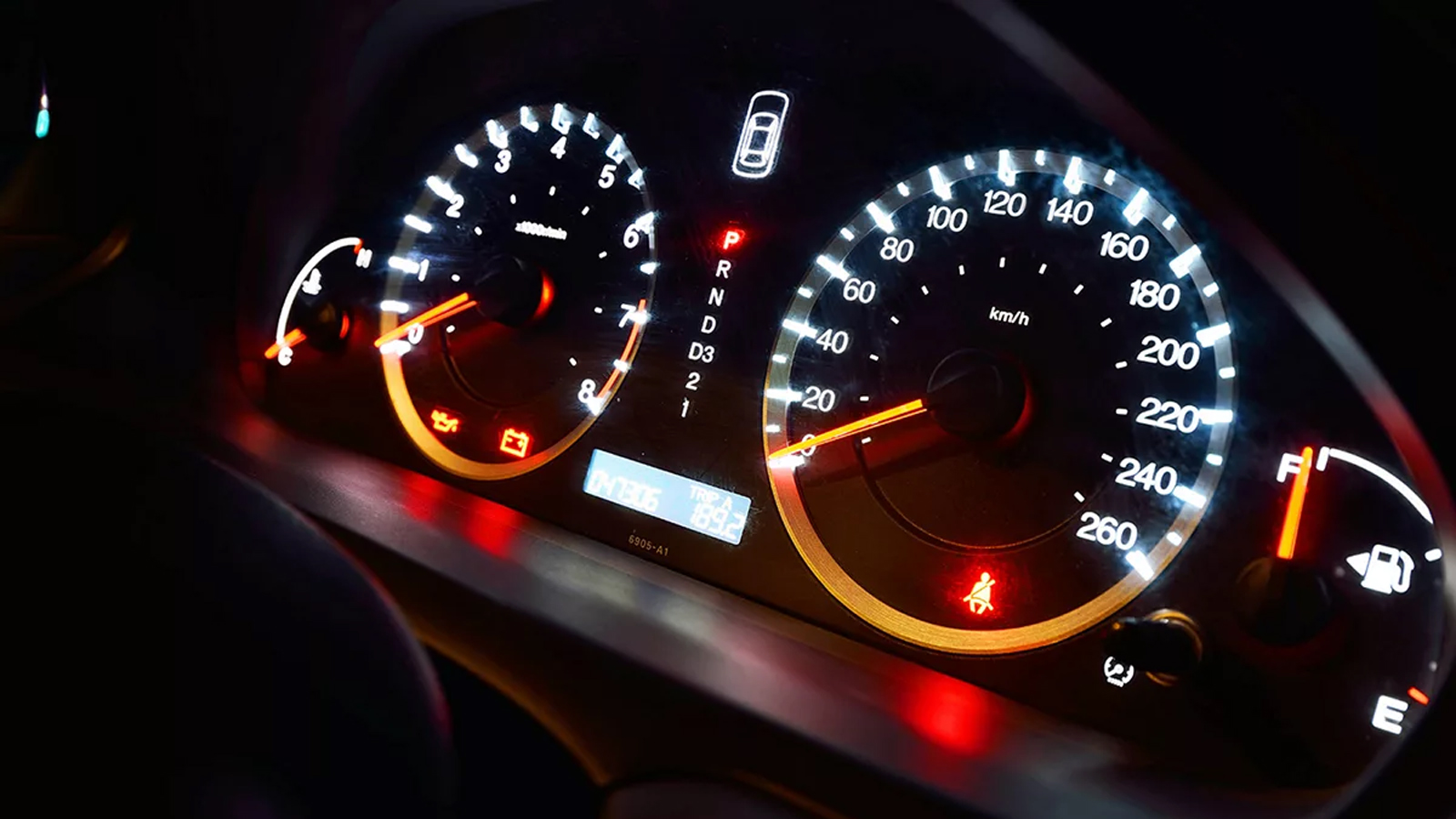

通常，仪表盘中的各项组件（如车速表、换挡面板（PRNDL）、温度控制装置和收音机控制装置）都有制造商规定的测试点规格，包括亮度（与亮度最密切相关的照明指标）以及颜色（u',v' 或 x,y 色坐标）。

通常，这些数字或指针上会标有几个分散的测试点，质量工程师会在暗室中使用分光光度计（或辐射计）——也称为点测光表——来测量这些点。

通常情况下，针的底部比顶部更宽。设计精良的针沿其长度方向应具有均匀的空间外观（亮度）。这在设计上尤为困难，因为需要沿针体进行非线性光提取，才能实现均匀的光分布。

幸运的是，LightTools能帮助您应对此类系统中可能遇到的各种设计难题。设计流程大致如下：

获取规格参数——这可能包括一组测试点、作为贴花的车速表表盘，以及指针几何形状的全部或部分。以本例为例，目标是使白色字母的亮度约为 10 尼特（流明/球面度/平方米）。

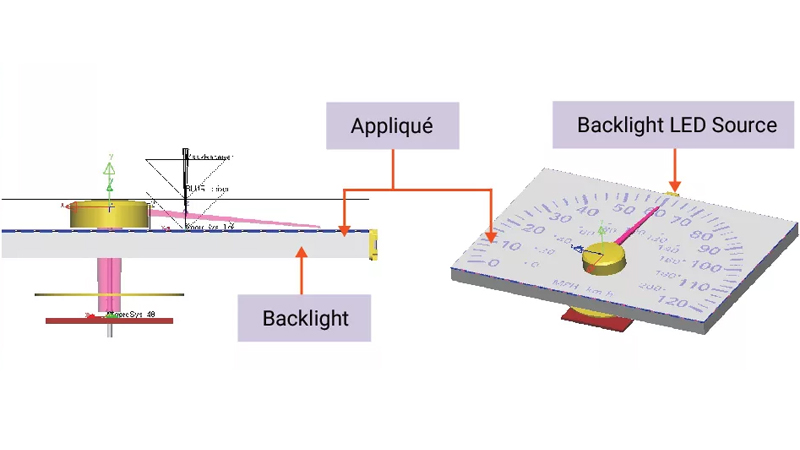

设计背光——在下图（图2）所示的示例中，背光顶部边缘设有一颗LED灯。LightTools中的“背光图案优化器”（BPO）等工具可帮助您找到最佳图案，或优化3D纹理，使光线能从背光均匀地向驾驶员方向发射。置于背光前方的贴片可形成所需的图案。

图2.带全背光的模型。

设计针用的光源、底座和折射镜。

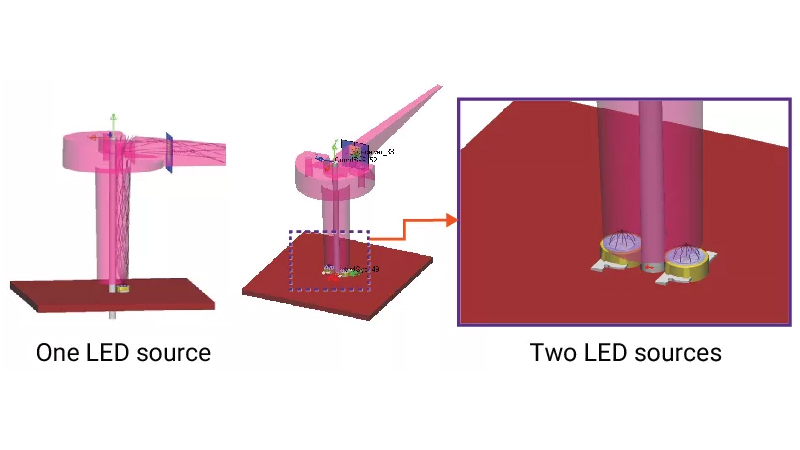

图3。 采用一个或两个LED光源进行设计。

为针头设计排气装置。

你需要将导入针头的光线提取出来，并将其引导至驾驶员的眼睛。
有多种方法可以实现这一点——例如使用纹理图案或色点。LightTools 提供了多种用于设计和优化图案的工具，例如“背光图案优化器”和“光导设计器”，您也可以手动调整图案，或使用“参数分析器”进行调整。

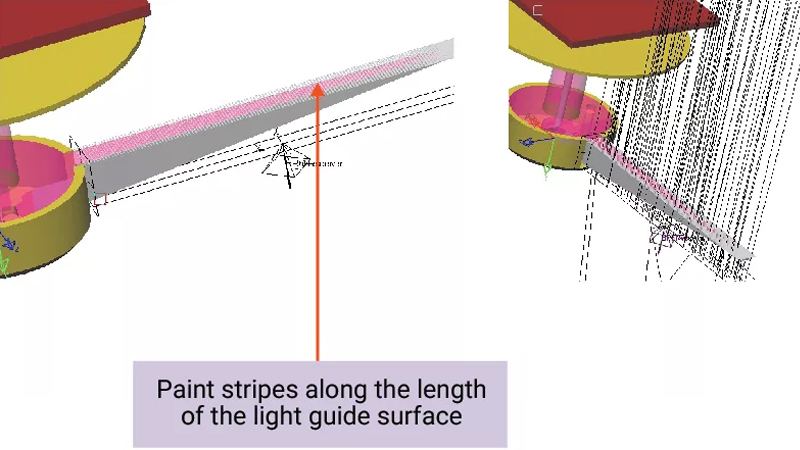

此示例展示了在针体底部涂覆的白色条纹图案，并对其进行了优化，以确保驾驶员所见的光线在空间上分布均匀。
