信号完整性测试与网络分析
  • 课程
  • 10 商品

加入是德工程师的深度技能训练营，全面掌握高速信号完整性与网络分析技术。本课程将系统讲解基础 、工具应用及实操测量方法，助您自信评估高速数字互连系统。通过现场演示与分步指导，您可立即在实验室实践所学，掌握信号特性分析与质量优化的实用技能。 完成本课程后，您将能够：• 熟练运用时域反射仪（TDR）与矢量网络分析仪（VNA）工具• 解读S参数与眼图• 针对PCB与背板等实际场景中的信号完整性问题进行故障排查

学习：

  • 传输线与阻抗失配如何影响高速信号。
  • 如何使用矢量网络分析仪（VNA）和时域反射仪（TDR）配置并执行信号完整性测量。
  • 如何使用眼图和S参数可视化并调试性能

本训练营专为信号完整性工程师、硬件设计师以及任何希望掌握实践测量技能、理解信号质量如何影响现代高速系统的人士量身打造。

查看
第1课——简介——信号完整性与网络分析

第1课——简介——信号完整性与网络分析

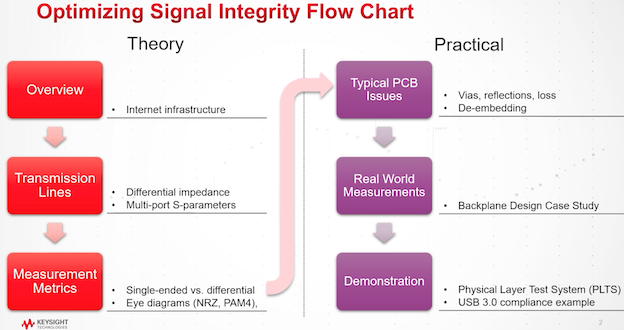

观看关于信号完整性与网络分析的概述视频。视频中探讨了信号完整性在高速电子系统中的重要性，以及工程师在确保其设计满足信号完整性要求时所面临的挑战。

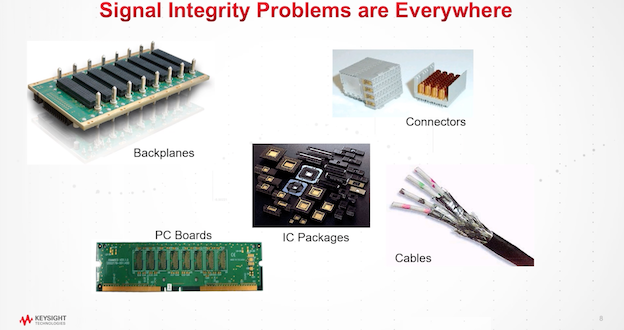

第2课——互联网基础设施

第2课——互联网基础设施

了解互联网基础设施，以及信号完整性对其性能发挥的作用。本文探讨了构成互联网的各种网络类型，以及工程师在确保这些网络能够可靠地高速传输数据时所面临的挑战。
第3课——传输线、阻抗、S参数

第3课——传输线、阻抗、S参数

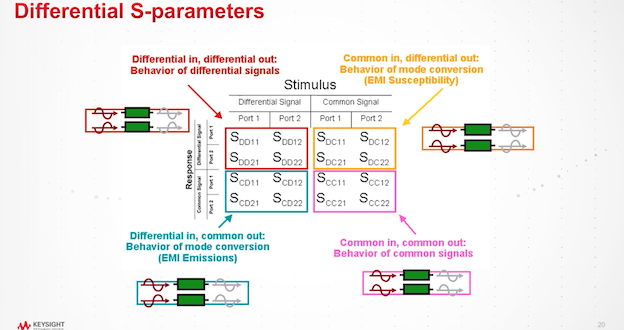

学习传输线、阻抗和S参数的基础知识。我们将阐述这些概念与信号完整性的关系，以及如何利用它们来设计、分析和测试高速电子系统。
第4课——测量指标，单端与差分S参数

第4课——测量指标，单端与差分S参数

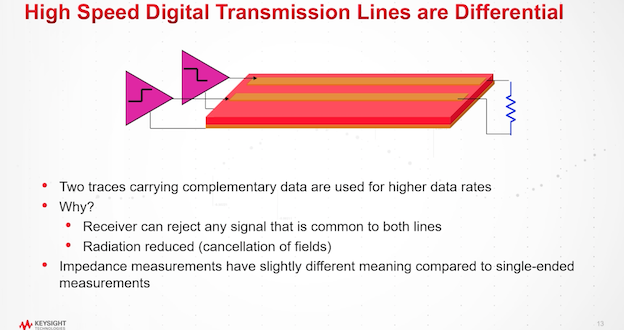

了解可用于表征信号完整性的各种测量指标。我们首先讨论单端测量，该方法通常用于低速信号。单端测量是在单条走线上进行的，可用于测量振幅、上升/下降时间以及抖动等参数。
第 5 课——TDR 和 VNA 测量设置

第 5 课——TDR 和 VNA 测量设置

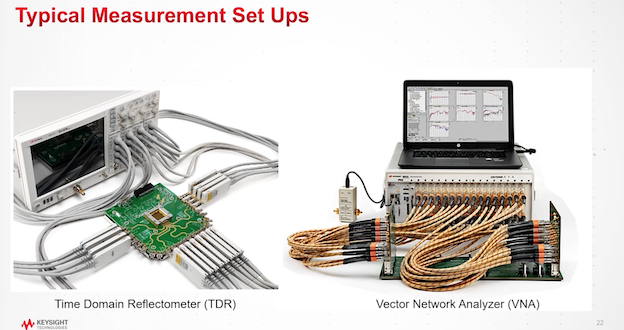

了解可用于时间域反射法（TDR）和矢量网络分析仪（矢量网络分析仪 ，VNA）的各种测量配置，以测量信号完整性。
射频产品

产品目录

射频产品

是德科技（Keysight Technologies）提供了一套全面的射频测试与设计解决方案，用于开发和测试现代无线通信系统。
第6课——眼图分析

第6课——眼图分析

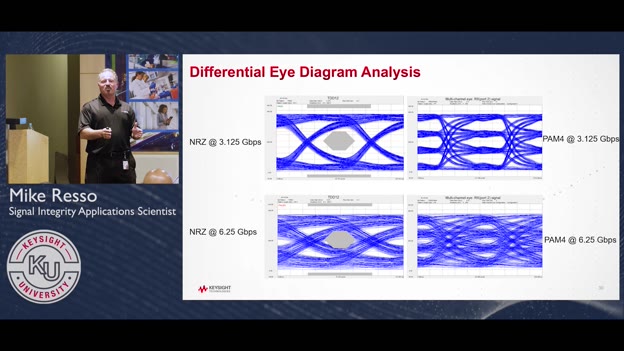

眼图是数字信号的图形表示，可用于诊断信号完整性问题。了解如何解读眼图、常见的眼图异常现象，以及如何利用眼图排查信号完整性问题。
第7课——典型的PCB信号完整性问题

第7课——典型的PCB信号完整性问题

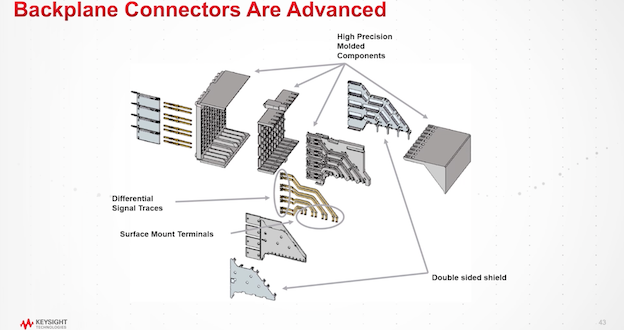

本文将探讨可能影响印刷电路板（PCB）信号完整性的常见制造问题。我们将介绍PCB材料、布局和制造工艺中的缺陷，以及如何预防和检测这些缺陷。
第8课——实际测量——背板设计

第8课——实际测量——背板设计

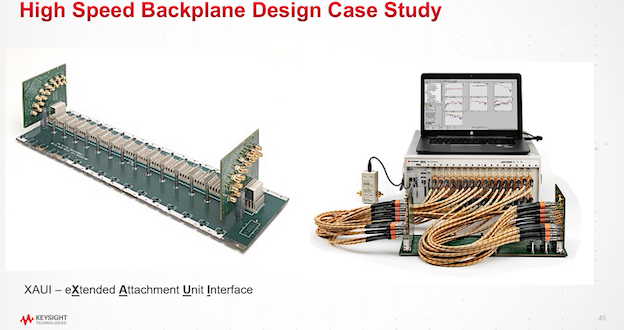

了解在背板上测量信号完整性所面临的实际挑战。您将了解到可采用的各种测量方案、去嵌入过程中的挑战，以及使用经校准设备的重要性。
第9课——错误纠正技术

第9课——错误纠正技术

探讨用于提高数字信号可靠性的纠错技术，包括常见的编码方法、这些方法如何检测和纠正错误，以及如何为特定的通信系统和应用选择合适的方法。
