特点

出色的跳变时间性能

Keysight 81133A 简单脉冲发生器在所有通道上均提供了 15 MHz（66.6 ns）至 3.35 GHz（298.5 ps）可编程脉冲周期，非常适合用于各种高速应用。 当时间和性能对应用至关重要时，81133A 凭借超快的上升时间和低固有抖动，能够对接收机或背板等器件执行精确和深入的表征。

  • 时钟和数据信号失真
  • 图形用户界面让您能够快速访问所有相关参数
  • 超短跳变时间
  • 可以基于硬件生成 PRBS，基于存储器生成码型

欧盟客户通知：由于本产品缺少欧盟 RoHS 指令 2011/65/EU 合规性证明，因此是德科技不再供货。 但在当前的全球支持期限内，是德科技将继续提供服务和支持。

全方位控制测试，实现准确仿真

丰富的可变交叉点和抖动注入功能使得 81133A 成为信号完整性测试的理想选择。

  • 有力补充了 Keysight 54850A Infiniium 高性能示波器和 86100C Infiniium DCA-J 宽带宽示波器的功能
  • 时延控制输入和可变交叉点功能有助于快速、轻松地进行信号完整性测量，包括仿真真实的信号
  • 直接模式允许您改变频率，而不会出现压差或毛刺
81133A 脉冲码型发生器前俯视图

主要技术指标

下载技术资料
输出数量
1, differential
主要属性
Delay modulation (jitter injection), low intrinsic jitter; fast risetimes, LVDS levels, Pulse Generator
振幅
50 mV - 2 V
数据能力
12 MBit / channel; PRBS 2^n-1, n=5, 6,...15, 23, 31; RZ, NRZ, DNRZ, R1
频率范围
15 MHz to 3.35 GHz
信号类型
n/a
输出数量
主要属性
振幅
数据能力
频率范围
信号类型
1, differential
Delay modulation (jitter injection), low intrinsic jitter; fast risetimes, LVDS levels, Pulse Generator
50 mV - 2 V
12 MBit / channel; PRBS 2^n-1, n=5, 6,...15, 23, 31; RZ, NRZ, DNRZ, R1
15 MHz to 3.35 GHz
n/a
查看更多
振幅:
50 mV - 2 V
数据能力:
12 MBit / channel; PRBS 2^n-1, n=5, 6,...15, 23, 31; RZ, NRZ, DNRZ, R1
频率范围:
15 MHz to 3.35 GHz
主要属性:
Delay modulation (jitter injection), low intrinsic jitter; fast risetimes, LVDS levels, Pulse Generator
输出数量:
1, differential
信号类型:
n/a

标准配置

Prev

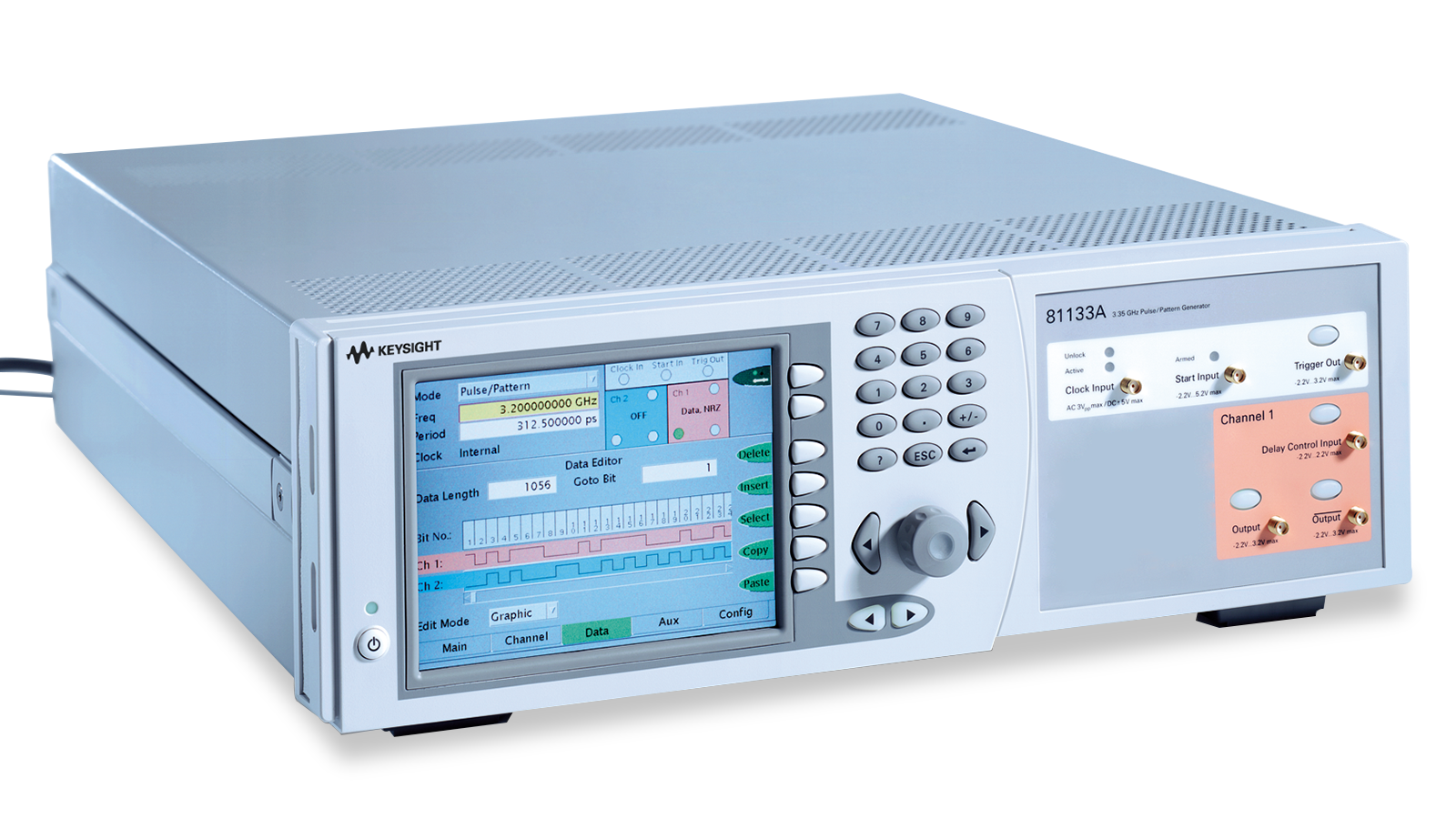

脉冲码型发生器，3.35 GHz，单通道

欧盟客户通知：由于本产品缺少欧盟 RoHS 指令 2011/65/EU 合规性证明，因此是德科技不再供货。 但在当前的全球支持期限内，是德科技将继续提供服务和支持。

  • 15 MHz 至 3.35 GHz 频率范围
  • 单输出通道
  • 低抖动
  • 快速上升时间（20%-80%）< 60 ps
  • 时延调制（抖动仿真）
  • 可变交叉点（眼图变形）
  • 50 mV 至 2 V 的输出电平可满足 LVDS 应用需求
  • 从 25-1 到 231-1 的 PRBS
  • 12 MBit 数据码型存储器，RZ、NRZ、R1 模式
  • 8 kBit 数据猝发能力
  • 图形用户界面
  • 在个人电脑上运行的码型管理工具
  • 可通过 GPIB、10/100 MBit 以太网和 USB 2.0 端口实现远程控制
  • 配有 SMA 连接器，支持各种输入和输出
1
3.35 GHz 1-channel Pulse-/ Pattern Generator | KeysightCare Assured First Year Support | Return to Keysight Warranty - 3 years
起价
Next
脉冲码型发生器
