M1971E 波导谐波混频器（智能混频器）特点

嵌入式智能功能：

  • 自动进行幅度校正，通过即插即用的 U 盘传输变频损耗数据
  • 自动调整本振幅度，对电缆损耗（长达 3 米或高达 10 dB 的损耗）进行补偿
  • 矢量校正数据包括幅度和相位，可以改善 EVM 测量
  • 与 N9040B UXA、N9030A PXA、N9020A MXA 和 N9010A EXA 信号分析仪配合使用时，可以自动检测混频器型号/序列号
    • 自动设置默认频率范围和本振谐波数量
    • 在启动时自动进行本振校准
    • 当时间和温度变化时自动运行校准

改善的 DANL 和 TOI：

  • 出色的变频损耗（27 dB 最大值）和幅度准确度

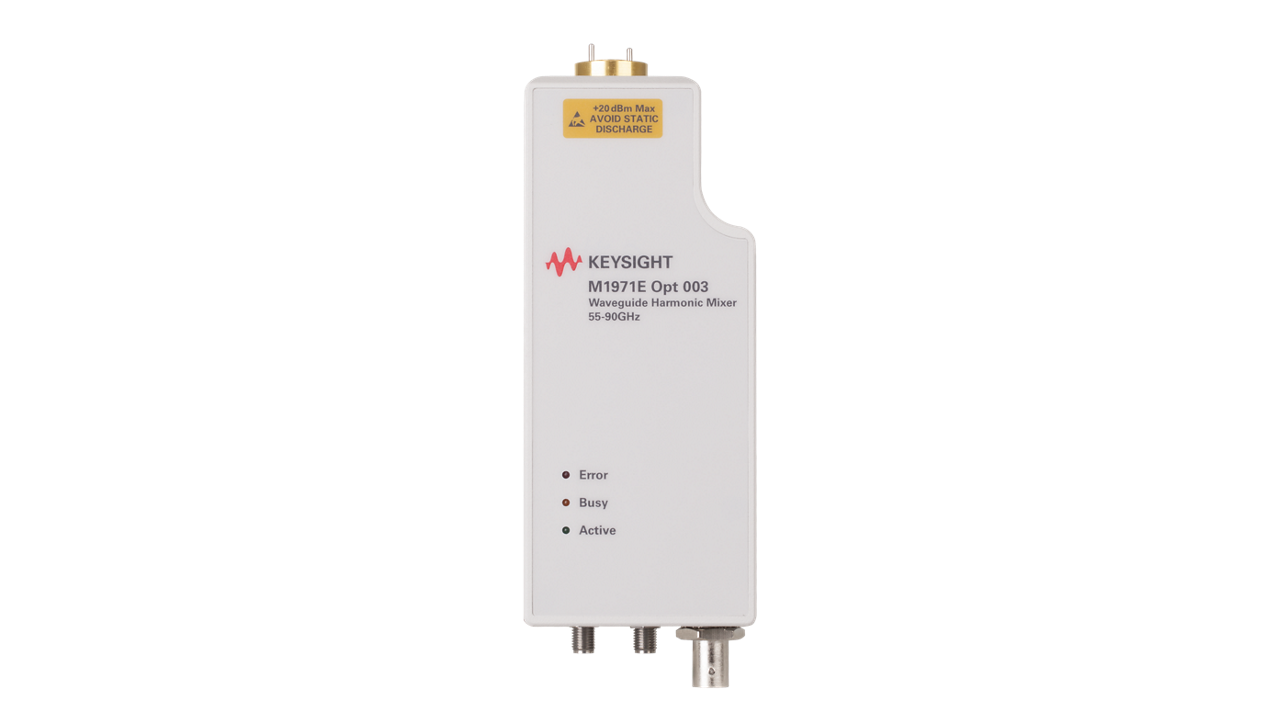

Keysight M1971E 55/60 至 90 GHz 波导谐波混频器是非预选型混频器，与 X 系列信号分析仪结合组成完整的解决方案，可以分析超过 2 GHz 的宽带毫米波信号。 它嵌入了智能功能，可以帮助您大幅简化总体测试设置，并改善测试系统的 DANL 和 TOI。 专为毫米波应用设计的谐波混频功能让它变得更加智能。

M1971E

选件 001 60 至 90 GHz 波导谐波混频器

选件 003 55 至 90 GHz 波导谐波混频器

M1971E Waveguide Harmonic Mixers

想要深入了解 M1971E？

关于 M1971E 波导谐波混频器（智能混频器）（55/60 至 90 GHz）的特色资源

Technical Overviews 2017.12.01

Waveguide Harmonic Mixers M1971E/V/W

This technical overview describes the M1971E/V/W waveguide harmonic mixers features, benefits, and specifications.

2017.12.01

Technical Overviews 2025.02.12

Why Migrate to the Keysight M1970 Series Smart Harmonic Mixers?

Get the best high frequency measurement performance from your PXA with an M1970 Series smart mixer. Together, smart mixers and the PXA give you clearer insight into your millimeter wave designs.

2025.02.12

User Manuals 2016.09.30

Waveguide Harmonic Mixers M1971E/V/W - User' Guide

This manual provides documentation for use with X-series Signal Analyzers ; operation, troubleshooting and maintenance and specifications for M1971E/V/W Harmonic Mixer

2016.09.30

Flyers 2016.12.28

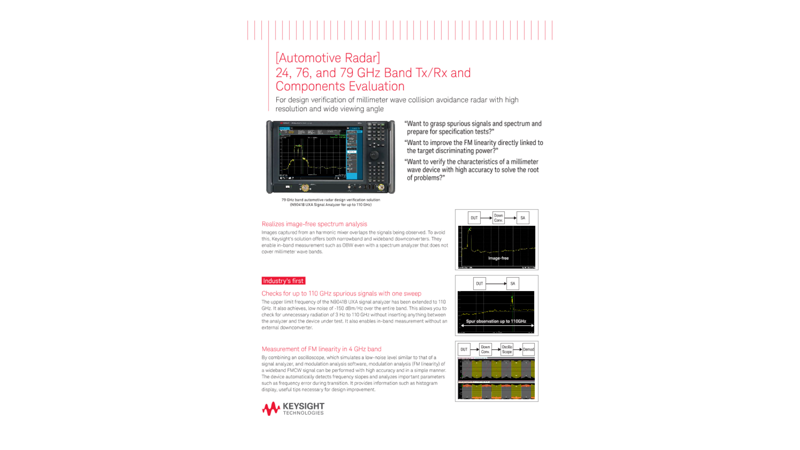

[Automotive Radar] 24, 76, and 79 GHz Band Tx/Rx and Components Evaluation

FLIER

2016.12.28

查看所有资源

常见问题解答—波导谐波混频器

波导谐波混频器是一种用于高频（特别是毫米波、太赫兹频段）信号处理的微波器件。其原理和核心功能是利用非线性元件，将输入的高频射频信号与本振信号的一个谐波（整数倍频率）进行混频，从而得到频率更低的中频信号。这种设计允许本振工作在相对较低的频率，显著降低了高频系统的实现难度和成本。

波导谐波混频器由于其波导结构具有低损耗、高功率容量的优点，它常被应用于射电天文、雷达、高速通信等需要高频高性能的场合。
