模块化系统

功能

• 支持数据流传输的超高性能数字化仪，带宽高达 12.5 GHz
• 能够将原始或数字下变频采样数据以全速、无缝的方式传输到兼容的存储设备、DSP 或 AWG 器件，或定制硬件
• 一个 2U AXIe 模块配有 4 个通道

高性能

• 10 位分辨率
• 1、2 或 4 通道，在 16 GSa/s 时为 6.5 GHz 带宽
• 1 或 2 通道，在 32 GSa/s 时为 12.5 GHz 带宽
• 每个模块配有 2 GB 采集存储器
• 在 1 GHz 时拥有高达 -67 dBc 的无杂散动态范围（SFDR）

M8131A 具有高达 12.5 GHz 的带宽、出色的信号保真度以及无间隙捕获且时间不限的独特优势。M8131A 可通过一个速率高达 160 Gb/s 的光数据接口，传输原始数字化采样数据或数字下变频 I/Q 采样数据。频率响应和相位响应可在 M8131A 的 FPGA 中进行实时均衡。

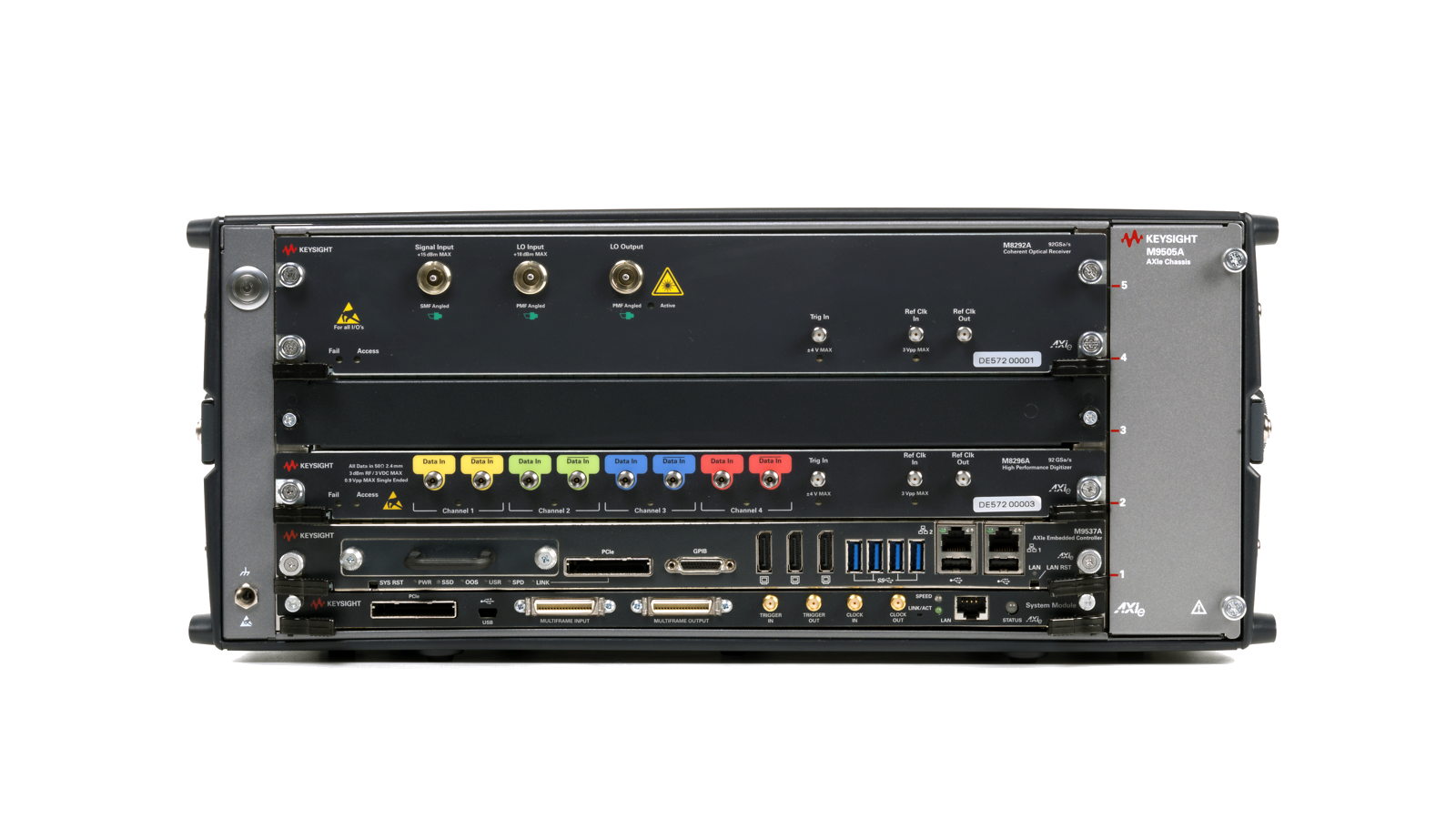

M8290A 模块化相干测试解决方案

是德科技 M8290A 光调制分析仪和高速数字化仪测试解决方案是一个非常灵活的平台，适用于高达 400G 的相干器件和发射机测试。它由一台 92 GSa/s 模块化光调制分析仪和一台 92 GSa/s 4 通道电气数字化仪组成。 该平台在同一台 AXIe 机箱中，还额外配备了一个最高 92 GSa/s 的任意波形发生器模块。这款测试解决方案结构紧凑、配置灵活，可轻松与软件集成，用于表征集成相干接收器（ICR）和相干光器件（COD）模块。

• 紧凑、灵活的 AXIe 模块化仪器
• 74 Gbaud 最大符号率
• 83 至 92 GSa/s 采样率
• 512 k 最大采样记录长度
• 8 位 ADC 分辨率

应用

• 相干光发射机测试
• 相干接收机 ICR 测试
• 相干光发射和接收器件

• 模拟带宽超过 80 GHz
• 连续采样率：200 至 256 GSa/s
• 每个通道配有 1 MSa 波形存储器
• 可同步 4 个模块上的多达 8 个通道
• 内置频率和相位响应校准，可提供纯净的输出信号

M8199B 任意波形发生器（AWG）可为研发工程师提供一款能够生成任意信号的高性能信号源，支持工程师开发 160 GBaud 及更高速率的设计。 该仪器支持多达 8 个同步通道以 256 GSa/s 的采样率工作，模拟带宽标称值超过 80 GHz。它内置频率和相位响应校准功能，可提供纯净的输出信号。作为一款综合型仪器，它可随时投入使用。

这款先进的任意波形发生器可提供您所需的速度、带宽、精度和灵活性，助您应对下一代应用的挑战；在强度调制/直接检测（M/DD）中，支持每通道超过 400 Gb/s 的数据传输速率；在相干光通信中，更可支持每载波超过 1.6 Tb/s 的数据传输速率。

支持数据流传输的 12 GSa/s 任意波形发生器

功能

• 支持数据流传输的超高性能任意波形发生器，采样率高达 12 GSa/s
• 能够以全速率、无间隙地传输兼容存储设备、DSP、数字化仪或定制硬件中的原始或 I/Q 采样数据
• 一个 2U AXIe 模块最多可提供 2 个通道，通过外部计算机或 AXIe 系统控制器进行控制
• 1 或 2 通道任意波形发生器模块，具有
  • 14 位分辨率，8 GSa/s 采样率
  • 12 位分辨率，12 GSa/s 采样率
• 1 GSa/s 至 8 或 12 GSa/s 的可变采样率
• 高达 5 GHz 的模拟带宽
• 高达 -90 dBc 典型值的无杂散动态范围（SFDR）
• 谐波失真（HD）的典型值高达 -72 dBc
• 内部宽带时钟合成器，可选配低相位噪声时钟输入
• 是德科技专有的 ASIC 可选配实时数字信号处理功能，用于执行数字上变频至 IF1

性能

• 分辨率设为 12 位时，采样率高达 12 GSa/s
• 分辨率设为 14 位时，采样率高达 8 GSa/s
• 模拟带宽高达 5 GHz
• 在 100 MHz 时拥有 -90 dBc 无杂散动态范围（SFDR）

光数据接口

• 2 个 160 Gb/s 光数据流接口
• 支持将兼容的存储器、数字信号处理（DSP）器件、数字化仪或定制硬件中的采样数据以全速率、无缝地传输至 M8121A
• 同步输入可实现确定性延迟，例如从数字化仪输入到 M8121A 输出

有两个输出路径，可用于不同的应用

• 该数模转换器（DAC）经过优化，可实现更优的无杂散动态范围（SFDR）和高次谐波（HD）
  • SFDR 高达 -90 dBc（典型值），fout = 100 MHz，测量范围为直流至 2 GHz
  • 幅度：350 mVpp 至 700 mVpp，偏置：–20 mV 至 +20 mV
  • 差分输出
• 直流耦合放大器选件
  • 幅度：500 mVpp 至 1.0 Vpp；（通过重复编程，最低可达到 150 mV）
  • 输出电压范围：–1.0 V 至 +3.3 V
  • 差分输出

M8192A 多通道同步模块

• 可对多达 6 个 M8121A 模块（即 12 个通道）进行相位相干同步
• 1 路触发输入可触发多达 6 个 M8121A 模块，从而实现确定性延迟
• 能够以 50 fs 的延迟分辨率，调整任意两个通道之间的偏移量
• 1U AXIe 模块有助于实现高端口密度

任意波形发生器提供出色的速度、带宽和通道密度

是德科技 M8194A 任意波形发生器（AWG）在一个模块中拥有多达 4 个可同时工作的同步通道，其采样率和带宽在同类产品中均表现优异。

• 任意波形发生器提供出色的速度、带宽和通道密度
• 在单插槽 AXIe 模块上提供 1 个、2 个或 4 个差分通道，支持优化的通道密度
• 120 GSa/s 采样率
• 能够生成频率分量高达 50 GHz 的任意信号
• 跨模块同步
• 8位垂直分辨率
• 每通道 512 kSa 采样率（支持 PRBS^215-1）

M8194A 专为满足 64 GBd/64 QAM 和 100 GBd PAM4 的要求而设计，能够满足相干光信号和多电平/多通道数字信号的需求。M8194A 是是德科技推出的一款高速任意波形发生器（AWG），可提供 120 GSa/s 的采样率和高达 50 GHz 的带宽。 M8194A 能够实现灵活、简便的单通道或多通道操作。

可同步多达 4 个 M8195A AWG 模块或 16 个独立通道，以生成复杂的信号场景

- 可进行精确校准，实现可重复的测量

• 一条输入通道最多可触发 4 个 M8195A 模块，时延精度为 ±20 ps
• 在所有采样率下，模块间的偏移重复性为 2 ps
• 模块间偏移分辨率为 50 fs

- 1 U AXIe 模块可实现高端口密度

是德科技 M8197A 是一款同步模块，最多可支持 4 个 M8195A 模块。使用 M8197A，可以构建完全同步的系统，其中每个 AXIe 5 插槽机箱最多可配置 16 个通道。M8197A 还提供动态控制输入/通用输出，可与一个或多个 M8195A 模块配合使用。

典型应用：

• 多通道串行应用
• 相位相干多通道 I/Q 信号生成，可生成多达 8 个 I/Q 对
• 相位相干的多通道中频/射频信号生成，最多可生成16个中频/射频信号
• 物理
• MIMO


同步

• 多达 6 个 M8190A AWG 模块或 12 个独立通道，用于生成复杂的信号场景
• 多达 4 个 M8051A 和 1 个 M8041A BERT 模块，或 10 个独立通道

可进行精确校准，实现可重复的测量

• 一次触发输入可触发多达 6 个具有确定性时延的 M8190A 模块，或 4 个 M8051A 和 1 个 M8041A 模块
• 任意两个通道之间的偏斜重复性为 2 ps，与采样率无关
• 任意两个通道之间的偏斜分辨率为 50 fs

1 个 AXIe 模块可实现高端口密度

如果测试非常复杂，有时需要同时播放多个波形（例如多发射机测试），M8192A 同步模块可轻松满足这一要求，使工程师能够同步多达 12 个 M8190A 通道。它可安装在标准 AXIe 主机中。
M8192A 同步模块还支持对 PCI^{Express® 等高速数字总线的} 测试。
通过并联 M8051A 和 M8041A BERT 模块，最多可测试 10 个通道，进一步提升了测试效率。这些模块可通过 M8192A 模块保持同步。

典型应用：

• 相位相干多通道 I/Q 信号生成，最多可生成 6 对 I/Q 信号
• 相位相干的多通道中频/射频信号生成，最多可生成 12 个中频/射频信号
• 多通道串行应用，例如 PCI^Express®
• 物理
• MIMO 应用

更多信息

也可作为 M8190S 多通道任意波形发生器系统使用。提供两种多通道选项：

4通道系统：包括1个M9505A 5插槽AXIe机箱（M8190S-B04）、1个M8192A同步模块和2个M8190A任意波形发生器模块，其中包含所需数量的时钟电缆和触发电缆。

8通道系统：包括2个M9505A 5插槽AXIe机箱（M8190S-B08）、1个M8192A同步模块和4个M8190A AWG任意波形发生器模块，其中包含所需数量的时钟电缆和触发电缆。

时钟发生器/时钟源是什么？

时钟发生器/时钟源是电子系统中的核心组件，用于产生稳定、精确的周期性时钟信号（方波或脉冲），为数字电路（如CPU、存储器、总线等）提供同步时序基准。它通常由石英晶体振荡器、锁相环（PLL）或数字频率合成器构成，通过压控或编程调节输出频率（如1MHz~100MHz），确保各模块协调工作。

M8008A 时钟源/时钟信号发生器最多可支持4 个 M8199A AWG 模块

M8008A 是一款专为 M8199A 128/256 GSa/s 任意波形发生器设计的采样时钟源。 它还可在其他应用中充当独立的低抖动时钟源。作为一款 1 插槽 AXIe 模块，M8008A 最多可与 2 个 M8199A AWG 模块一起插入到单个 5 插槽 AXIe 机箱中。

M8008A 时钟源/时钟信号发生器的主要优势

• 32–64 GHz 连续频率范围
• 高达 +10 dBm 的输出幅度
• 超低固有抖动和宽带相位噪声
• 4 路时钟输出可驱动最多 4 个 M8199A AWG 模块，提供 16 个通道
• 辅助时钟输出可用作DCA 的触发和精密时基信号

功能

• 具有高速度、宽带宽和高通道密度
• 高通道密度：每个 AXIe 模块提供 1、2 或 4 个通道（通道数可通过软件升级）
• 内置频率和相位响应校准，可提供纯净的输出信号
• 外部时钟输入/输出

高性能

• 采样率高达 92 GSa/s，垂直分辨率为 8 位
• 32 GHz 模拟带宽
• 幅度高达 1 Vpp（单端）、2 Vpp（差分），电压范围为 -1.0 至 +2.5 V
• 支持 64 GBaud 及更高波特率的信号
• 每个通道配备 512 kSa 的波形存储器
• 超低固有抖动
• 跳变时间 < 9 ps（20% 至 80%），带有频率响应补偿
• 用于 M8000 系列 BER 测试解决方案的 M8070A 系统软件提供了更多功能
• 采样率高达 92 GSa/s，并在单插槽 AXIe 模块上提供 4 个通道，可同时支持高达 64 GBaud 的信号

关键应用

200 G、400 G 和 1 T 的应用需要新一代信号发生器同时具备高速、高精度和高灵活性。

• 光通信（LR4、CFP2-ACO、相干等）——4 个同步通道支持对高达 64 GBaud 的 2 个独立 I/Q 基带信号进行确定性仿真和预失真
• 接收机极限测试——特别适用于高达 64 GBaud 的多电平、多通道接口（NRZ、PAM4、PAM8、DMT 等）
• 量子物理与前沿科研——生成数学定义的任意波形、精确的超短脉冲和超宽带线性调频
• 随机干扰（RI）和正弦干扰（SI）——与M8020A 和 M8040A 模块配合使用。与 M8070A BER 系统控制软件配合使用。

精密型任意波形发生器（AWG），提供两种DAC设置

• 14 位分辨率，8 GSa/s 采样率
• 12 位分辨率，12 GSa/s 采样率

高速任意波形发生器

• 125 MSa/s 至 8/12 GSa/s 的可变采样率
• 高达 90 dBc 典型值的无杂散动态范围（SFDR）
• 每通道配备高达 2 GSa 的任意波形存储器，提供先进的序列生成功能
• 模拟带宽高达 5GHz

独特的性能——独特的价值

• 高达 90 dBc 的 SFDR——音频与噪声清晰区分（即使存在成千上万个音频信号也不例外）
• 每个通道配备 2 GSa 存储器——真实的信号场景，播放时间很长
• 5 GHz 模拟带宽——通过定制的 ISI 仿真模拟损耗

主要应用

• 雷达、卫星、电子战、多电平信号
• ADC 测试（模数转换器测试）、抖动裕量测试
• 数字视频、信噪比测量、无线高清、HDMI、MHL
• IEEE 802.11ad、有线电视、OFDM、软件定义无线电

通过 M8190A 12 GSa/s 任意波形发生器，更逼真地仿真现实场景

从低可见度系统到高密度通信，利用精密型任意波形发生功能，您可以在更真实的条件下进行测试。 其逼真度令人难以置信。是德科技任意波形发生器不仅具备更出色的保真度，还提供超高的分辨率和超宽的带宽。这种独特的性能组合可帮助您创建广泛的信号场景，打造更高水平的设计，同时对设计进行更深入的分析。提供更出色的分辨率和更宽的带宽——实现更真实的测试。

M8190A 任意波形发生器可与所有主流软件平台配合使用。

MATLAB 软件、BenchLink Waveform Builder旗舰 软件以及宽带波形中心可为 60 GHz 无线通信及其他应用提供宽带调制功能。

其他信息：

• 也可作为 M8190S 多通道任意波形发生器系统使用。提供两种多通道配置选项：
• 4通道系统：包括1个M9505A 5插槽AXIe机箱（M8190S-B04）、1个M8192A同步模块和2个M8190A任意波形发生器模块，其中包含所需数量的时钟电缆和触发电缆
• 8通道系统：包括2个M9505A 5插槽AXIe机箱（M8190S-B08）、1个M8192A同步模块和4个M8190A任意波形发生器模块，其中包含所需数量的时钟电缆和触发电缆

获得前所未有的测试能力：利用实时模式、序列生成功能和深度存储器——探索新的测试领域。

功能

• 采样率高达 65 GSa/s
• 高通道密度：每个模块提供 1、2 或 4 个通道；使用 M8197A 多通道同步模块，可同步 4 个模块上的多达 16 个通道
• 内置频率和相位响应校准
• 嵌入式 DSP 支持实时生成波形和衰减（与 81195A 光调制发生器软件配合使用）

高性能

• 每个 AXIe 模块均配备 25 GHz 模拟带宽和 2 GSa 存储器，并可扩展至 16 GSa
• 16GSa 扩展存储器能够生成 PRBS7、PRBS10、PRBS11、PRBS15 直至 PRBS31 码型（长 PRBS 码型的计算以及载入到任意波形发生器的波形存储器中将需要相当长的时间）
• 输出幅度高达 1 Vpp（单端）或 2 Vpp（差分）
• 信号波特率超过 32 GBaud

预先配置完毕，包括：

• M8195A 任意波形发生器（AWG）
• AXIe 机箱与嵌入式控制器或外部个人电脑的连接性
• 用于 M8000 系列 BER 测试解决方案的 M8070A 系统软件提供了更多功能

关键应用

随着器件和接口速度的不断提升以及复杂程度的日益加深，M8195A 任意波形发生器凭借其丰富的功能，能够为您生成所需的信号，满足数字应用、光电通信、前沿研究、宽带雷达和卫星通信等领域的应用需求。

• 相干光通信——单个 M8195A 模块可生成两个独立的 I/Q 基带信号（双偏振＝4 通道），波特率可达甚至超过 32 GBaud
• 多电平/多通道数字信号——可生成波特率高达 32 GBaud 的信号，例如 NRZ、PAM4、PAM8、DMT 等。还可支持 HDMI™、C-PHY™ 和 D-PHY™ 等协议。嵌入/解嵌通道，添加抖动、ISI、噪声及其他失真
• 物理、化学与电子研究——生成具有严格数学定义的任意波形、精确的超短脉冲和超宽带线性调频
• 宽带射频/微波――可生成瞬时带宽为直流至25 GHz 的超宽带射频信号，适用于航空航天、国防和通信领域
• 针对应用中的随机干扰（RI）源，需要使用 M8070A

是德科技 M8195A 任意波形发生器（AWG）在一个单插槽 AXIe 模块上同时提供多达 4 个输出通道，采样率高达 65 GSa/s，带宽高达 25 GHz，垂直分辨率为 8 位。

随着器件和接口速度的不断提升以及结构日益复杂，M8195A AWG 凭借其丰富的功能，能够为您生成所需的信号，满足数字应用、前沿研究、宽带雷达、卫星通信和光纤通信等领域的应用需求。

先进的 3 级序列发生功能可实现更长的信号场景。当 M8197A 模块需要与多个 M8195A 模块同步时，还可使用外部动态控制选件。

M8195A 任意波形发生器提供触发输入，与 M8197A 多通道同步模块结合使用时，可实现 ±20 ps 的时延准确度。

当与 N5990A 软件选件 151 和 153 配合使用时，M8195A 可提供 HDMI 和 MHL 接收器测试解决方案。

M8195A 任意波形发生器还可以由配备 M8085A 软件插件的 M8070A 比特误码率测试系统软件控制，以生成符合 MIPI C-PHY™ 和 D-PHY™ 标准的测试信号。

M8195A 任意波形发生器与 81195A 光调制发生器软件相结合，提供了一种创新的实时信号生成方法，可将您的测试速度提高 100 倍。

它能够实时生成信号并进行衰减。通过使用 FIR 滤波器和其他 DSP 功能，可以进行脉冲整形，并改变光压力测试条件，例如偏振模色散（PMD）或相位噪声。

借助实时模式、序列生成功能和深存储器，您可以突破以往的限制，探索新的测试领域。发掘新机遇。

其他信息：

M8195A 还可以通过系统软件套件 M8195S 提供。M8195S 可以根据所需的通道数进行动态配置。除了模块本身之外，还可以自动添加 AXIe 机箱、嵌入式控制器或外部个人电脑连接功能。此外，系统在发货前已完成预配置。
