设备与无线局域网解决方案 利用 PROPSIM 信道仿真技术优化移动设备和 Wi-Fi 设备的终端用户体验及吞吐量

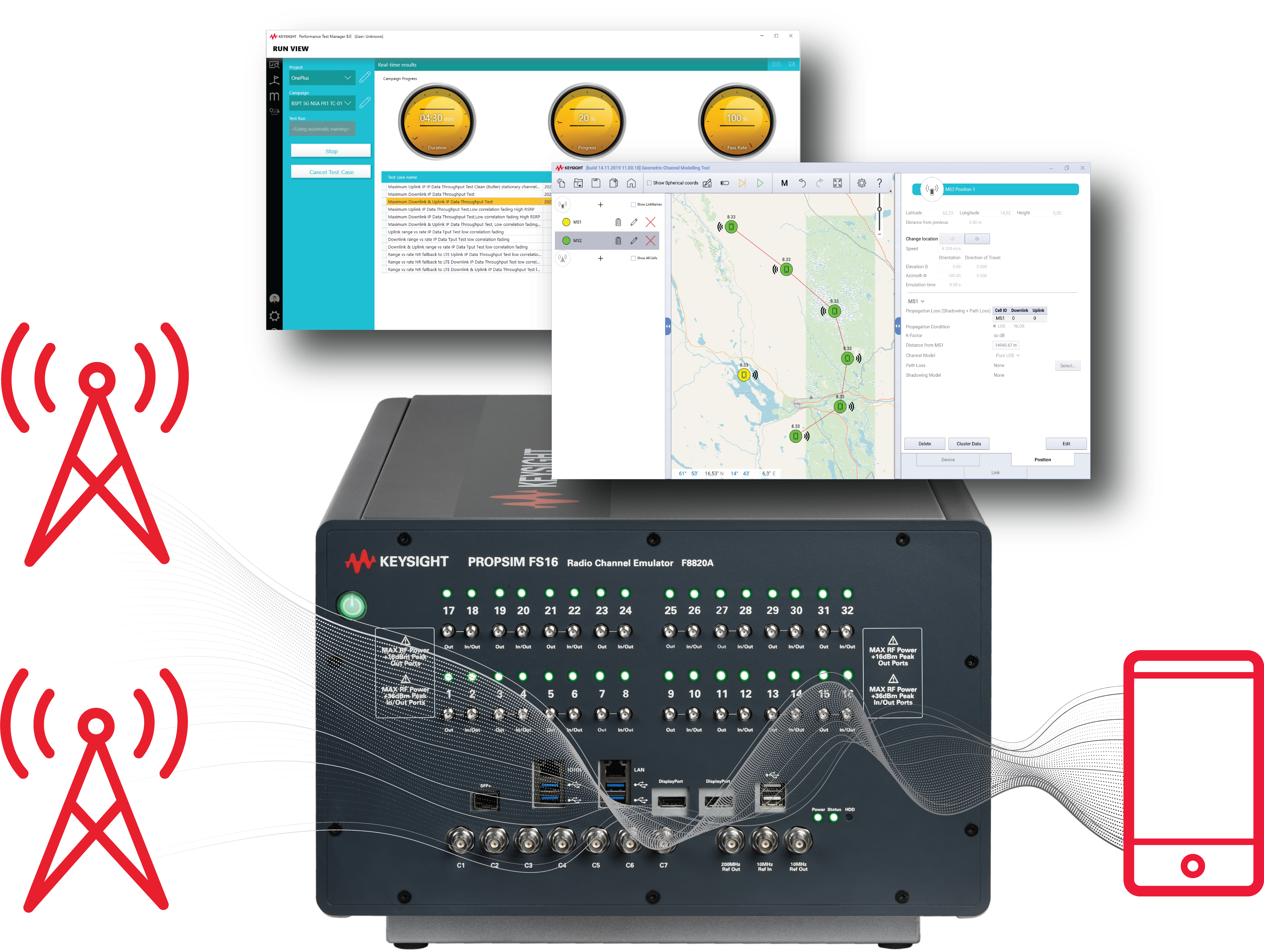

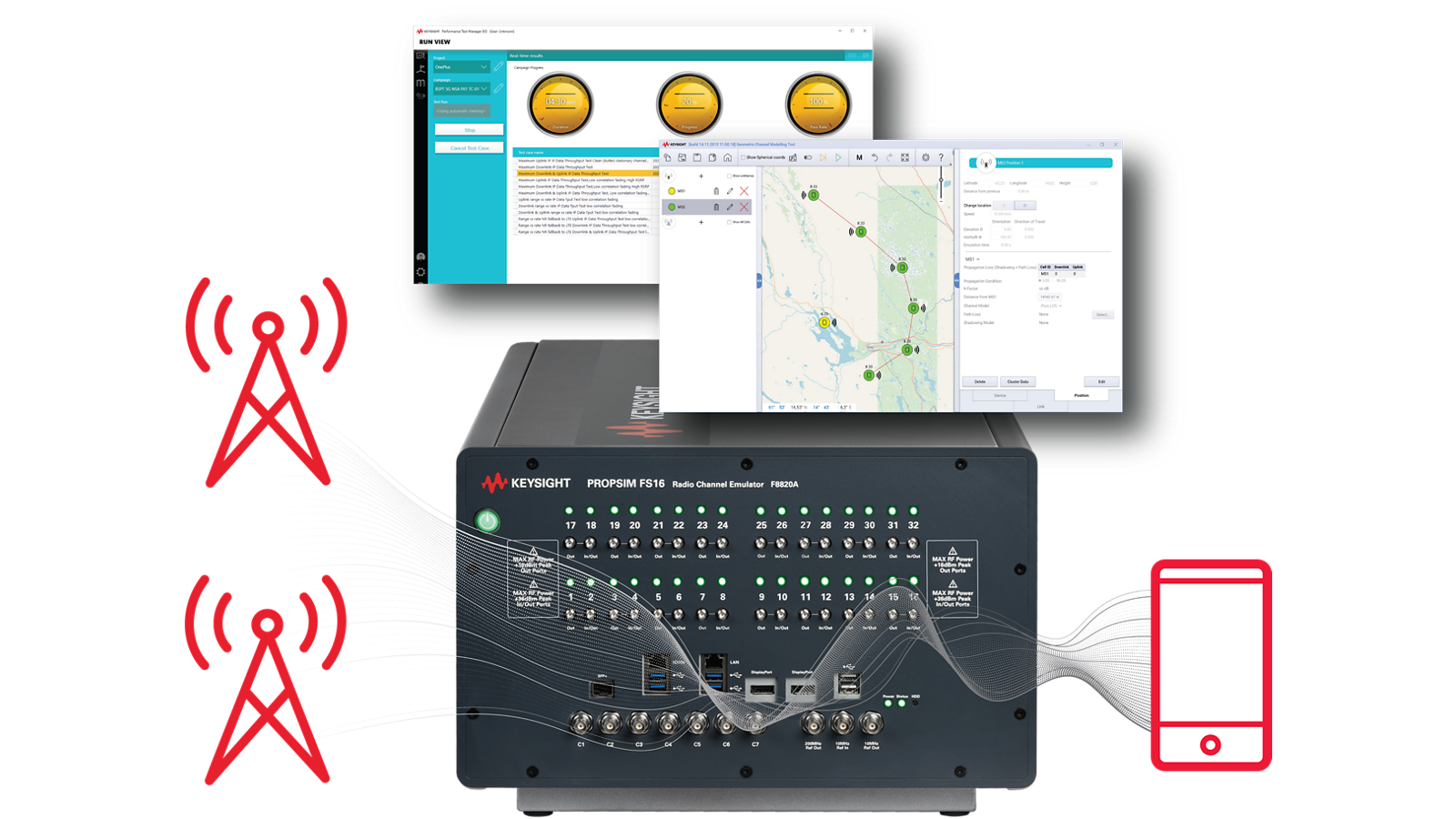

是德科技的S8811A真实网络设备性能测试工具包，可让您在真实基础设施环境中测试设备性能。借助该工具包，您能够通过连接至商用网络的真实基站，配合终端服务，验证设备的性能表现。该工具包包含用于结果分析的设备故障排除解决方案。

S8811A工具包提供：

• PROPSIM 5G信道仿真器（PROPSIM FS16或PROPSIM F64）及标准工具信道仿真软件应用程序
• 即用型测试场景，用于测试配备MIMO和Massive MIMO基站的手机、无线调制解调器或平板电脑（频率范围1）

该工具集可扩展至：

• 设备测试自动化控制与结果记录，实现全天候不间断测试
• 即用型数据吞吐量测试用例，用于测试配备MIMO和Massive MIMO基站的手机、无线调制解调器或平板电脑（频率范围1）
• Channel Studio GCM工具软件，可实现定制化几何通道建模，适用于7GHz以下频段测试。
• Channel Studio RF Field-to-Lab工具用于虚拟路测案例创建
• 是德科技 Nemo 现场测试工具
• 是德科技 Nemo 5G 设备分析

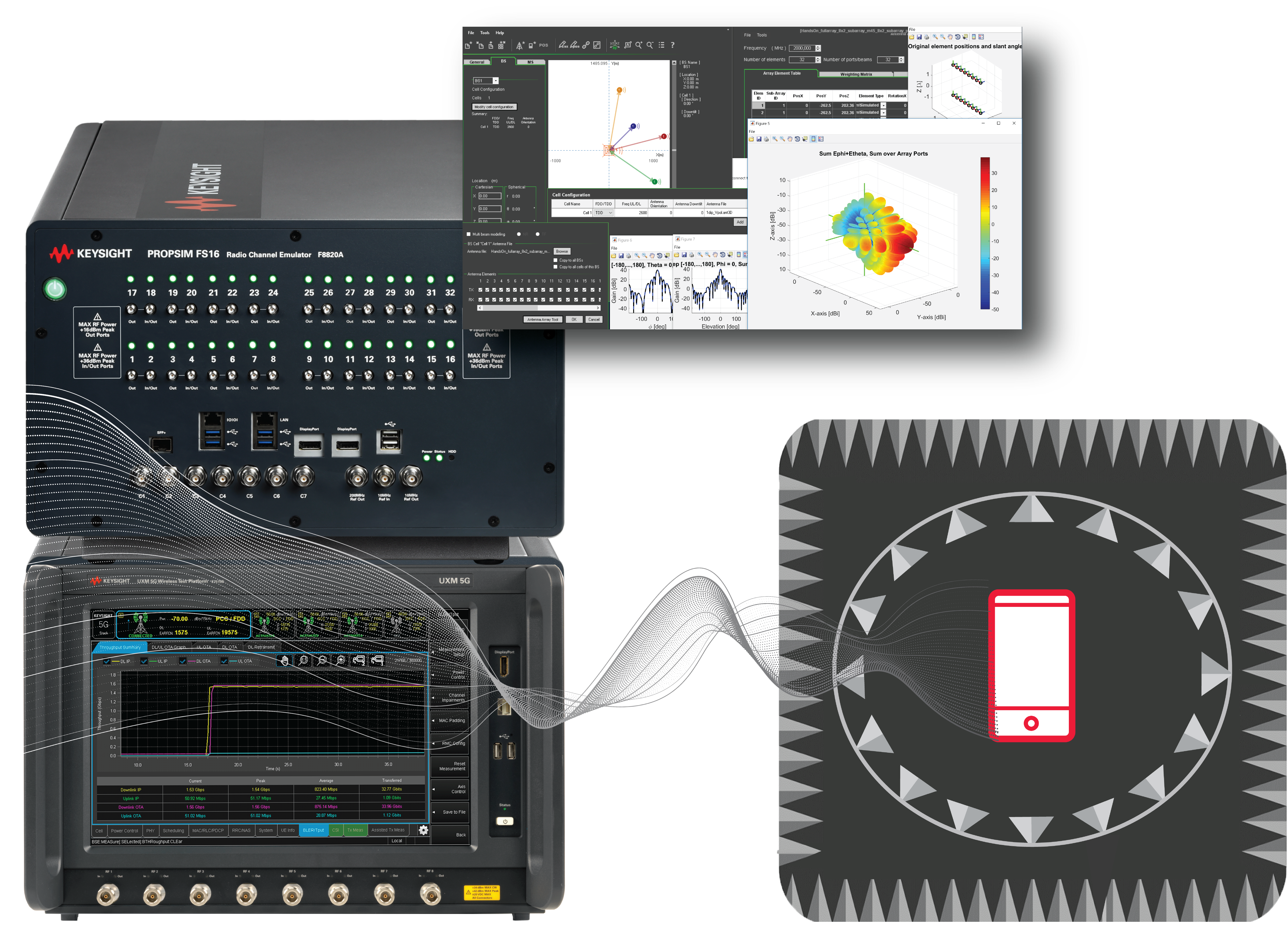

是德科技 S8810A MIMO OTA 仿真器工具套件通过准确仿真现实世界中的无线信道条件特性来应对测试挑战。借助这个工具套件，您能够可靠且经济高效地仿真 MIMO OTA 无线信道模型，从而在实验室环境中便能测试 5G 设备。

MIMO性能经过验证，能够显著优化网络性能，为移动设备用户提供更优质的服务质量。

S8810A 工具套件提供：

• 经过验证的信道模型，适用于CTIA、CCSA、3GPP和移动运营商（LTE）强制实施的MIMO OTA测试计划
• 3GPP NR MIMO OTA 第16版工作项所针对的扩展测试计划，从而满足5G MIMO设备验证需求
• 获得主要系统集成商的支持，可在其MPAC测试环境中提供经过验证的性能，进行全面的OTA测试。

该工具套件的基础是采用MIMO OTA无线信道模型的Keysight F8800A PROPSIM F64或F8820A PROPSIM FS16多端口射频信道仿真器平台。

该工具套件可通过是德科技E7515B UXM无线测试平台进行扩展，从而模拟5G NR和LTE小区来测试MIMO OTA设备。是德科技在整个行业中较早就开始为客户提供综合信道仿真和网络仿真解决方案，用于执行5G设备MIMO OTA测试。

是德科技 S8812A 毫米波设备真实网络性能测试工具套件可帮助您在真实基础设施上进行设备测试。借助 S8812A 工具套件，您能够利用连接至商用网络的真实基站和终端用户服务来验证设备性能。该套件包含设备故障诊断解决方案，可对测试结果进行分析。

S8812A 工具套件提供：

• PROPSIM 5G 信道仿真器（PROPSIM FS16 或 PROPSIM F64）和 Standard Tools 信道仿真应用软件
• 是德科技的毫米波接入仪器 M1740A、E7770A 以及空中接口多探头电波暗室，适用于 gNB 基站和移动设备。
• 现成的测试场景，用于借助毫米波基站测试手机、无线调制解调器或平板电脑

该工具套件还可扩展，从而提供：

• 设备测试自动化控制和结果记录功能，实现全天候测试
• 现成的数据吞吐量测试案例，用于借助毫米波基站测试手机、无线调制解调器或平板电脑
• Channel Studio GCM 工具软件，可为毫米波及 7 GHz 以下测试建立定制的几何信道模型。
• Channel Studio 射频外场到实验室工具，可创建虚拟路测的测试案例
• 是德科技 Nemo 外场测试工具

使用 S8815A WLAN 射频和数据性能测试工具套件，芯片和设备制造商以及测试实验室能够在逼真、复杂的真实 3D 传播信道条件下验证新 WLAN 功能特性和产品的互操作性与性能。

用于 Wi-Fi 6E 和 Wi-Fi 7 测试的关键信道仿真功能：

• MIMO 和 MU-MIMO 拓扑结构 2x2、4x4、8x8、16x16
• 出色的 EVM（最高 -50 dB）使您能够测试调制阶数高达 4096QAM 的 802.11ax 和 802.11be 设备
• 射频范围 0.45-7.25 GHz，信号带宽 160/320 MHz，聚合信号带宽高达 1600 MHz

S8815A WLAN 射频和数据性能测试工具套件具有自动化测试功能，能够 7x24 全天候、端到端地测试真实接入点与真实设备之间的互操作性和数据性能。 它支持对多个接入点和设备进行测试，从而仿真眞实的射频移动性和干扰减损条件。

S8815A 工具套件可扩展，通过嵌入式信号分析仪和信号生成功能对 Wi-Fi 接入点及 Wi-Fi 设备进行射频 MIMO 测量。是德科技的PathWave 高吞吐量 WLAN调制分析软件与用于 WLAN 802.11 测量的PathWave 。

包括设备、芯片组和移动网络运营商在内的整个移动生态系统，都受益于使用真实设备进行的实验室测试。S8809A 射频现场到实验室工具套件可在实验室环境中模拟真实世界条件。

• 测试设备与真实网络的互操作性。​
• 在真实射频移动性和干扰条件下对设备性能进行基准测试。
• 验证新技术的推出。在研发过程中尽早发现并解决问题。​
• 在实验室中参照实测现场条件进行测试，以在可重复且受控的测试环境中获得高测试覆盖率。
  ​

S8809A工具集可通过以下方式扩展：

• Channel Studio GCM 用于三维空间场景与动态运动建模。
• PathWave 与PathWave 软件，用于对具备嵌入式信号分析与信号生成能力的设备进行额外的射频MIMO测量
• WaveJudge 无线分析仪，用于协议解码、故障排查与分析

深入洞察 5G 设备在真实信道条件下的性能

是德科技 S8708A 5G 先进性能测试工具套件支持您在实验室中对移动设备进行可靠测试。 该端到端无线设备测试解决方案使芯片和设备制造商能够与移动运营商在实验室环境中共同评估和优化5G设备的性能。作为是德科技5G网络仿真解决方案系列的组成部分，该工具套件可满足整个设备开发工作流的测试需求，覆盖从早期设计阶段到验收和制造阶段的全部环节。

是德科技 S8709A 虚拟路测工具套件是一个能够仿真真实环境的实验室测试环境，可在各种网络信令和无线信道条件下对 5G 设备进行验证。 该套件提供完全可控的测试场景，可快速实施系统化的性能验证。此外，它还支持用户高效分析部署在非独立组网（NSA）或独立组网（SA）网络中，以及处于各种移动场景下的5G新空口（NR）设备的性能。

S8709A 虚拟路测工具套件的一项独特优势在于能够将真实环境记录导入测试工作流程。通过在单一实验室解决方案下整合仪器与测试环境，它可协助研发团队开展可重复的真实环境性能测试。用户可访问外场测得的几何信道模型与高容量衰落选项，以及重现特定运营商网络功能的信令脚本。

是德科技的5G信道仿真和网络仿真解决方案与Nemo Outdoor及5G设备分析工具无缝集成，使用户能够根据现实移动场景（例如高速列车等严苛条件）快速轻松地验证最终用户体验。 S8709A 虚拟路测工具套件能够将野外采集的数据导入自定义测试场景，从而在可控的实验室环境中可靠且可重复地重现信令事件和无线信道环境。

6 GHz 以下的大规模 MIMO

大规模 MIMO 可进一步扩大 5G 和 LTE 的小区容量。工程师使用合适的工具，能够快速验证网络与设备的互操作性及其在真实环境中的工作性能。

采用完整天线阵列采样的大规模MIMO解决方案，可在所有天线阵列端口上同时进行采样，从而对多个移动设备间的空间分离情况进行贴近现实的建模，验证多用户MIMO三维波束成形的性能。 您可验证从 16x16bi 到 64x16bi 的性能，获取完整的基站多用户 MIMO TM9 用户设备反馈；还可进行基于上行链路 SRS 的大规模 MIMO 调度器/波束成形器测试。

若需重点测试用户设备与基站的多用户、多无线接入技术（RAT）及切换移动性能，更经济高效的方案是采用外部射频模拟组合器或移相器矩阵，通过简化的部分天线阵列采样进行大规模MIMO测试。该方案支持天线阵列行/列组合配置，并可实现虚拟探针/“钥匙孔信道”的信道仿真配置。

是德科技PROPSIM F645G 大规模 MIMO 信道仿真解决方案

• 多通道实时采样和相干信号处理能力带来出色的准确性和覆盖范围
• 完全符合 3GPP 5G NR 空间信道模型。符合 3GPP 38.901 的信道模型。支持Urban Micro、Urban Macro、室内办公以及自定义部署场景。
• 具有 16TR、32TR、64TR、128TR 天线端口和 2/4/8/16/32 层的基站——在所有端口上进行相干采样
• 部分一级服务提供了LTE和5G大规模MIMO测试的测试计划
