• 符号误码分布
• 连续比特误码距离分布
• 误码图
• 丢帧率（统计结果和估计结果）

适用于 M8000 系列 BER 测试解决方案的 M8070B 系统软件可以通过附加软件包（例如 M8070ADVB 或 M8070EDAB）进一步增强功能，从而充分发挥 M8040A、M8020A 和 M8030AJ-BERT 。
M8070EDAB 误码分布分析套件提供了突发机制分析、丢帧率评测和误码图等功能。
例如，您可以通过分析误码图，轻松评测 FEC 解码器裕量，或找出产生系统误差的根本原因。

图 1：测量的和估计的每帧符号误码分布

先进波形工具的基本功能特性（免费使用）

• 导入是德科技加密的波形（*.wfm）或用户自定义的波形（*.bin、*.txt/.csv/.dat、*mat、*wv）
• 用户可以重新采样或指定时标因子
• 支持 SCPI 命令
• 将经过校正的波形下载到指定的信号发生器（X 系列 SG、PXU VXT、VXG）
• 显示波形图（频谱、时域、累积分布函数）
• 导出波形文件（*.wfm）

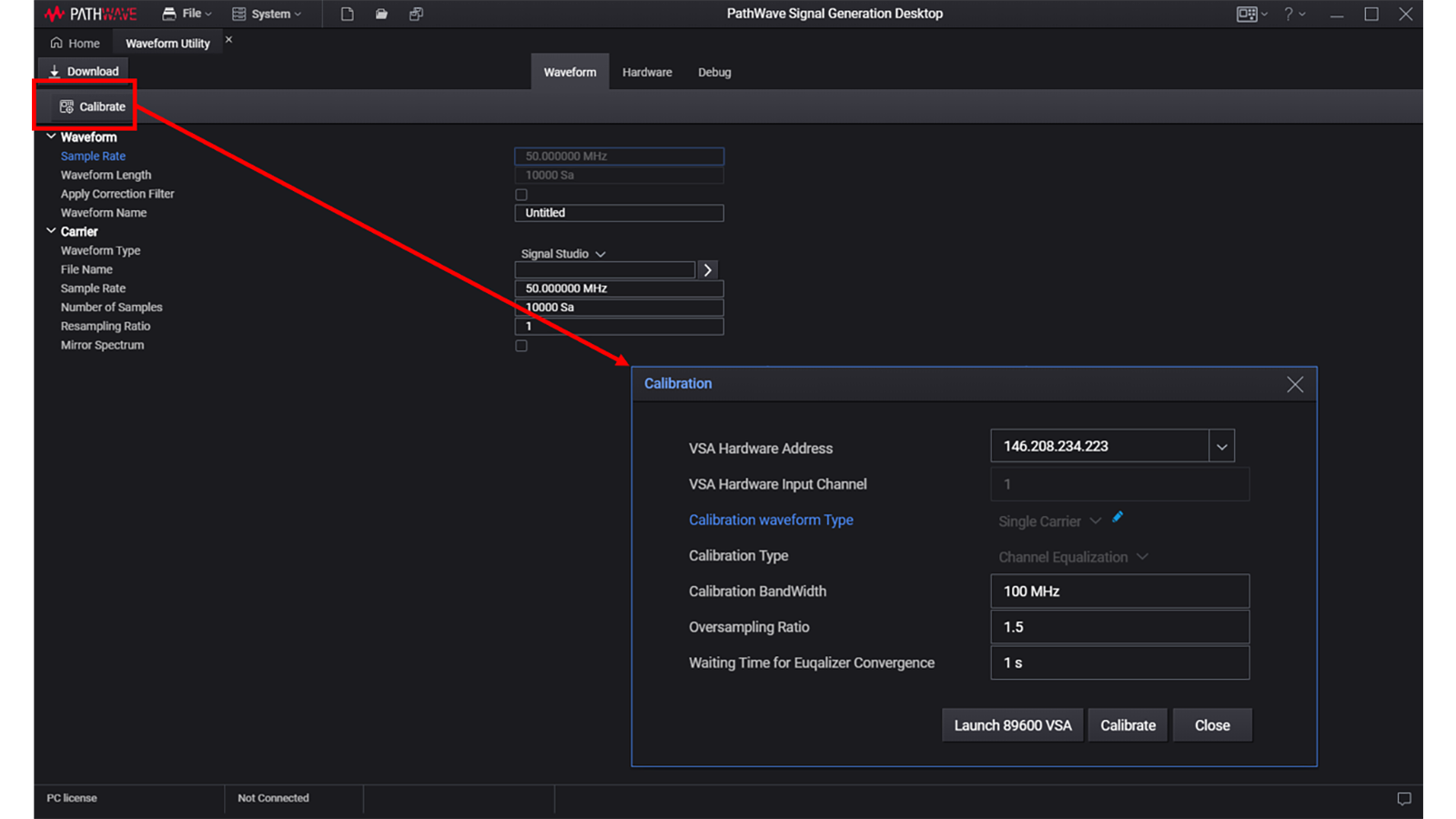

AWU 的高级功能特性（需要 N7618APPC 许可证）

• 支持三种引导式校准方法（信道均衡、IQ 校准、多音频校准）
• 使用调制参考信号的传统信道均衡（需要 89601200C/89601AYAC）
• 使用参考序列进行 IQ 校准，主要用于外部 IQ 调制器（需要 89601200C）。
• 使用多音频信号进行多音频校准，不受信号发生器和信号分析仪的带宽限制（需配备89601200C型号设备）
• 用户可以直接导入 89600 VSA 的 EQ 频率响应曲线作为校正文件（csv 文件）。
• 支持在时域中叠加的 t 个波形段
• 支持在频域中叠加多个载波
• 支持波峰因数缩减（CFR）
• 当所有导入的波形均未加密时导出 bin 文件

• 生成5G候选波形信号，包括FBMC、UFMC、GFDM，以及支持SCMA和NOMA多址接入的F-OFDM。
• 为模拟调制、汽车雷达、无线连接、陆地移动无线电、数字视频、广播音频、新兴无线技术、5G 以及航空航天/国防行业中的定制/专有应用生成定制的 OFDM 和 IQ 波形。
• 与89600 VSA软件配合使用，为通道测量生成编码通道探测激励
• 适用于 LTE、WLAN 802.11a、802.15.4、802.15.4g、ITU G.9959、DVB-T/H、ISDB-T、DVB-S2X、DOCSIS 3.1、APCO25、TETRA、NXDN、dPMR、DECT、DMR、ARIB、DAB、CDR DMR 等应用定制的 OFDM 和 IQ 快速设置
• 支持单载波或多载波，具有灵活的频率偏移、功率偏移和相位配置
• 保存至 89600 设置文件或 X 系列测量应用设置文件，用于调制分析（同时支持 MIMO 设置生成）
• 通过简单易用的参数化图形用户界面加速定制信号的生成过程
• 将 89600 VSA 导出的均衡文件应用于通道校准
• 包括KeysightCare

• BERT 扫描
• 抖动容限
• 被测器件控制界面
• 参数扫描
• 外部 CDR 控件
• 实时示波器可作为误码检测器使用
• 自动去加重优化

适用于 M8000 系列 BER 测试解决方案的 M8070B 系统软件可以通过附加软件包（例如 M8070ADVB 或 M8070EDAB）进一步增强功能，从而发挥出 M8040A、M8020A 和 M8030AJ-BERT 。
M8070ADVB 先进测量套件还提供了一些先进的功能特性，例如自动抖动容限测试和参数扫描、眼图测量或外部设备整合，例如电或光时钟恢复，或使用实时示波器进行误差分析。

图 1：自动抖动容限测量

轻松控制仪表，简化自动操作

PathWave BenchVue 应用程序可轻松控制您的功率计进行数据记录，并通过多种显示选项呈现测量结果，助您更轻松地进行分析。

• 适用于从一台到多台功率计的特定测试配置，可轻松控制功率计/传感器进行测量。
• 通过多种显示类型直观地记录和显示实时测量结果，助您更快解读数据。
• 只需点击三次，即可将数据结果快速导出至MATLAB Microsoft Excel 或 Word 等常用工具进行进一步分析。
• 通过内置无线和雷达预设，更快地完成测量设置
• 利用 Command专业 Test Flow 功能生成的测试序列，更轻松地实现自动化测试。
• 可订阅KeysightCare

• 新购仪器中包含许可证

• 可生成双I/Q信号（BPSK……QAM256），具有灵活的信号参数（例如脉冲形状、时延）和每对I/Q信号高达8 GSym的速率
• 与 M8196A 结合使用时，符号率高达 50 Gbaud；与 M8195A 结合使用时，高达 75 Gbaud；与 M8194A 结合使用时，高达 100 GBaud。
• 选件 RSP（实时信号处理）与 M8195A 结合使用，可在运行时即时改变信号参数（例如脉冲形状、时延），无需下载新波形。
• 选件 OSP 与 M8195A、M8196A 或 M8194A 配合使用，能够合成光信号特性。

     - 相位噪声（激光线宽）

     - 偏振控制（偏振旋转 > 1000 千弧度/秒）

     - 静态偏振模色散（PMD）高达 218 ps（差分群时延）且大于 11000 ps²（二阶 PMD）

     - 选件 RSP 与 M8195A 配合使用，可实时改变光信号特性

81195A 光调制发生器软件采用了全新的光测试方法。与 M8195A AWG 结合使用时，它能够利用独有的实时模式将测试速度提升 100 倍。这有助于长途、城域和数据中心互连相干光传输应用的设计工程师最大限度提高测试效率，从而减少开发时间和成本。

81195A 可生成双 I/Q 信号，结合已定义的信号参数和光信号特性，可进行偏振复用相干信号传输测试。当与 M8195A 4 通道 AWG 配合使用时，它能够借助一个 M8195A 模块（选件 RSP）在实时编码模式下生成高达 32 GBaud 的传输信号，且每通道可达 8 GSym。

选件 OSP 可在 M8195A、M8196A 或 M8194A AWG 上对光信号特性和接收机压力条件（包括相位噪声、偏振旋转、偏振模色散）进行确定性仿真。结合选件 RSP 使用时，可在 M8195A 上实时更改这些信号特性的参数，而无需下载新波形。

有关脉冲发生器的更多信息，请访问是德科技脉冲发生器产品页面。

Waveform Builder旗舰 定制波形。

Keysight 33503B BenchLink Waveform Builder旗舰 功能全面的波形生成软件，适用于脉冲/函数/任意波形发生器。它使您能够充分利用 Keysight 33200、33500、81100 系列波形发生器的信号生成功能，轻松而快速地创建定制波形！

这款基于 Microsoft^Windows®的程序提供了方程编辑器、波形运算和绘图工具等易于使用的创建工具，还配有内置波形库供您选择现成的波形，助您灵活创建定制信号。它还提供了波形序列发生器、滤波器和窗口功能，让您能够轻松修改和进一步定制波形。

借助 BenchLink Waveform Builder旗舰 您可获得先进的信号生成和编辑功能，无需再花费数小时进行编程。

• 无论是常见信号（正弦波、方波、三角波、斜波、脉冲、指数）还是复杂信号，您都可以在波形库中轻松快速地找到。
• 无需手绘，使用点和线绘图模式即可创建定制的形状
• 方程编辑器允许您利用精确的多项式创建波形
• 序列编辑器允许您构建和排列复合波形，对设计进行优化。
• 滤波和窗口功能使您能够实现波形间的平滑过渡。
• 快速傅立叶变换（FFT）可让您查看信号的频率特性
• 互补累积分布函数（CCDF）曲线可让您查看信号的功率特性

该软件支持以下是德科技产品：

• 33600A 系列 Trueform 波形发生器，80 和 120 MHz
• 33500B 系列波形发生器，20 和 30 MHz
• 33210A、33220A、33250A 函数/任意波形发生器
• 33521A、33522A 函数/任意波形发生器
• 81150A、81160A、81180A 脉冲/函数/任意噪声发生器
• M8190A 任意波形发生器
• 3000 和 4000 X 系列InfiniiVision
• U2761A USB 模块化函数发生器

是德科技 N1081PLCA TX PLL 测试应用软件可与各种DCA 以便根据 PCI Express 5.0 PLL 测试规范快速、准确地执行 PLL 测量。

N1081PLCA 是一款易于使用的测试应用软件，它可以：

• 节省了解标准详情的时间
• 引导用户完成设置并依据 PCI Express 5.0 PLL 规范执行 PLL 测量
• 帮助用户使用定制配置调试器件
• 能够生成 HTML 报告，汇总器件性能测量数据

PLL 测量与调试解决方案：

• 根据数据速率（2.5、5.0、8.0、16.0 和 32.0 GT/s）执行 PLL 校准
• 详细测量结果包括 PLL 带宽、峰值响应、增益频率等

灵活且可扩展：

• 在 N1000ADCA 示波器上运行，可与 N1060A 精密波形分析仪或 Keysight N107x 系列 CDR（作为抖动接收器）配合使用。
• 与 Keysight M8000 系列比特误码率测试仪或 81160A 任意噪声发生器（作为抖动源）配合使用
• 根据一致性的合格标准或自定义的合格标准对全部参数或选定参数进行测试

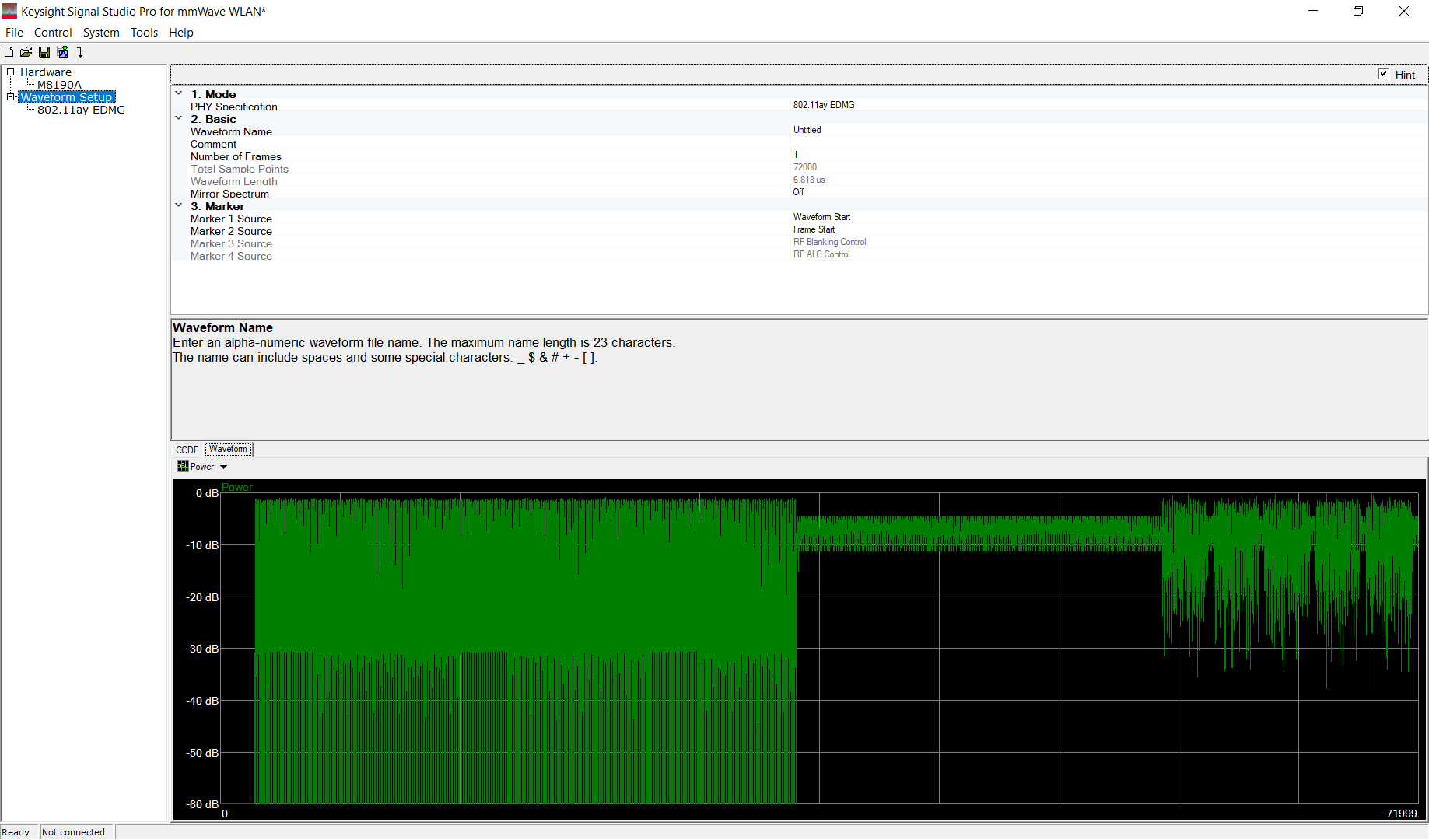

• 使用 Keysight AXIe 任意波形发生器离线播放预先生成的毫米波 WLAN 802.11ad 或 802.11ay 波形
• 需要具有 N7637APPC 许可证的 N7637C 软件来生成毫米波 WLAN 802.11ad 或 802.11ay 波形。
• 包括KeysightCare


• 为接收器测试创建完全编码的 WLAN 802.11ad 或 802.11ay 信号
• 支持单载波和 SISO 模式
• 支持 Keysight PXIe AWG 输出，具有 DUC 模式和用于毫米波信号的外部上变频器
• 包括KeysightCare


轻松控制函数发生器，简化自动操作

直观地控制函数发生器，并轻松加载来自计算机的定制任意波形。

• 通过云连接和控制函数发生器。
• 新购仪器均可订阅KeysightCare （已包含在内）。
