针对复杂数字电路板的非侵入式测试覆盖率
是德科技边界扫描分析仪为高密度电路板提供进阶 测试能力，无需物理探针接触即可实现精准故障隔离。该系统专为高效结构测试设计，可快速诊断复杂数字组件中的互连故障、短路、开路及卡死故障。 边界扫描技术可无缝集成至在线测试和功能测试系统，支持基于JTAG的扫描链。它能访问难以触及的网络，从而缩短测试开发周期并提升测试覆盖率。立即索取是德科技边界扫描分析仪报价。想深入了解该解决方案？请查阅以下资源。
获取难以触及的网络
无需物理探针即可实现对隐藏或不可触及引脚的测试覆盖，特别适用于高密度多层PCB和细间距元件。
快速、准确的故障隔离
快速检测并精确定位数字引脚级别的开路、短路和卡住故障，从而缩短调试时间并提高良品率。
无缝集成
轻松集成到在线测试和功能测试系统中，在不增加复杂性或延长测试时间的情况下扩展测试覆盖范围。
非侵入式结构测试
通过标准测试接入端口（TAP）执行结构诊断，无需侵入式探测或额外硬件仪器。
-
系统宽度
120 mm
-
CET端口
1
-
点击IO端口
4
-
远程测试可配置性
是的
典型配置

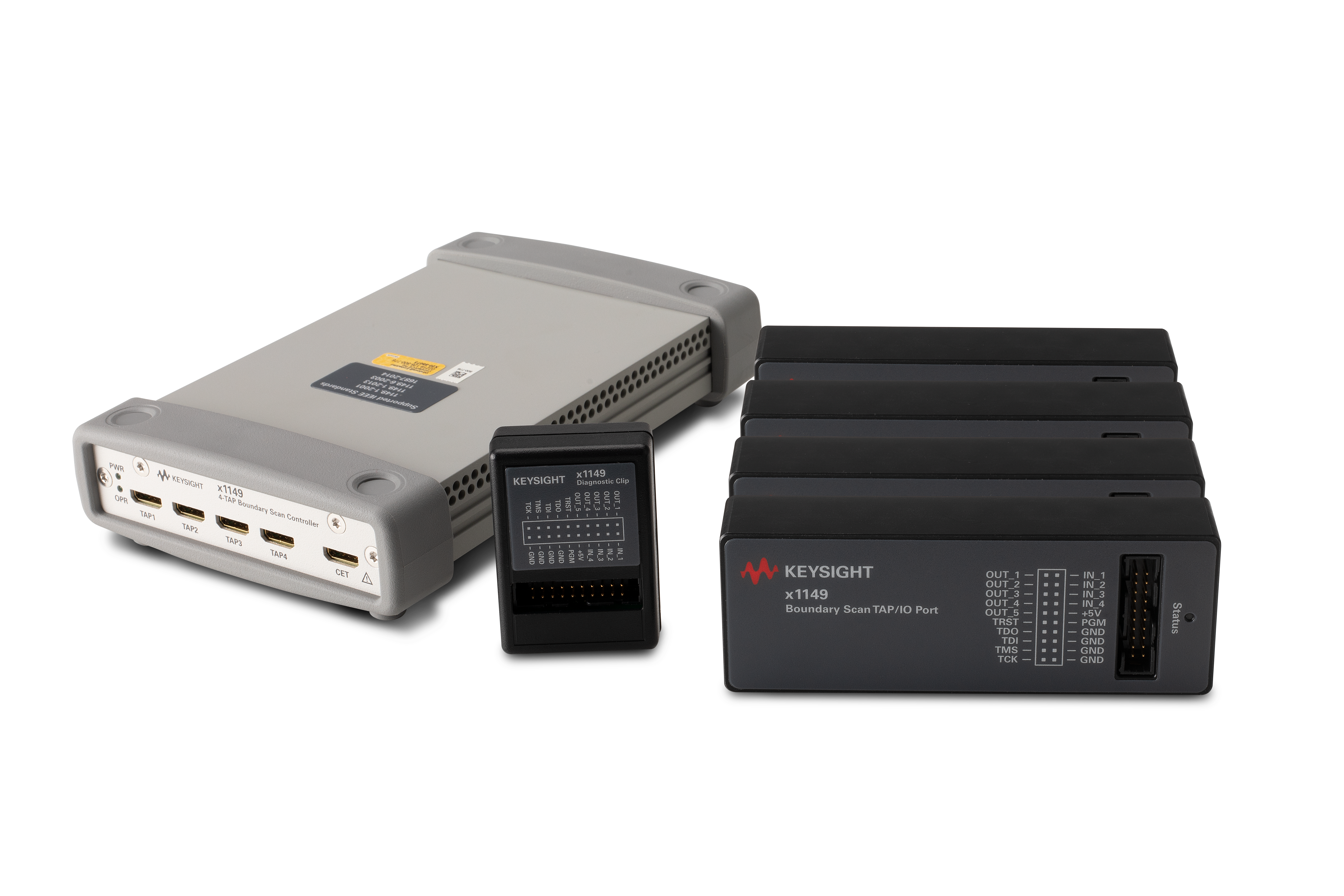

x1149边界扫描测试分析仪
服务 支持
通过精心策划的支持方案、优先响应机制和快速周转时间，实现高效创新。
获取可预测的租赁式订阅服务和全生命周期管理解决方案——助您更快达成业务目标。
KeysightCare ，享受卓越服务，获得专属技术响应等更多权益。
确保您的测试系统符合规格要求，并满足本地及全球标准。
通过内部讲师指导的培训和在线学习，快速掌握测量技能。
下载是德科技软件或将您的软件更新至最新版本。
常见问题
边界扫描分析无需使用物理测试探针即可检测印刷电路板（PCB）上的互连线路。该技术基于IEEE 1149.1（JTAG）标准，通过嵌入兼容器件的扫描链直接访问并控制引脚状态。对于采用高密度元件且物理接触受限的现代PCB，此技术尤为重要。 边界扫描技术无需探针接触引脚，而是通过内部操控数字信号来检测开路、短路及其他结构性故障。它已成为早期原型验证、电路板调试及量产测试的强大工具。
此外，边界扫描分析仪支持对闪存和FPGA进行在系统编程，从而减少了对独立编程工作站的需求。边界扫描技术之所以被广泛采用，是因为它能够高效测试和调试复杂的电路板布局，尤其在传统测试方法因微型化和元件封装趋势而受限的领域。
传统的在线测试需要通过针床测试仪或飞针系统与PCB上的众多测试点进行物理接触。随着电路板日益紧凑和多层化，触及这些测试点变得越来越困难且成本高昂。边界扫描技术通过提供基于扫描功能的元件虚拟访问，消除了大部分物理接触需求，从而大幅减少所需测试探针数量并降低夹具复杂度。这使得测试夹具更小巧、成本更低，同时显著缩短了设置时间。
由于需要维护和校准的机械接口减少，持续维护成本也随之降低。由于许多测试可通过软件实现复用或更新，针对新电路板版本的修改更易于管理且成本效益更高。这种方法使制造商能够快速适应设计变更或测试计划更新，无需额外承担夹具重新设计费用，因此边界扫描技术成为适用于低产量和高产量生产环境的高可扩展性、高成本效益解决方案。
是的。边界扫描技术虽常用于检测数字信号线间的开路与短路，但将其融入更广泛的测试策略时，其能力可进一步延伸。例如，通过验证电路的预期逻辑行为，它能识别缺失或错位的元件。该技术还可协助检测卡死故障及特定信号完整性问题，尤其在数字通信总线领域表现突出。
当与进阶 配合使用或结合功能测试方法时，边界扫描分析可为内存、逻辑门和可编程器件等特定设备提供诊断反馈。在特定条件下，它还能验证器件方向以及电源和接地引脚间的连通性。 虽然边界扫描分析并非旨在取代所有形式的电气测试（如模拟测试或复杂功能验证），但它显著提升了难以触及区域的故障覆盖率。该技术通过与其他策略协同作用，有效提升整体电路板级测试的可靠性。
边界扫描分析仪非常适合系统内编程（ISP），因为它们能通过JTAG端口或边界扫描接口直接访问微控制器、FPGA和闪存等器件。这使得器件在焊接到电路板后仍可进行编程，从而降低物流复杂性并消除对预编程组件的需求。 在系统编程的灵活性使得固件或配置数据可在生产周期后期甚至现场更新时进行修改。通过将编程步骤嵌入测试序列，该技术还促进了自动化制造流程，有效缩短了人工操作时间。
通过边界扫描实现的ISP技术在生产多种产品变体或需要频繁更新固件的环境中尤为重要。该技术能最大限度降低库存风险，确保最终测试或电路板调试阶段始终编程最新固件，从而提升效率并简化整个制造过程中的版本控制。
是的。边界扫描分析仪在大批量生产中效果显著，尤其在速度、可重复性和自动化基础场景下。其软件驱动的特性使其能轻松集成到自动化测试设备和制造执行系统（MES）中。 测试计划制定后，可在多台设备间重复使用且人工干预极少。边界扫描测试通常运行迅速（仅需数秒），无需复杂夹具或人工探测，使其成为快速吞吐环境的理想选择。
边界扫描诊断的精准性确保故障能被快速识别，从而减少返工时间并提升良品率。边界扫描分析仪还支持实时故障记录与分析功能，这对工业4.0计划至关重要。对于寻求优化成本、质量和效率的大型制造商而言，边界扫描分析仪是经实践验证的解决方案，可从原型验证到量产阶段实现良好扩展。
