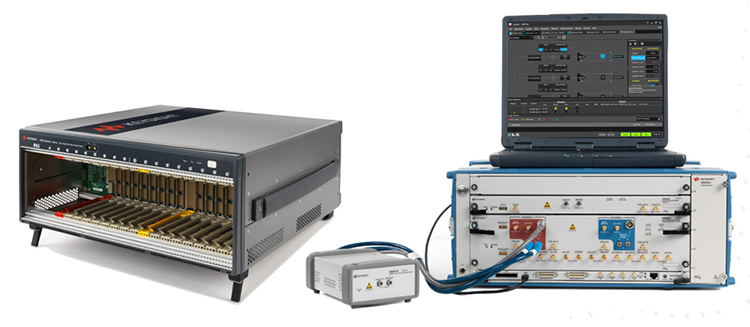

模块化系统

• 可从 6 种频率范围（高达 26.5 GHz）中选择，仅购买您所需的频率范围。
• PXI VNA 提供出色的测量速度、动态范围、迹线噪声和稳定度，可提高测量准确度和产品良率，并增加设计裕量。
• 全双端口矢量网络分析仪可插入单个PXI插槽中，为您的测试系统增添更多功能。
• 通过级联多个型号，满足您的多端口应用需求。
• 通过在多站点配置中添加模块，提高吞吐量并降低成本。

附件包括：

• 入门指南
• 快速入门海报

• 可从 6 种频率范围（高达 26.5 GHz）中选择，仅购买您所需的频率范围。
• PXI VNA 提供出色的测量速度、动态范围、迹线噪声和稳定度，可提高测量准确度和产品良率，并增加设计裕量。
• 全双端口矢量网络分析仪可插入单个PXI插槽中，为您的测试系统增添更多功能。
• 通过级联多个型号，满足您的多端口应用需求。
• 通过在多站点配置中添加模块，提高吞吐量并降低成本。

附件包括：

• 入门指南
• 快速入门海报

• 可从 6 种频率范围（高达 26.5 GHz）中选择，仅购买您所需的频率范围。
• PXI VNA 提供出色的测量速度、动态范围、迹线噪声和稳定度，可提高测量准确度和产品良率，并增加设计裕量。
• 全双端口矢量网络分析仪可插入单个PXI插槽中，为您的测试系统增添更多功能。
• 通过级联多个型号，满足您的多端口应用需求。
• 通过在多站点配置中添加模块，提高吞吐量并降低成本。

附件包括：

• 入门指南
• 快速入门海报

• 可从 6 种频率范围（高达 26.5 GHz）中选择，仅购买您所需的频率范围。
• PXI VNA 提供出色的测量速度、动态范围、迹线噪声和稳定度，可提高测量准确度和产品良率，并增加设计裕量。
• 全双端口矢量网络分析仪可插入单个PXI插槽中，为您的测试系统增添更多功能。
• 通过级联多个型号，满足您的多端口应用需求。
• 通过在多站点配置中添加模块，提高吞吐量并降低成本。

附件包括：

• 入门指南
• 快速入门海报

• 可从 6 种频率范围（高达 26.5 GHz）中选择，仅购买您所需的频率范围。
• PXI VNA 提供出色的测量速度、动态范围、迹线噪声和稳定度，可提高测量准确度和产品良率，并增加设计裕量。
• 全双端口矢量网络分析仪可插入单个PXI插槽中，为您的测试系统增添更多功能。
• 通过级联多个型号，满足您的多端口应用需求。
• 通过在多站点配置中添加模块，提高吞吐量并降低成本。

附件包括：

• 入门指南
• 快速入门海报

• 16 个可同时工作的通道，单插槽 PXI 卡
• 输出电压：0 V 至 +30 V，电流：0 mA 至 +20 mA
• 16位分辨率，500千样本/秒更新速率/通道
• 存储器容量：1 MB/通道


M9188A 是一款 PXI 单插槽单极动态模拟数字转换器，具有 16 个通道，能够提供常用的高电压波形。它包括 4 个隔离模块（bank），每个模块有 4 个通道。

M9188A 主要特性

• 高电压输出功能- M9188A 可输出 0V 至 +30V 的电压，适用于如发动机电子控制单元等最高需要 +30V 的应用，无需额外设计信号调理电路。
• 内置电流源功能- 提供高达 +20mA 的动态电流源信号，无需使用额外的变流器或电源测量单元（SMU）。
• 输出保护与隔离- 可与输出放大器配合使用，具备短路和过温等保护功能。每通道配备输出断路开关，可实现模块与应用之间的隔离。
• 内置波形存储与仿真功能——每通道配备1MB存储器，可仿真采样周期为2µs至512µs的波形。支持高达500kSa/s的更新速率，可作为基础型任意波形发生器（ARB）使用。

选件：

• M9185A-001：8通道D/A转换器选件
• M9185A-002：16通道D/A转换器选件

主要应用技术指标

• 可为被测件(DUT)提供激励电压信号的 8/16 通道
• 适用于高压应用的 ±16 V 电压和高达 10 mA 的电流
• 16位分辨率

功能

• 隔离式数模转换器
• 可确保输出精度的传感功能

性能特征

• 直流电压：±16 V，电流高达10 mA
• 直流电流：高达 ±20 mA

M9185A 是一款全独立式隔离 D/A 转换器，能够在多达 8 至 16 个并行通道中提供高电压电平。 每个通道均可输出高达 ±16V 的电压，用作被测件（DUTs）的激励信号。

，M9185A DAC 还具有内置的传感机制，能够检测输出电压电平，并将信息反馈至 DAC 电路，以补偿被测件接收端的压降。从而确保了激励信号的精度。

在汽车行业中，大部分汽车应用都需要使用12V至14V的操作电压，并且对信号精度的要求非常严格。M9185A能够提供高达±16V的电压，且具有传感特性，非常适用于汽车行业。

是德科技 M9471A PXIe 扩频模块可直接与 M9410A 和 M9411A VXT PXIe 矢量收发器配合使用，覆盖高达 26.5 GHz 的频率范围。

• 实现 1 MHz 至 26.5 GHz 的无缝完整频率覆盖
• 具备高达 1.2 GHz 的信号生成与分析带宽，可满足 5G 和 Wi-Fi 等先进测试的需求。
• 谐波测量与杂散搜索
• 使用与台式仪器相同的测量应用软件PathWave 、X系列测量应用软件和矢量信号分析软件等，能够支持广泛的应用。
• 与 VXT PXIe 矢量收发器无缝连接

专为快速构建测试解决方案而设计，旨在加速实施制造测试

• 提高对无线元器件、功率放大器和射频前端模块进行制造测试的吞吐量
• 一个 18 插槽机箱最多可安装 4 个 VXT 收发器，从而提高测试密度，减少占用空间。
• 利用开源测试程序库和参考解决方案大幅缩短开发时间

• 内置由 FPGA 加速的测量功能，让您从设计之初就领先一步。
• 使用经过验证的软件优化测试程序，以更有效地执行噪声系数和特定标准测量。

• 高密度单插槽模块，每个模块提供 5 个通道
• 输出范围极为广泛，每通道高达 30 V / 500 mA
• 分辨率达到 6 μV / 100 pA
• 能够准确灵活地进行从直流到脉冲的测量，在500千次/秒采样率下脉冲宽度最小可达100微秒。
• 无缝电流量程
• 配合 PX0107A 低噪声滤波器使用，可实现 25 μVrms 的低电压电源噪声性能。


是德科技 M9614A 是一款 PXIe 5 通道源表模块（SMU）。它可执行高达 30 V / 500 mA 的精确测量，分辨率达到 6 μV / 100 pA。与台式 SMU 相比，PXIe SMU 具有更高的通道密度，而 M9614A 进一步提升了通道密度。 该模块还以低于传统 PXIe 4 通道 SMU 的单通道成本，提供了更宽的输出范围。 强大的脉冲和采样功能使 M9614A 能够以 500 kSa/s 的采样率执行从直流到脉冲的各种测量，脉冲宽度最小可达 100 μs。其无缝电流量程功能可节省更换量程所需的时间，并将动态范围扩展至四个量程，从而大幅缩短测试持续时间。 综上所述，M9614A 非常适合用于需要高通道密度的应用，例如半导体可靠性测试和集成电路（IC）测试。

专为快速、高性能的音频测量而设计

是德科技 M9260A 音频分析仪具有超低的残余失真和高幅度准确度，适用于进行快速、高性能的音频测量。此外，M9260A 还提供了便于开发人员使用的驱动程序和命令，因此可以轻松集成到与音频相关的任何 PXI 测试系统中。

实现研发、制造与维护之间的顺利过渡

是德科技 M9290A PXIe X 系列信号分析仪具有高达 26.5 GHz 的频率范围。它提供了包括扫描模式和 FFT 模式在内的丰富功能，帮助您加速完成测量任务。

• 使用体积更小而精度毫不逊色的微波分析仪进行测试
• 频率范围高达 26.5 GHz，占用 4 个插槽，性能完全符合技术指标，值得您充分信赖。
• 提供扫描模式和FFT模式，在测量速度、灵敏度和准确度之间实现更佳平衡

• 借助全频段跟踪发生器，可执行快速且经过校准的激励响应测量。
• 继承了 X 系列的优势，包括熟悉的用户界面和出色的代码兼容性
• 利用现成的驱动程序和SCPI命令，可以更简单地进行评估和编程控制。


应用

• 通用开关可控制外部设备，或接通/断开低负载或电源。

功能

• 100 通道单刀单掷（SPST）开关
• 100 伏均方根电压
• 1 A 开关/负载电流
• 25 W 最大功率

性能特征

• 350 毫秒高速开关闭合

M9133A 是一款安装在单个 PXI 模块中的高密度通用开关，具有 100 个独立的单刀单掷（A 型）开关。 该模块可为被测产品供电与断电，控制指示灯和状态灯，并驱动外部功率继电器和电磁阀。高速耐用的簧片继电器可承受100 Vrms电压和1 A电流，最大功率达25 W。用户可灵活选择坚固耐用的连接器模块或标准电缆连接方式。

软件驱动程序支持最常见的编程环境，例如 Visual Studio、C、C++、C#、Visual Basic、MATLAB 和 LabVIEW。高质量开关可确保获得值得信赖的测量结果，而高速舌簧继电器可提高测试吞吐量。使用 Keysight Connection专业 可以轻松快速地完成安装和配置。
