模块化系统

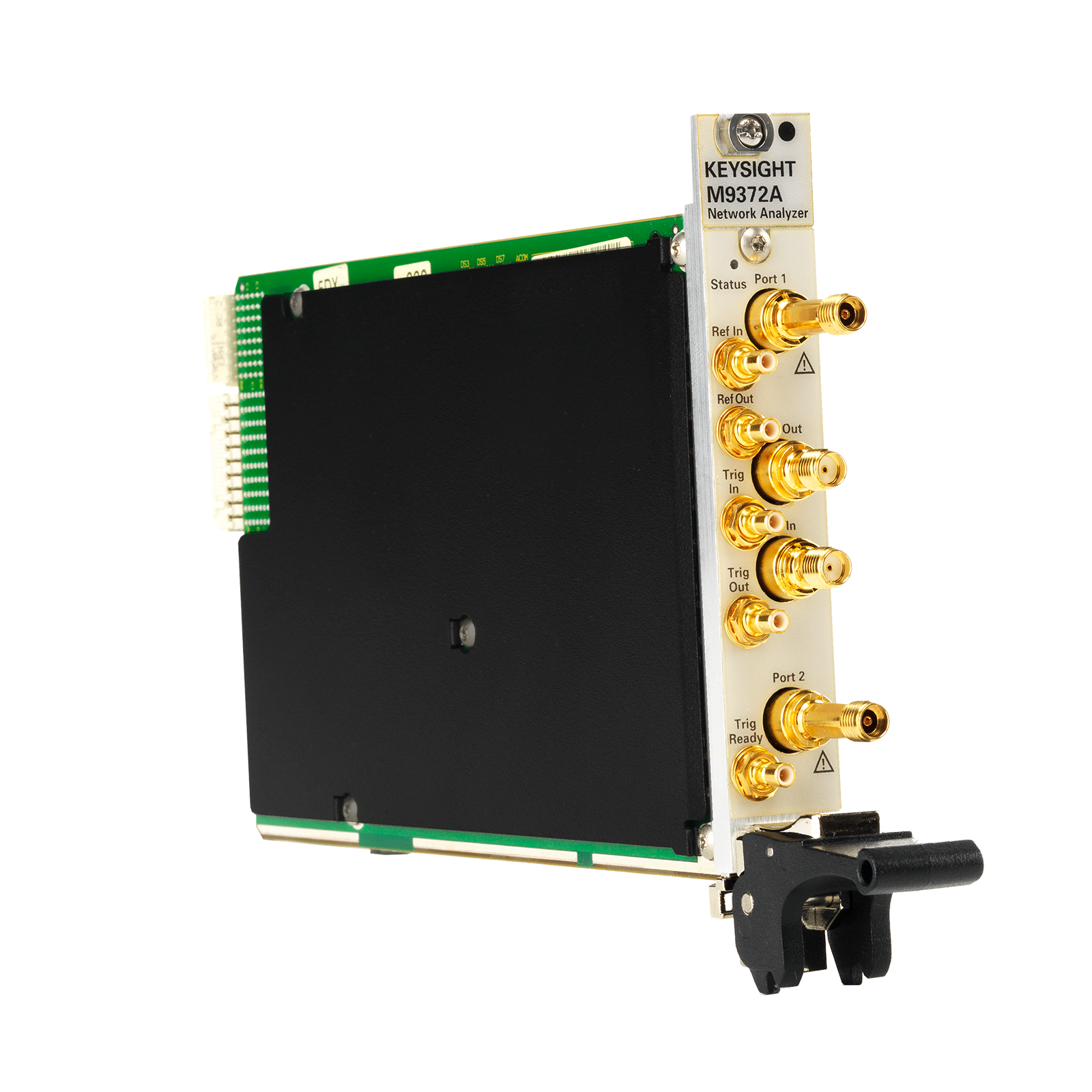

• 可从 6 种频率范围（高达 26.5 GHz）中选择，仅购买您所需的频率范围。
• PXI VNA 提供出色的测量速度、动态范围、迹线噪声和稳定度，可提高测量准确度和产品良率，并增加设计裕量。
• 全双端口矢量网络分析仪可插入单个PXI插槽中，为您的测试系统增添更多功能。
• 通过级联多个型号，满足您的多端口应用需求。
• 通过在多站点配置中添加模块，提高吞吐量并降低成本。

附件包括：

• 入门指南
• 快速入门海报

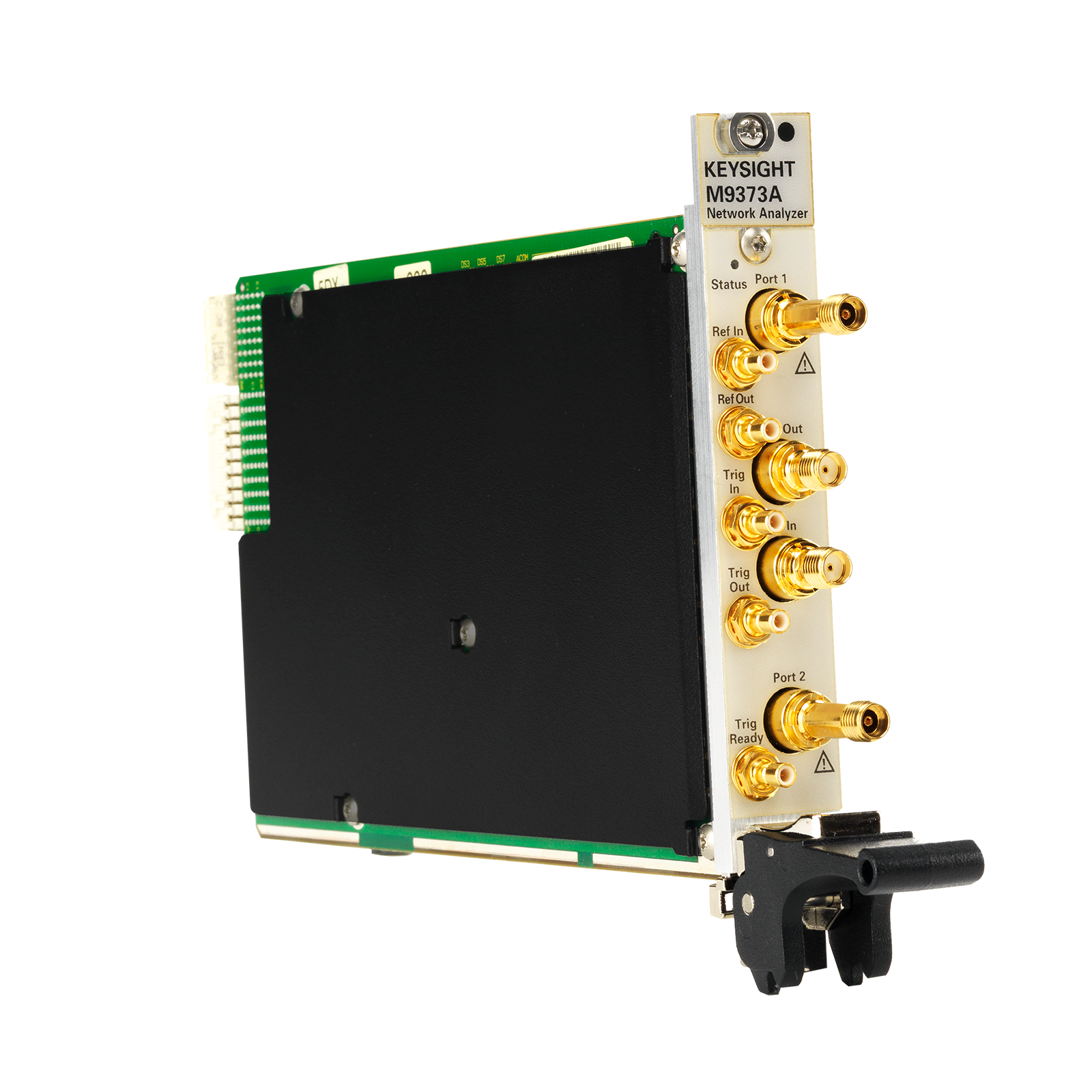

• 可从 6 种频率范围（高达 26.5 GHz）中选择，仅购买您所需的频率范围。
• PXI VNA 提供出色的测量速度、动态范围、迹线噪声和稳定度，可提高测量准确度和产品良率，并增加设计裕量。
• 全双端口矢量网络分析仪可插入单个PXI插槽中，为您的测试系统增添更多功能。
• 通过级联多个型号，满足您的多端口应用需求。
• 通过在多站点配置中添加模块，提高吞吐量并降低成本。

附件包括：

• 入门指南
• 快速入门海报

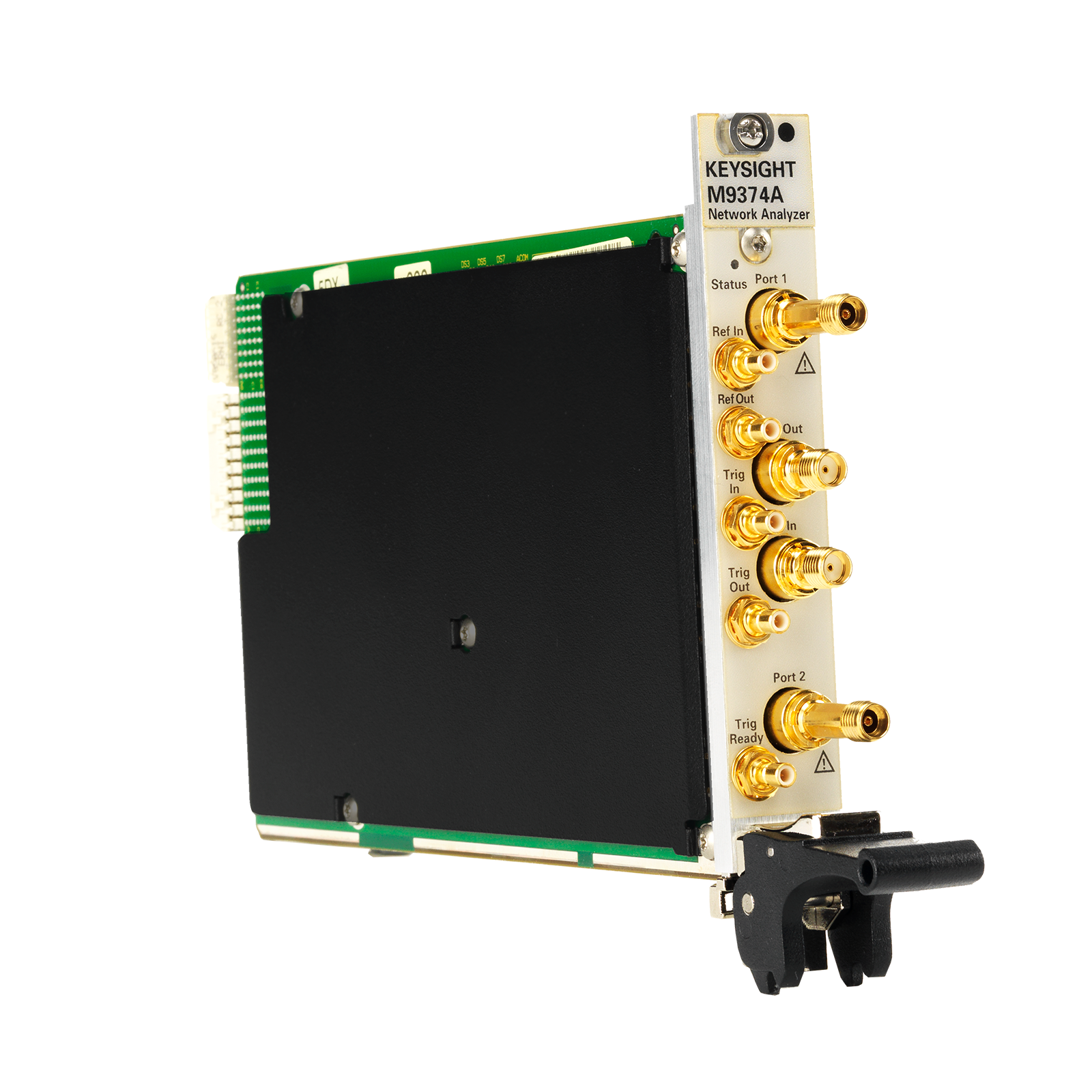

• 可从 6 种频率范围（高达 26.5 GHz）中选择，仅购买您所需的频率范围。
• PXI VNA 提供出色的测量速度、动态范围、迹线噪声和稳定度，可提高测量准确度和产品良率，并增加设计裕量。
• 全双端口矢量网络分析仪可插入单个PXI插槽中，为您的测试系统增添更多功能。
• 通过级联多个型号，满足您的多端口应用需求。
• 通过在多站点配置中添加模块，提高吞吐量并降低成本。

附件包括：

• 入门指南
• 快速入门海报

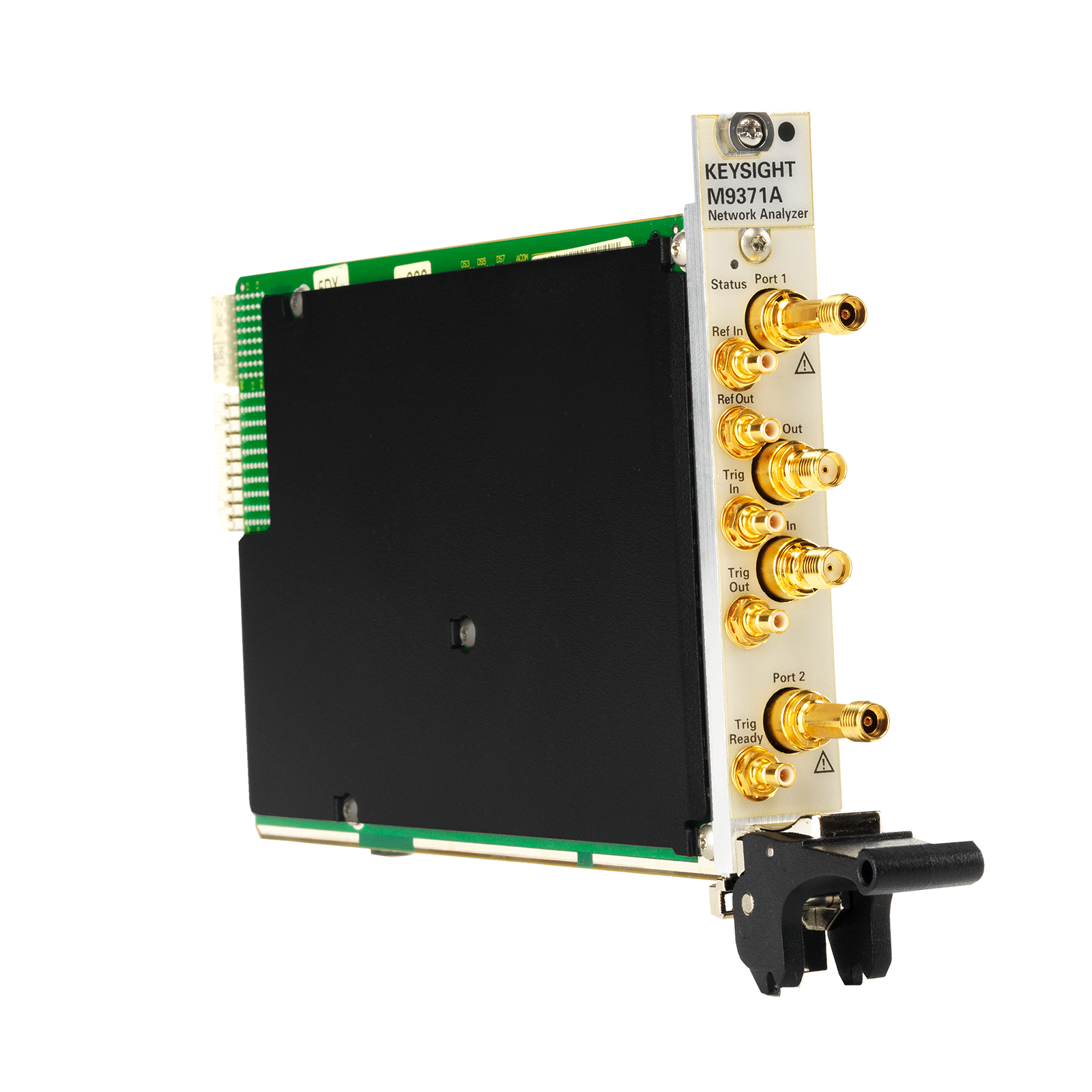

• 可从 6 种频率范围（高达 26.5 GHz）中选择，仅购买您所需的频率范围。
• PXI VNA 提供出色的测量速度、动态范围、迹线噪声和稳定度，可提高测量准确度和产品良率，并增加设计裕量。
• 全双端口矢量网络分析仪可插入单个PXI插槽中，为您的测试系统增添更多功能。
• 通过级联多个型号，满足您的多端口应用需求。
• 通过在多站点配置中添加模块，提高吞吐量并降低成本。

附件包括：

• 入门指南
• 快速入门海报

• 可从 6 种频率范围（高达 26.5 GHz）中选择，仅购买您所需的频率范围。
• PXI VNA 提供出色的测量速度、动态范围、迹线噪声和稳定度，可提高测量准确度和产品良率，并增加设计裕量。
• 全双端口矢量网络分析仪可插入单个PXI插槽中，为您的测试系统增添更多功能。
• 通过级联多个型号，满足您的多端口应用需求。
• 通过在多站点配置中添加模块，提高吞吐量并降低成本。

附件包括：

• 入门指南
• 快速入门海报

• 英特尔Coffee Lake 6核i7-9850HE处理器
• 4插槽 PXIe 控制器模块
• 高达 64 GB RAM 内存
• 可从前面插拔的 512 GB 固态硬盘

• 前面板接口：1 个千兆以太网端口、1 个 10 千兆以太网端口、4 个 USB 2.0 端口、2 个 USB 3.0 端口、1 个 GPIB 连接器、1 个 DisplayPort 视频端口和 2 个 Thunderbolt 3.0 端口


这款高性能的 4 插槽 PXIe 嵌入式 PC 控制器模块提供 Gen 3 性能，并运行 Windows 10 操作系统。它专为复杂的高性能多机箱系统设计。由于配备了可从前面插拔的固态硬盘（SSD），因此也非常适合在安全环境中使用。

这款嵌入式PXIe控制器搭载了12线程的英特尔六核i7-9850HE处理器，是需要强大计算能力的复杂应用的理想选择。此外，它还具备诸多重要功能特性，例如可选配高达64 GB的内存；前面板配备DisplayPort、USB、LAN、GPIB和Thunderbolt接口，以及可插拔固态硬盘。

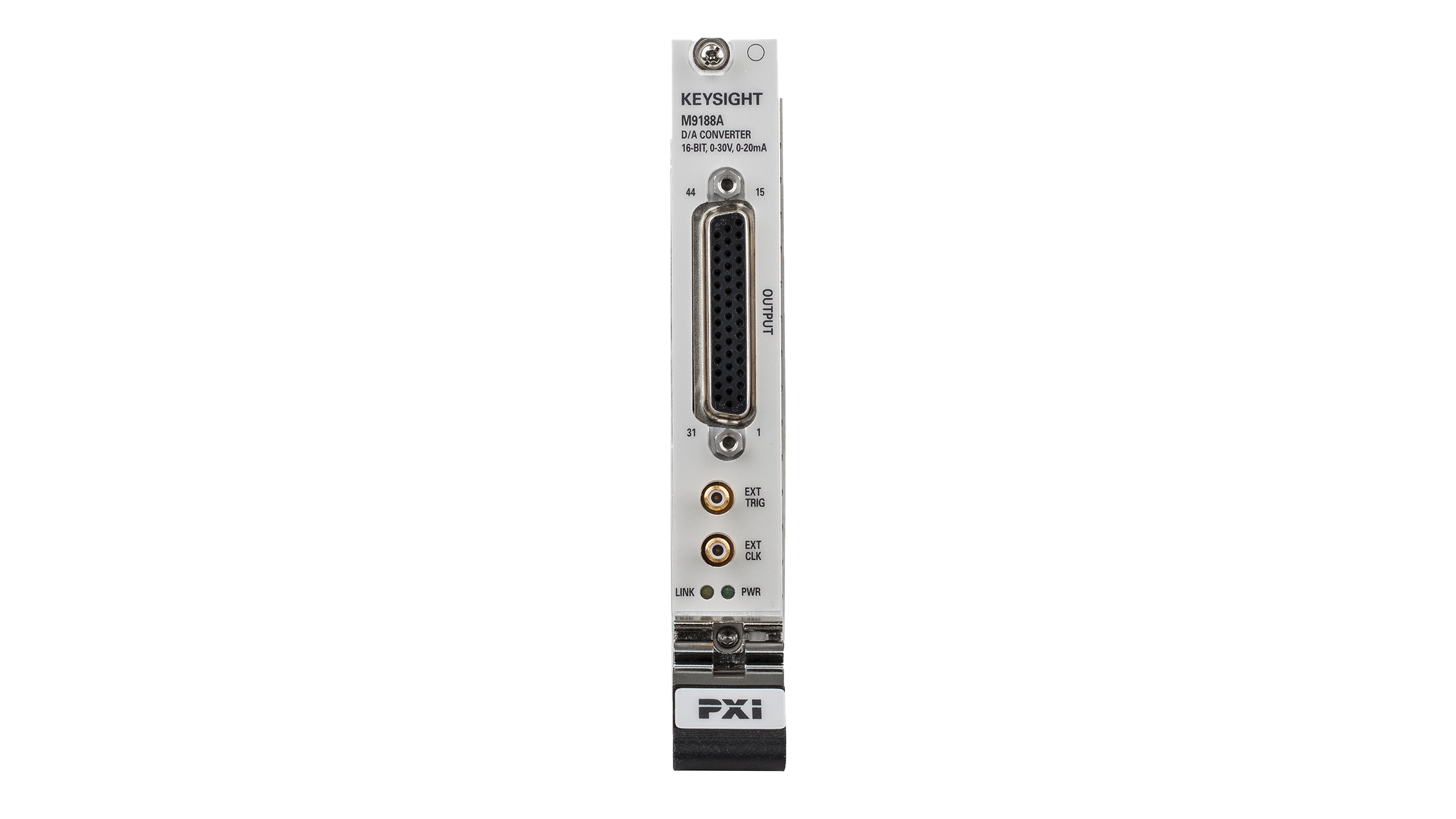

• 16 个可同时工作的通道，单插槽 PXI 卡
• 输出电压：0 V 至 +30 V，电流：0 mA 至 +20 mA
• 16位分辨率，500千样本/秒更新速率/通道
• 存储器容量：1 MB/通道


M9188A 是一款 PXI 单插槽单极动态模拟数字转换器，具有 16 个通道，能够提供常用的高电压波形。它包括 4 个隔离模块（bank），每个模块有 4 个通道。

M9188A 主要特性

• 高电压输出功能- M9188A 可输出 0V 至 +30V 的电压，适用于如发动机电子控制单元等最高需要 +30V 的应用，无需额外设计信号调理电路。
• 内置电流源功能- 提供高达 +20mA 的动态电流源信号，无需使用额外的变流器或电源测量单元（SMU）。
• 输出保护与隔离- 可与输出放大器配合使用，具备短路和过温等保护功能。每通道配备输出断路开关，可实现模块与应用之间的隔离。
• 内置波形存储与仿真功能——每通道配备1MB存储器，可仿真采样周期为2µs至512µs的波形。支持高达500kSa/s的更新速率，可作为基础型任意波形发生器（ARB）使用。

选件：

• M9185A-001：8通道D/A转换器选件
• M9185A-002：16通道D/A转换器选件

主要应用技术指标

• 可为被测件(DUT)提供激励电压信号的 8/16 通道
• 适用于高压应用的 ±16 V 电压和高达 10 mA 的电流
• 16位分辨率

功能

• 隔离式数模转换器
• 可确保输出精度的传感功能

性能特征

• 直流电压：±16 V，电流高达10 mA
• 直流电流：高达 ±20 mA

M9185A 是一款全独立式隔离 D/A 转换器，能够在多达 8 至 16 个并行通道中提供高电压电平。 每个通道均可输出高达 ±16V 的电压，用作被测件（DUTs）的激励信号。

，M9185A DAC 还具有内置的传感机制，能够检测输出电压电平，并将信息反馈至 DAC 电路，以补偿被测件接收端的压降。从而确保了激励信号的精度。

在汽车行业中，大部分汽车应用都需要使用12V至14V的操作电压，并且对信号精度的要求非常严格。M9185A能够提供高达±16V的电压，且具有传感特性，非常适用于汽车行业。

应用

• 将外部计算机连接至 AXIe 或 PXIe 机箱

强大功能

• 双端口 PCIe 适配器
• 可通过标配的 x8 PCIe 电缆，将 AXIe 或 PXIe 机箱连接至台式/机架安装式计算机
• 双模式工作支持通过一条x16电缆连接至单一机箱，或通过两条x8电缆连接至两个机箱（可通过开关进行选择）。
• 双 PCIe x8 电缆连接器和用于 x16 计算机插槽的 PCIe 标准配置格式

性能特征

• 高性能第三代PCIe电缆链路
• 高数据带宽（x16 模式最高达 16 Gb/s）

M9049A 是一款 PCIe 接口卡，适用于配备 PCIe 扩展插槽的计算机。它在外部计算机与 AXIe 或 PXIe 机箱之间提供高性能链路。M9049A 支持灵活配置：每张卡配备两个 Gen 3 x8 PCIe 电缆链路，每个端口可实现高达 8 GB/s 的传输速率。这两个端口可组合为一条 x16 电缆链路，提供高达 16 GB/s 的传输速率。这意味着您可利用高性能台式机或机架式计算机构建数据密集型系统。

M9049A 通过 PCIe 开关和时钟隔离功能提供高质量时钟源，并用该时钟源驱动连接至 PXIe 或 AXIe 机箱的 PCIe 电缆。因此，无论将 M9049A 安装在何台 PC 内，它都能提供同样高性能的 PCIe 链路。

该卡采用两个x8 Molex电缆连接器，需配合经过测试、可达到Gen 3速度的x8至x8 PCIe电缆使用，例如Keysight Y1202A或Y1203A。其工作不会影响应用软件，无需任何软件驱动程序。

应用

• 使用外部计算机控制 PXIe 机箱的应用
• 多机箱应用

强大功能

• 1个插槽的3U模块，用于PXIe机箱的系统插槽中
• 可通过 4 链路（4x4）或 2 链路（x8、x16）配置连接至 PXIe 背板
• 标配 x8 PCIe 连接器，与标配 PCIe 电缆配合使用

性能特征

• 高性能第三代PCIe电缆链路
• 高数据带宽（单插槽高达 8 GB/s，x16 模式达 16 GB/s）

M9023A 是一款 PXIe 系统模块，安装在 PXIe 机箱的系统插槽中。与适配的主机适配器配合使用时，它可在主机 PC 与机箱之间提供高数据带宽的连接。M9023A 支持灵活配置：每张卡配备两条 Gen 3 x8 PCIe 电缆链路，每个端口可实现高达 8 GB/s 的传输速率。这两条端口可组合为一条 x16 电缆链路，提供高达 16 GB/s 的传输速率。这意味着您可使用高性能台式机或机架式计算机构建数据密集型系统。

当采用 2x8 模式配置时，M9023A 可通过菊花链配置在多机箱系统中使用。此配置的额外优势在于菊花链配置无需占用仪器插槽。其中一个端口将连接 M9048B，另一个端口则连接后续机箱中的 M9022A、M9023A 或 M9024A。或者，M9023A 可与 M9037A PXIe 嵌入式控制器配合使用，在多机箱系统中实现两个或更多机箱的互连。

为确保最佳性能，M9023A 应采用 x16 模式配置，并搭配使用 Gen 3 x16 主机 PC 卡（例如 Keysight M9049A）。在所有应用场景中，还应使用经过测试、能够达到 Gen 3 速度的 x8 PCIe 电缆，例如 Keysight Y1202A 或 Y1203A。

M9010A PXIe 10插槽Gen 3机箱提供出色的灵活性、兼容性和性能，且外形更小巧，是台式应用的理想之选。 该机箱配备 8 个 PXIe 混合插槽，使系统设计人员能够更灵活地混合搭配 PXIe 和混合兼容模块的数量与位置。超高性能的 PCIe® 开关矩阵可达到 Gen 3 级速度，提供高达 24 GB/s 的系统数据带宽。 新型散热设计为每个插槽提供出色的散热能力，同时与典型的 PXI 机箱相比，风扇噪声大幅降低。其设计还非常便于维护，并支持组合多个机箱或与其他非 PXI 仪器集成。

应用

• 航空航天与国防
• 电子测试
• 通信

功能

• 总共 10 个插槽；包括 8 个 PXIe 混合插槽、1 个 PXIe 计时插槽和 1 个 PXIe 系统插槽
• 8 个 PXIe 混合插槽
• 830 W 总直流功率（220-240V 输入）和每插槽 42 W 散热能力
• 强大的散热能力，低风扇噪音
• 通过一个双链路（x8、x16）系统插槽和多个连接至混合/计时插槽的x8链路，实现超高性能的Gen 3 PCIe交换切换。
• 高数据带宽（系统带宽高达 24 GB/s，插槽间带宽达 8 GB/s）
• 多机箱电源排序及前面板外部触发输入/输出
• 可在最高 55 ºC、海拔 10,000 英尺的工作环境下运行

性能特征

• 先进的 PCIe 开关矩阵能够达到 Gen 3 级别的运行速度，为模块插槽提供 x8 链路。
• 外部控制器与 PXIe 模块插槽之间的背板速度达到 24 GB/s
• 超静音，大容量散热

M9046A PXIe 18槽机箱为高性能应用提供所需的强大算力和散热能力。其配备3个PXIe混合插槽，使系统设计者能够灵活组合PXIe与混合兼容模块。凭借第三代背板和x24系统插槽，该机箱可轻松应对高数据带宽应用需求。

M9046A采用全新架构设计，包括创新电源方案，实现前所未有的每槽位供电能力，支持逐槽位监控电源状态及控制开关频率。优化气流设计显著提升散热效能，在每槽位最高85瓦功耗下仍保持卓越静音性能。 机箱设计兼顾大型系统集成需求，可无缝接入包含多个PXIe机箱及其他非PXI仪器的系统架构，并支持8路硬件触发信号线接入而不占用插槽资源。

冷却高功率PXI模块（>38W）是一项复杂且变量众多的任务。机箱与模块设计的差异会导致不同的散热特性，例如每个插槽的散热量以及模块在插槽内的散热分布，这些因素都可能影响模块的规格参数和安全性。

由于该复杂性及缺乏互操作性标准，不同厂商的高功率PXI机箱与模块均独立设计，可能无法实现互操作。目前PXISA尚未制定确保互操作性的规范机制，因此建议您选购高功率PXI模块时，应选用同一厂商提供的高功率PXI机箱。

• 3个PXIe混合插槽、13个PXIe插槽、1个PXIe时序插槽和1个PXIe系统插槽
• 高功率，最高可达1675W可用功率
• 每个插槽最高可达85瓦的散热能力，同时具备卓越的静音性能
• 多机箱电源序列控制及可选后触发接口

• 高性能第三代背板，配备双链路（x8和x16）系统插槽，并通过x8链路连接至PXIe插槽
• 背板速度高达24 GB/s（系统级）和8 GB/s（插槽间）
• 创新机箱散热系统，通过提升气流体积增强每插槽散热效果，同时降低运行噪音
