台式示波器
从通用分析到尖端研究
-
模块化示波器
以紧凑的外形尺寸提供台式功能，节省机架空间
示波器

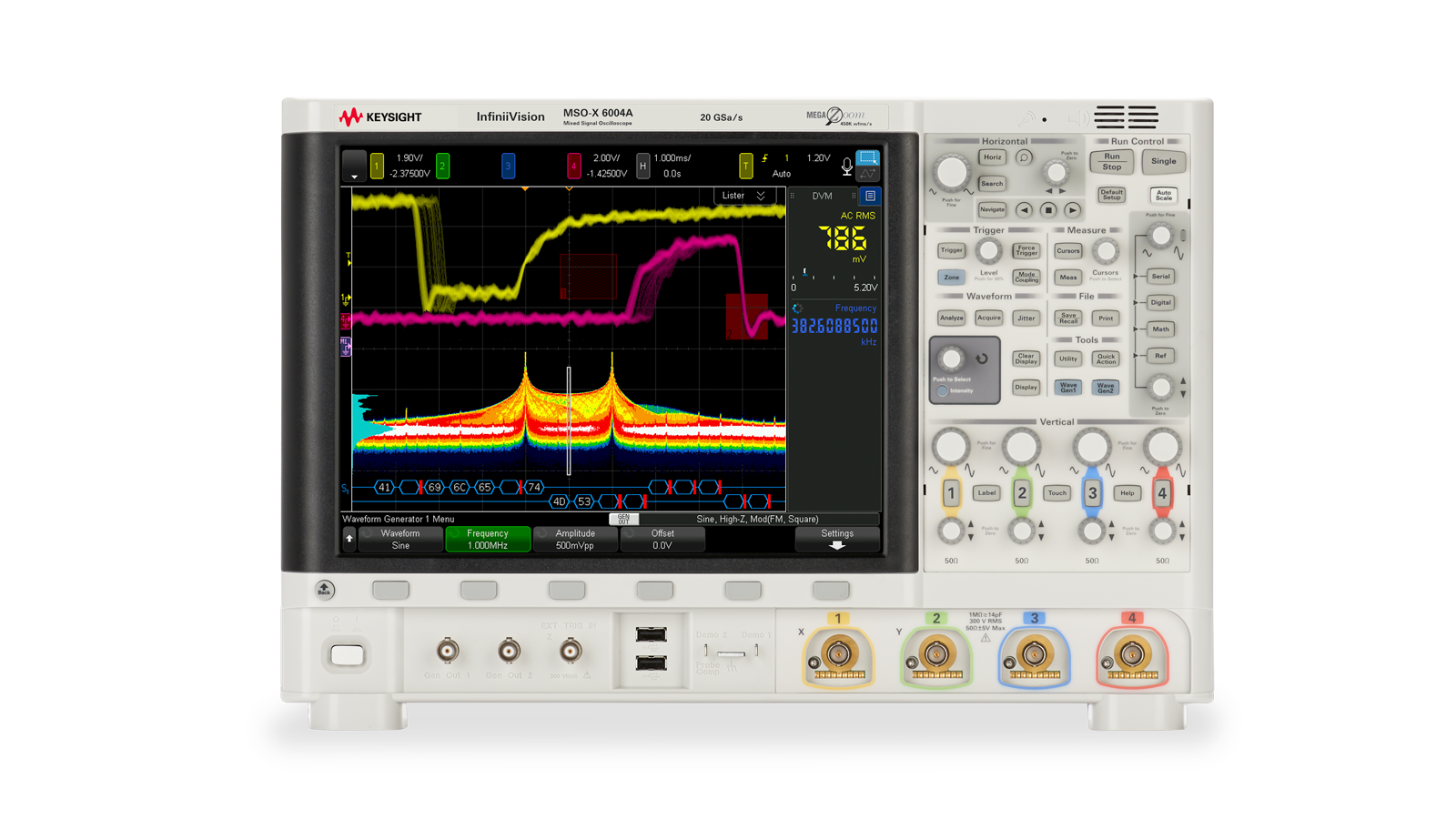

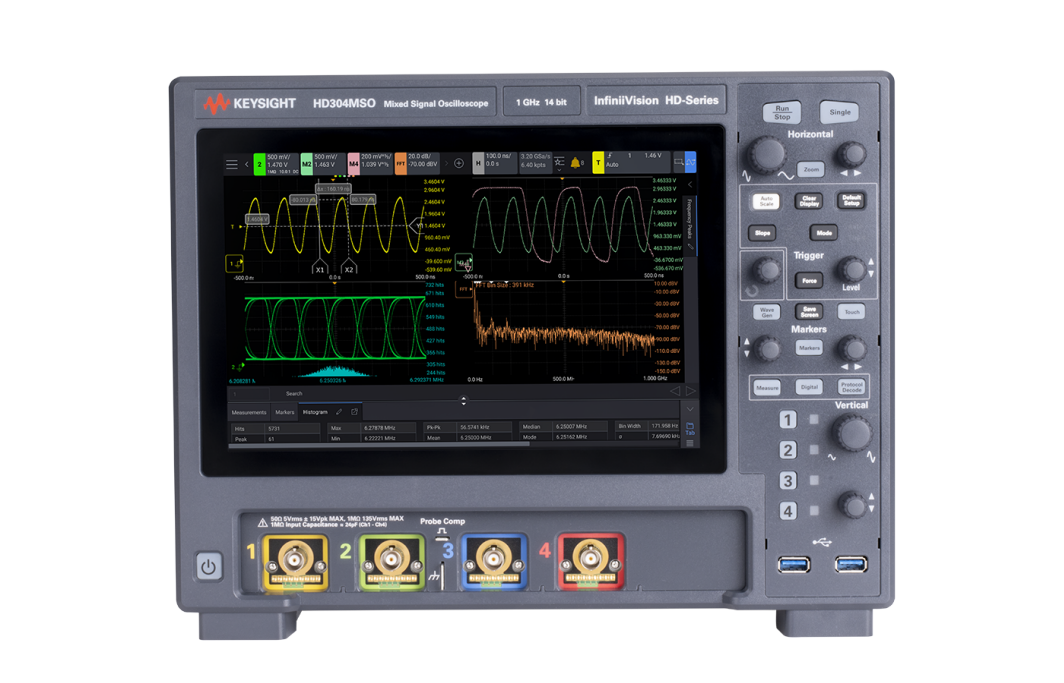

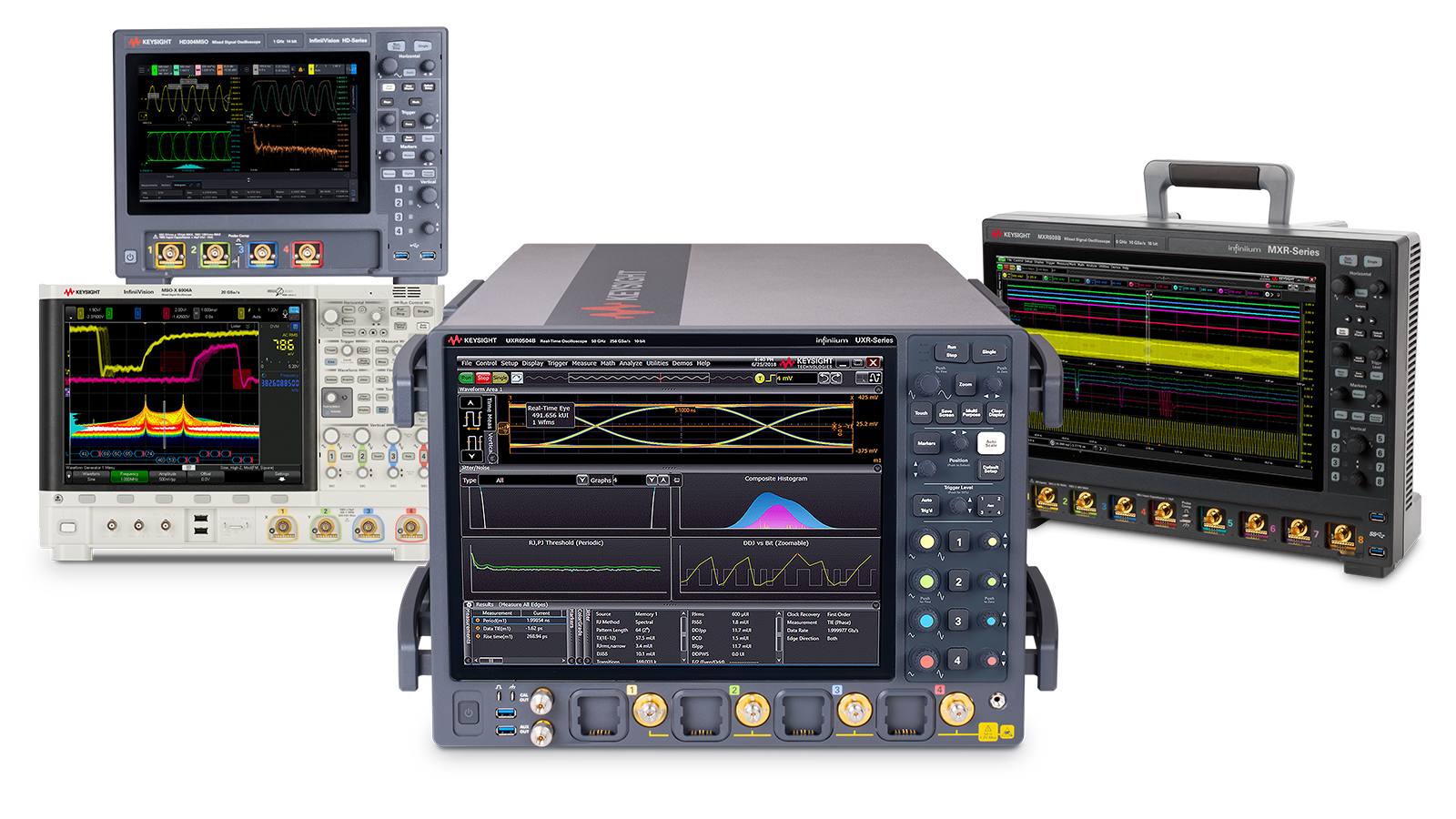

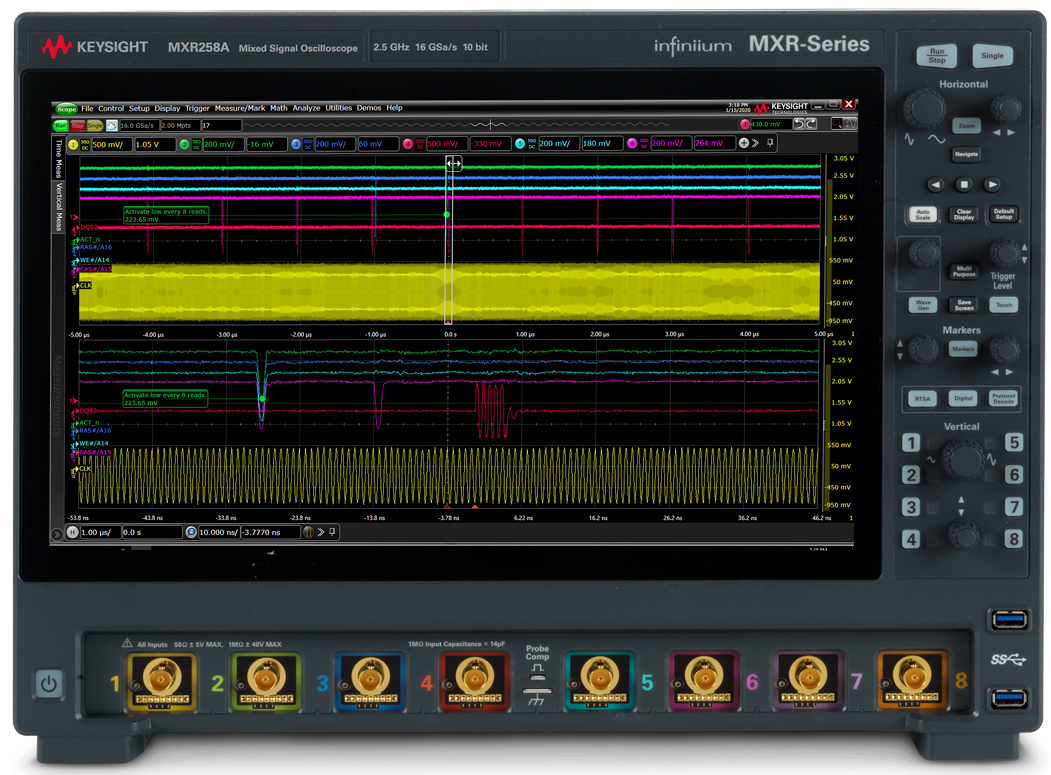

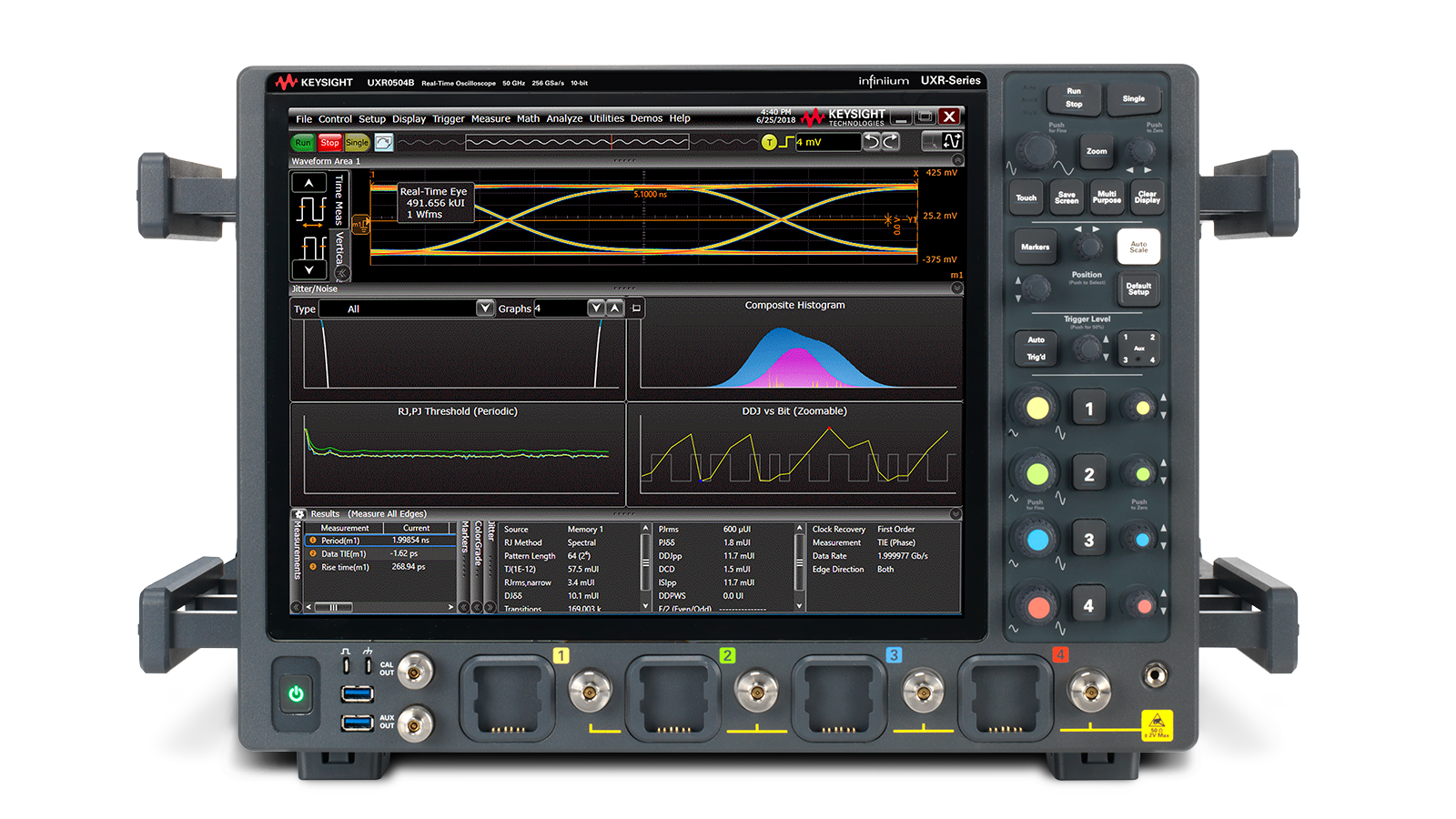

KEYSIGHT InfiniiVision 和 Infiniium 示波器现已推出，涵盖四个性能等级，共八种功能类别。基础系列是我们最经济实惠的入门级示波器，可配置为 XR1、XR2 或 XR3 三种类别之一，以满足最广泛的日常测量需求。进阶系列包含 XR4 和 XR5 类别，可扩展频率范围和采样率。专业系列包含 XR6 类别，可将带宽提升至 6 GHz，并提供自动化测试功能。旗舰系列包含 XR8 和 XR9 类别，提供我们最高性能的研究级功能。我们提供全面的示波器资源库，助您找到最适合您实验室的性能等级和类别。
高级
Starting from
Maximum bandwidth
示波器
KEYSIGHT 模块化示波器以紧凑、灵活的外形尺寸提供台式示波器的强大功能，帮助您节省宝贵的机架空间。在高密度 PXIe 模块中，可获得与我们的基础和进阶示波器相同的性能水平。
提供三款型号，频率范围从200 MHz到1 GHz，助您选择适合应用需求的模块化示波器。需要选型帮助？请查阅以下资源。
欢迎了解我们的新旗舰XR8示波器
借助我们全新推出的多核12位示波器，将数字验证速度提升至33GHz。XR8示波器基于全新软件平台打造，通过多处理器核心实现更快的信号分析与响应。其定制前端ASIC专为实现超低噪声和高有效位数（ENOB）而设计，助您即时洞察复杂信号行为。
XR8示波器支持新一代验证与合规软件，涵盖信号完整性与抖动分析、调试与可视化工具，以及USB、DDR、DisplayPort等多种传输器合规应用。其更小巧、更轻便、更节能的设计，在不牺牲性能的前提下释放工作台空间，助您实现更快速、更清晰的信号分析。
为您的示波器寻找兼容的软件和配件
从种类繁多的合规性测试、调试和应用专用软件或配件中进行选择，包括探头、电缆、校准套件等。
探索示波器的应用场景
示波器 跨行业广泛的测量应用，探索全部功能。
消费类电子产品
如何高精度调试电子设备
使用示波器和协议分析软件调试并解决微弱信号和罕见故障。
汽车

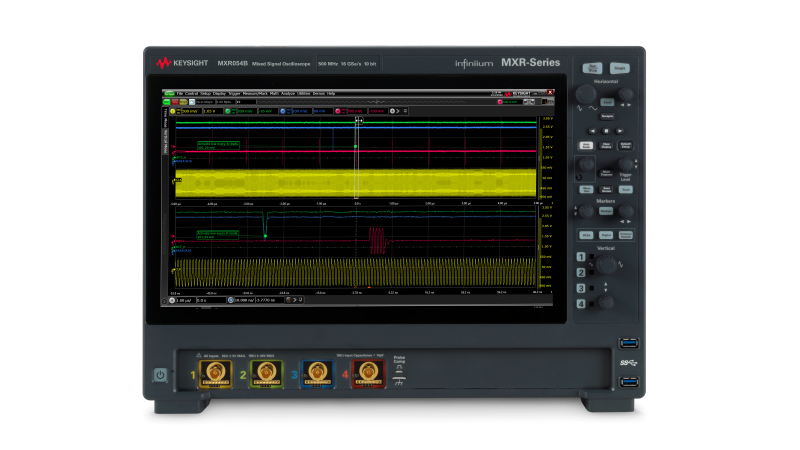

如何验证汽车以太网发射器的合规性
根据最新标准对汽车以太网设计的物理层进行调试。
有线通信
测试PCIe® 6.0发射器互操作性与合规性，以满足PCI-SIG®规范要求。
无线通信

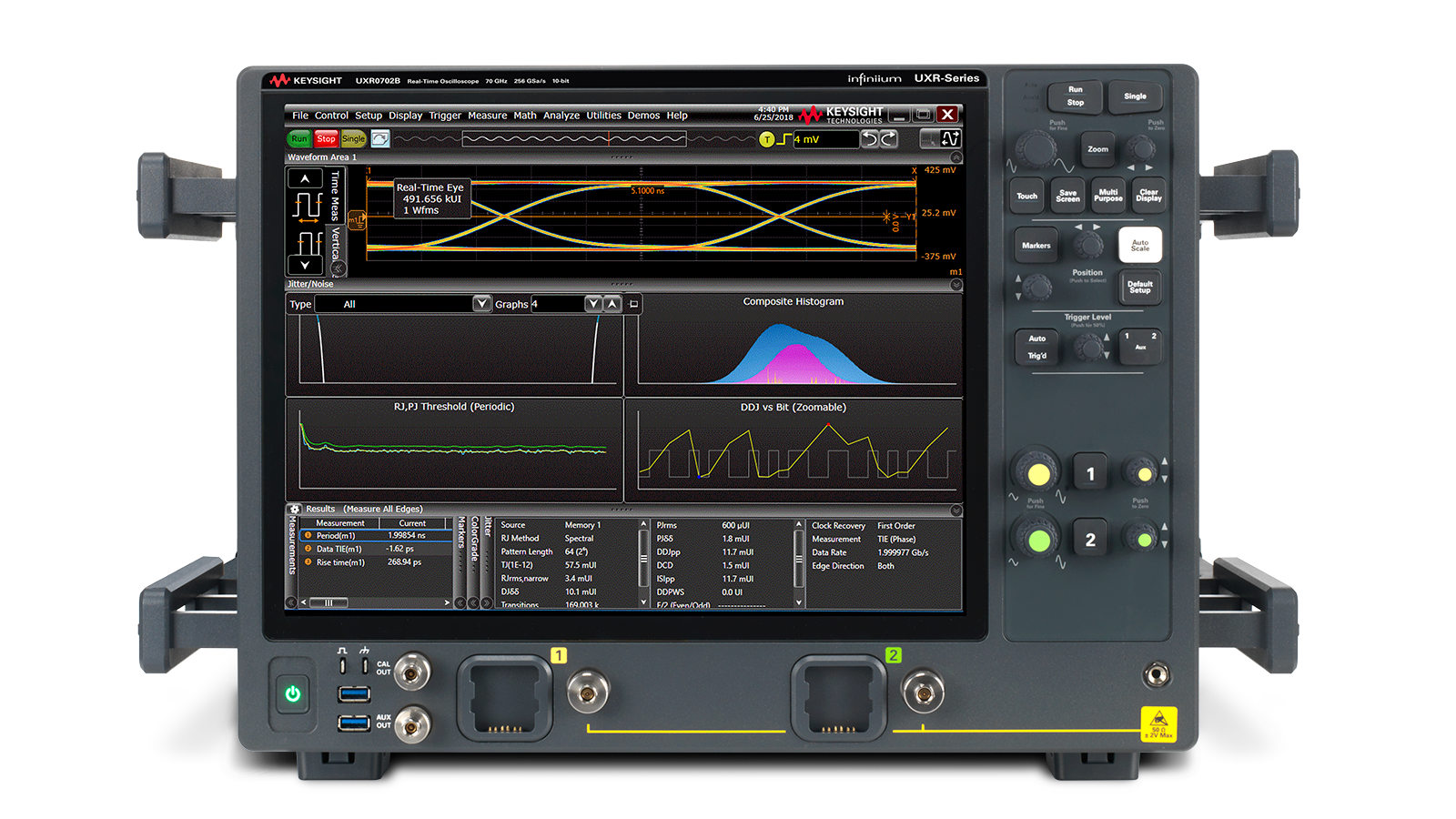

如何测试5G通信系统
使用多种符合标准的波形测试5G无线通信系统。
有线通信
评估100 Gb/s以太网电气发射器的互操作性。
服务 支持
通过精心策划的支持方案、优先响应机制和快速周转时间，实现高效创新。
获取可预测的租赁式订阅服务和全生命周期管理解决方案——助您更快达成业务目标。
KeysightCare ，享受卓越服务，获得专属技术响应等更多权益。
确保您的测试系统符合规格要求，并满足本地及全球标准。
通过内部讲师指导的培训和在线学习，快速掌握测量技能。
下载是德科技软件或将您的软件更新至最新版本。
常见问题
示波器是一种电子测试仪器，用于测量并以电压随时间变化的曲线形式直观显示电信号。工程师在设计、测试和调试电子系统时，会使用示波器 观察波形形状、振幅、频率、时序以及信号完整性。
现代数字示波器（例如是德科技设计的型号）能够将模拟信号转换为数字数据，从而实现精确测量、进阶 深度信号分析。
测试工程师和开发人员在研发、验证、质量保证以及电子系统、电路板和集成电路的故障排查或调试过程中，示波器 显示、绘制和分析电信号。示波器 在各行各业中示波器 关键作用，适用于多种应用和技术领域，包括高速数字电子、光通信、射频、电力电子、汽车、航空航天及国防等领域。
示波器是用于观察、分析或记录电信号行为的关键测试仪器。示波器 具体应用场景包括测量电压波形、分析电子信号、检测有害噪声与串扰，以及评估电力系统中的有害瞬态现象。
在高速信号分析中示波器 显示和测量眼图（包括眼高和眼宽）示波器 评估信号完整性。混合示波器 通过显示被测数字信号的逻辑状态和时序特性，辅助数字电路调试。高性能示波器 模拟理想参考接收器进行发射器测试，利用光电收发器测量光纤信号，并分析射频信号。
由于其多功能性示波器 根据应用场景示波器 多种不同的性能等级和软件功能。它们是电子开发、故障排查和分析中不可或缺的工具。
在选择示波器时，需要考虑多个技术参数，例如带宽、通道数、采样率、存储深度、显示屏尺寸等。这些参数决定了示波器捕捉和呈现真实信号行为的准确程度。以下是在根据您的需求选择示波器时需要评估的最重要问题：
示波器的带宽是多少？
带宽决定了示波器能够准确再现的频率范围。带宽越高，其能显示的频率就越高。考虑应用场景的带宽需求至关重要。例如，处理高速数字信号时，需要高带宽示波器才能精确捕捉所有瞬态细节。若仅用于基础故障排查或时域分析，较低带宽的示波器可能已足够。
通道数量是多少？
示波器的通道数指其可同时测量的输入信号数量，每个通道专用于模拟或数字输入。模拟通道捕捉并显示连续的实时信号，将电压波动以波形形式呈现，通常适用于正弦波等模拟信号。 数字通道则用于监测数字电路中的离散二进制信号（0或1），通过分步处理和显示实现精确时序与逻辑分析，从而辅助分析逻辑信号、脉冲及数据模式。示波器 、4个或更多模拟通道，并提供多达16个或更多数字通道（混合示波器尤为常见）。通道数量越多，越能同时观察多个信号，从而提升分析复杂系统的能力，并检测不同信号类型间的交互作用。
采样率是多少？
示波器的采样率是指每秒采集的样本数量。 采样率越高，信号分辨率越高。根据奈奎斯特定理，示波器的采样率至少应为待测信号最高频率的两倍，才能避免混叠现象。实际应用中，建议采用至少三至五倍于带宽的更高采样率来捕捉高速信号。因此在设置采样率时，需在分辨率与速度之间寻求平衡。 某些信号细节可用较低采样率准确捕捉，而另一些则需更高采样率才能正确呈现。例如测试高速上升沿的数字电路时，必须使用高采样率示波器才能完整捕捉所有细节；反之，观察低速信号时较低采样率即可满足需求。
什么是内存深度？
存储深度指示波器能够存储和显示的数据量。存储深度越大，就越能以高分辨率捕获更长时间段的信号数据。这点至关重要，因为存储深度较浅的示波器可能仅能存储几秒钟的数据，这往往不足以清晰呈现信号动态。 而具有深存储的示波器可捕获数小时甚至数天的数据，让您能够放大查看感兴趣的特定信号片段的高分辨率细节。当您需要追踪偶发性故障时，深存储尤为重要——浅存储可能完全无法捕获该事件，而深存储则能让您回溯观察事件发生前后的详细过程。
显示尺寸是多少？
显示屏尺寸是需要重点考虑的因素，因为它直接影响用户体验、测量精度，并有助于实时分析。对于高频信号、多通道信号分析以及详细波形解读而言，更大的显示屏尤为重要。例如，更大的显示屏能提升波形细节的清晰度，使您更容易发现间歇性问题，并精确定位故障或异常发生的瞬间。
示波器 电信号，将其转换为可视波形，并将其显示在屏幕上，其中纵轴表示电压，横轴表示时间。这使工程师能够观察信号随时间的变化情况，并评估电子电路中的波形行为。
输入信号首先经过衰减、放大及信号调理电路。在示波器，信号随后由模数转换器（ADC）转换为数字采样点，并存储在内存中。仪器利用这些采样点重建波形并在屏幕上显示。触发系统有助于稳定重复信号或捕获特定事件，从而使工程师能够分析电路中的毛刺、噪声或时序异常。
示波器可以对采集到的波形进行多种电气测量。常见的测量项目包括电压幅值、频率、周期、上升时间、下降时间、脉冲宽度、占空比、信号之间的相位差，以及时序变化（如抖动）。
现代示波器 支持自动测量，并能对波形行为、信号完整性和时序关系进阶 更进阶 。工程师利用这些功能来评估电路性能、比较不同通道间的信号，并排查高速设计中的问题。是德示波器 为通用调试和更进阶 测试应用示波器 测量与分析工具。
选择合适的示波器，首先要确保仪器能满足应用场景对信号、接口和测量需求的要求。工程师通常会根据需要观察的波形特性，综合评估带宽、采样率、通道数、存储深度、触发功能以及软件分析能力。
在嵌入式设计领域，工程师通常会优先考虑混合信号通道、串行协议解码和触发选项。在电力电子领域，他们则可能侧重于高压探测、隔离测量和功耗分析。而在高速数字设计中，信号完整性、噪声底、时序精度和深度内存往往最为关键。是德科技（Keysight）示波器 这些场景，示波器 从通用调试到进阶 及合规性测试的各个环节。
带宽和采样率决定了示波器捕获信号内容的精度。示波器的带宽指仪器能够以可接受的保真度进行测量的频率范围，通常以−3 dB点为基准进行标定。采样率是指将模拟信号转换为数字数据时，每秒捕获的采样次数。
为了获得精确的测量结果，工程师会根据需要观测的最高频率成分和信号细节来选择示波器的带宽。对于快速上升/下降沿、瞬态细节以及高速数字信号，通常示波器 更高带宽示波器 ；而对于基本的故障排查或较慢的时间域分析，较低的带宽可能就足够了。 采样率必须足够高以避免混叠；虽然理论上的最低要求是最高信号频率的2倍，但在实际应用中，工程师通常会采用至少为示波器带宽3至5倍的采样率，以确保波形细节、边沿过渡和时序精度的完整性。
示波器 、模拟示波器 信号采集、显示和分析方式上示波器 示波器 通过连续电压放大直接示波器 信号，传统上采用阴极射线管（CRT）显示；而示波器 信号示波器 为数字数据进行显示、存储和分析。混合示波器 模拟测量通道和数字输入，既能分析波形，也能分析逻辑活动。
示波器 波形的实时可视化，但其存储和分析能力有限。示波器 波形存储、自动测量、协议解码以及进阶 分析，因此被广泛应用于现代电子产品的测试和设计中。混合示波器 通过允许工程师在嵌入式和混合域系统中将模拟波形与数字逻辑信号相关联示波器 数字示波器的功能。 是德科技提供数字示波器、混合示波器、示波器采样示波器 不同的测量需求。
使用示波器测量和排查信号问题，首先要选择正确的探头，调整电压和时间设置，建立稳定的触发条件，然后分析波形特性，例如幅度、频率、上升时间、时序、噪声、失真或协议行为。
工程师依赖示波器 过冲、振铃、抖动、时序违规、间歇性故障、电源轨不稳定以及通信错误等问题。典型的操作流程包括连接并校准探头、调整显示设置以清晰捕获波形、选择合适的触发条件，然后利用测量、游标、数学运算或协议解码功能来定位问题根源。 是德示波器 通过提供标准工程测量功能和用于设计验证、调试及测试的进阶 工具，示波器 这一工作流程。
