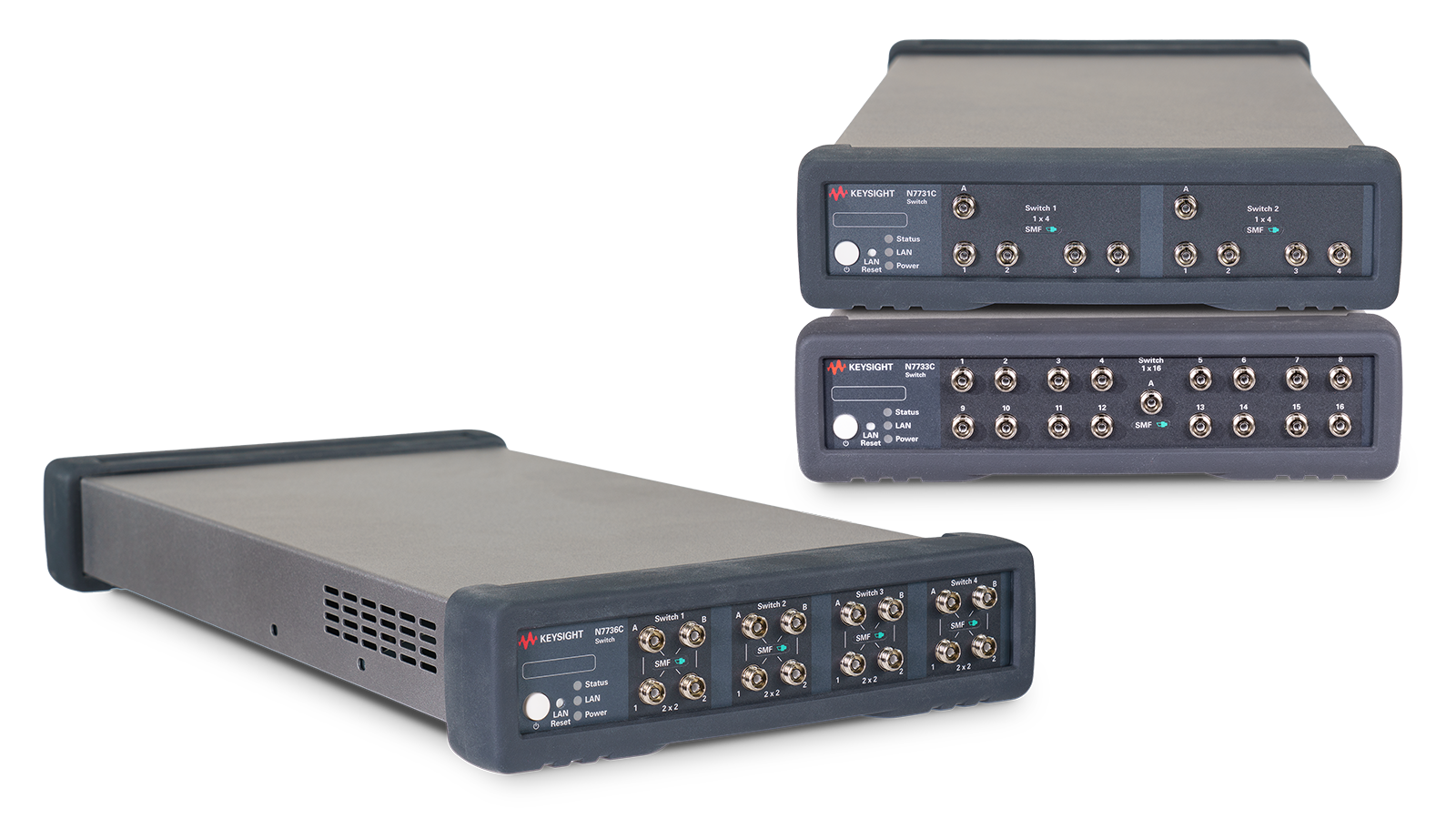

精密信号路径控制，实现可重复、可扩展的光学测试
是德科技光开关为自动化和手动测试应用提供高性能、多通道的光信号路由功能。这些光开关专为耐久性和精确性设计，支持单模和多模光纤类型，具有低插入损耗、高回波损耗和可靠的重复性。凭借对多种开关配置的支持，它们为任何复杂程度的测试设置提供灵活的路由选项。仪器 快速切换速度、远程控制能力以及与其他是德科技光子仪器 集成仪器 这些仪器 研发、验证和制造环境中可扩展光测试系统的理想仪器 。您可选择我们常用的配置方案，也可根据具体应用需求定制专属配置。
低插入损耗
最大限度地减少切换路径中的信号衰减，在复杂的光学设置中保持信号质量和测量精度。
可编程开关
通过软件或SCPI命令实现快速、可编程的信号路由，从而简化测试自动化流程并提升硬件效率。
灵活配置
支持多种开关配置，包括多通道和矩阵拓扑结构，以满足您的特定测试需求。
连接确定性
通过自动化光开关技术减少因反复手动重新连接导致的变异性，实现更可靠、可重复的光学测量。
-
通道数
1 至 4
-
交换机配置
2×2，1×4，1×16
-
光纤模式
单模
-
插入损耗
< 1.8 dB 至 <2.4 dB
-
波长范围
1250 nm 至 1650 nm
最受欢迎的配置
双通道1x4光开关
1x16 光学开关

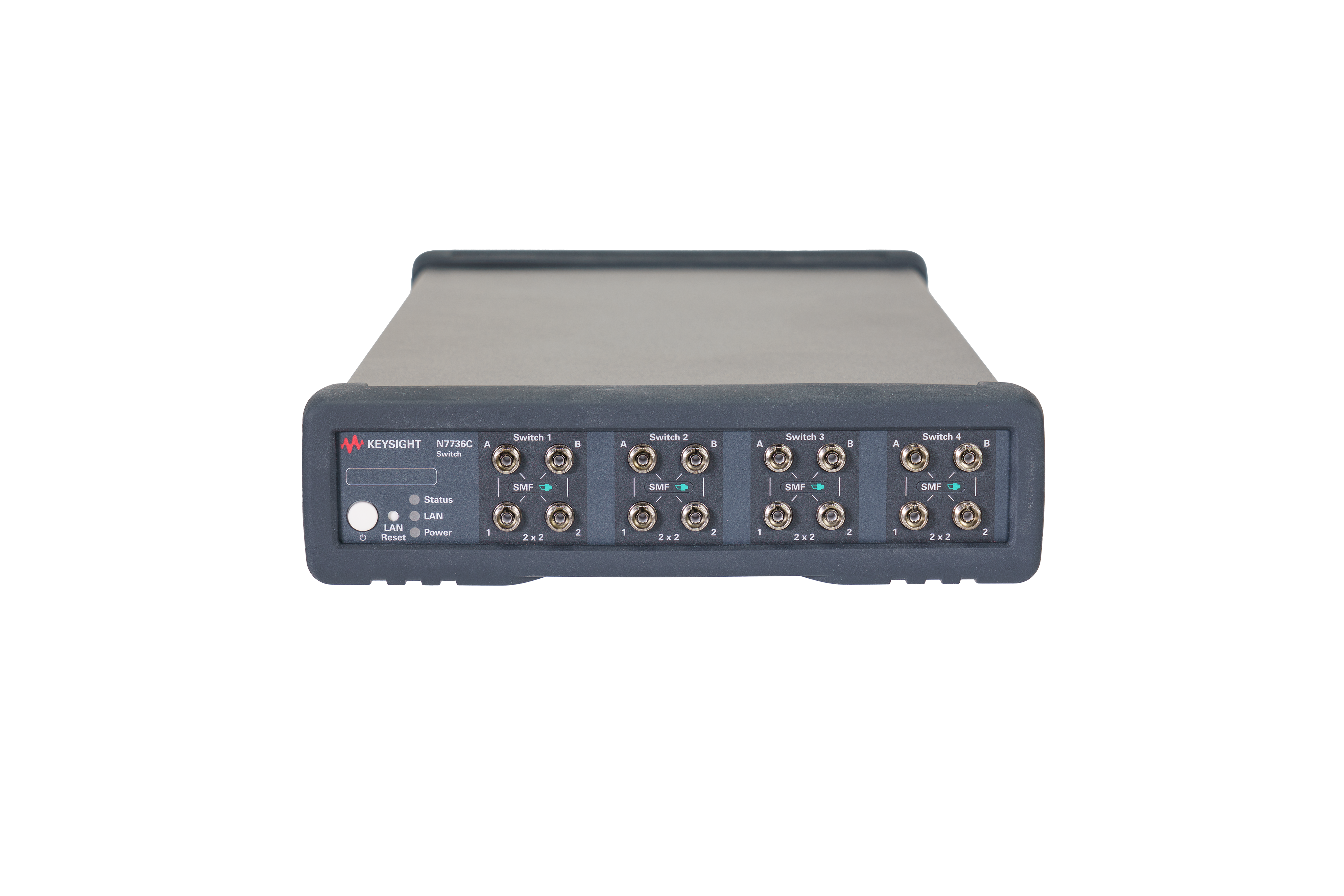

四通道 2x2 光开关
服务 支持
通过精心策划的支持方案、优先响应机制和快速周转时间，实现高效创新。
获取可预测的租赁式订阅服务和全生命周期管理解决方案——助您更快达成业务目标。
KeysightCare ，享受卓越服务，获得专属技术响应等更多权益。
确保您的测试系统符合规格要求，并满足本地及全球标准。
通过内部讲师指导的培训和在线学习，快速掌握测量技能。
下载是德科技软件或将您的软件更新至最新版本。
常见问题
光开关是一种精密仪器，能够将光信号从一条光纤路径导向另一条路径，且无需将光信号转换为电信号。它作为光纤网络或测试系统的路由机制，实现对光信号路径的灵活控制。基础 需要连接多个光纤设备、自动化测试流程，或以可重复、可编程方式在不同测试点之间切换基础 光开关是基础 。
在研发实验室、光收发器验证、光纤组件测试以及自动化生产环境中，通常会使用光开关来减少人工干预并提高测试效率。
在自动化光学测试系统中，光开关具有以下关键优势：
- 自动化与控制：开关支持通过SCPI命令、API或图形化软件界面实现可编程控制，可无缝集成至自动化测试流程。
- 改进的测试可重复性：通过消除人工重新连接的需求，光开关减少了人为错误，并确保了不同测试运行中结果的一致性。
- 更高吞吐量：快速切换可缩短测试间停机时间，助您满足生产环境中的高吞吐量测试需求。
- 减少磨损与污染：通过最大限度减少人工操作光纤连接器的需求，交换机可有效防止连接器磨损、污染及损坏——这对维持信号完整性至关重要。
- 可扩展性：通过多通道光纤切换技术，轻松扩展您的测试环境，实现对多台设备或多个通道的并行测试。
这些优势使光开关成为光网络测试、光收发器验证和光纤元件特性分析等应用的理想选择。
为测试系统选择合适的光开关需要评估若干关键规格参数，这些参数直接影响设备性能、兼容性和可扩展性。具体需考虑以下因素：
- 通道数：决定可用于信号路由的输入和输出端口数量。更高的通道数可连接更多设备或测试点，从而更轻松地扩展测试系统或自动化复杂测量工作流程。
- 交换机配置：路由逻辑（如1xN、Nx1、2x2或MxN矩阵）定义了信号在端口间的传输路径。例如，1xN交换机将单一信号源路由至多个目标端口，而矩阵交换机则支持灵活的多对多连接，适用于进阶 测试。
- 光纤模式：根据应用需求选择单模或多模光纤。单模光纤支持高精度长距离测试，常见于电信和相干光学领域。多模光纤更适用于短距离链路，常用于数据中心或工业环境。
插入损耗和回波损耗都是评估测试系统中光开关性能的关键参数：
- Insertion Loss: This measures the amount of optical power lost as the signal passes through the switch. Lower values (typically between <1.2 dB and <2.5 dB, depending on the model and wavelength) mean more signal is preserved, which is especially important for power-sensitive measurements like BER testing, optical power budget analysis, or high-speed modulation testing.
- 回波损耗：该参数衡量有多少光被反射回光源方向。高回波损耗（例如>55 dB）是理想状态，因为它能最大限度减少可能干扰激光源、导致测量不稳定或引入系统噪声的背向反射。
保持低插入损耗和高回波损耗可确保测量精度，保护敏感光学部件，并支持高保真信号分析，这是400G、800G和1.6T收发器验证进阶 基础
