用于集成光电的全自动晶圆级和芯片级测试解决方案

在 TAP 测试序列中轻松集成晶圆探针台控制程序

• 光电探头定位和对准测试步骤
• 支持阵列/单光纤探头、边缘耦合和表面耦合、射频/直流探头以及灵活的探头方向（东/西/北/南）
• 自动化设备步进及探针台状态控制
• 测量测试计划和器件数据管理（器件坐标、器件元参数及测试条件的导入/导出/编辑）

支持的晶圆探针台

• Formfactor CM300xi 以及 Velox 软件和硅光工具

是德科技PathWave 测试自动化平台（TAP）是一款基于 Microsoft .NET 的现代化应用程序，可通过仪器插件添加工作流序列，无需使用仪器级编程命令。N7700210C 晶圆探针台插件通过处理与 Formfactor 半自动探针台硬件以及 Formfactor Velox 和硅光工具软件的连接，进一步简化了自动化流程。 这些测试步骤可与仪器测试执行步骤结合使用，以完成测试计划中的晶圆卡盘运动、探针定位和对准任务。可轻松配置用于定位、射频和光学探针的晶圆探针台设置。该插件既可独立使用，也可与更高级的测试可执行软件环境结合使用。

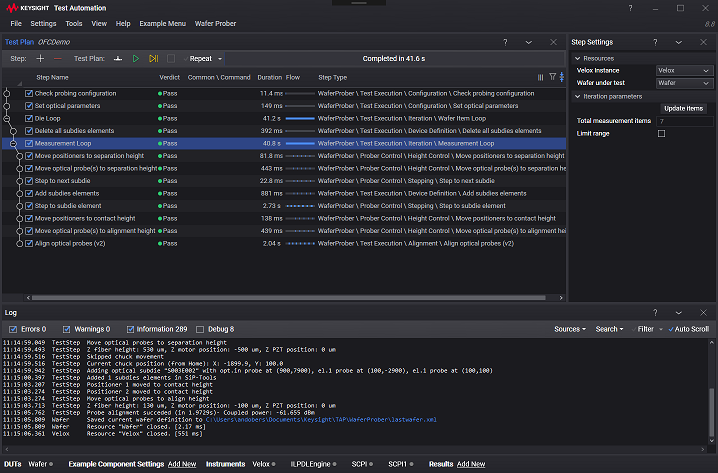

是德科技的晶圆探针台样品测试计划及探测步骤

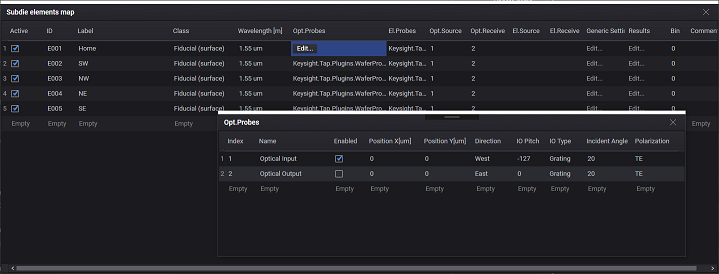

设备元件列表及元件光IO端口特性示例

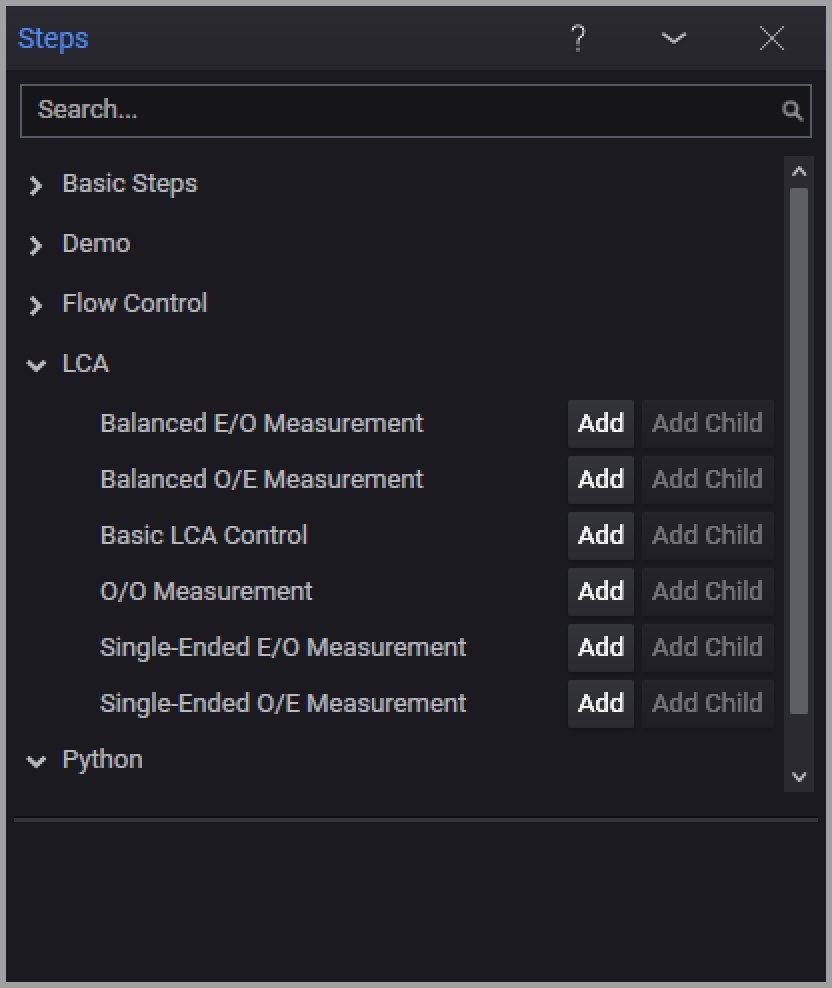

在 TAP 测试序列中轻松集成 LCA 测量

• 进行光/电、电/光和光/光光谱测量的测试步骤
• 提供了用于测试配备单端或平衡射频端口的器件的测试步骤
• 提供了关于测量设置、校准和去嵌入的清晰配置步骤
• 提供了设置模板，以便在 TAP 结果查看器中显示测试结果

支持的仪器

• 基于PNA 的光波元器件分析仪：N4373E、N4373D、N4373C、N4373B、N4375E、N4375D、N4375B、N4376E、N4376D 和 N4376B

是德科技PathWave 测试自动化平台（TAP）是一款基于Microsoft .NET的现代化应用程序，既可独立使用，也可与更高级的测试执行软件环境结合使用。仪器插件提供了测试步骤，您可以将这些测试步骤添加到工作流序列中，无需使用仪器级编程命令。LCA插件步骤通过处理与PNA 仪器及LCA光学软硬件的连接，并提供可轻松完成的测试步骤配置，进一步简化了自动化流程。

该软件既可作为独立软件安装，也可与是德科技的示波器配合使用，用于分析复杂的光调制信号。

• 测量双偏振 IQ 信号的误差矢量幅度（EVM），并包含详细的损耗分析。符合标准的 EVM 测量遵循 ITU G.698.2 和 OIF 400ZR 最新草案的要求。
• 支持标准星座图和用户自定义星座图。
• 分析软件缩短了设置时间。
• 调制制式透明预处理算法包含斯托克斯空间中一种创新性的偏振去多路复用技术。
• 您可以通过界面将您自己的MATLAB 算法添加到预处理链中。
• 包含激光线宽、光学分析表和 3D 庞加莱偏振分析等测量工具。
• 与硬件完全集成，能够更灵活地应用各种仪器配置。
• 包含用于分析概率性星座图成形信号的工具。

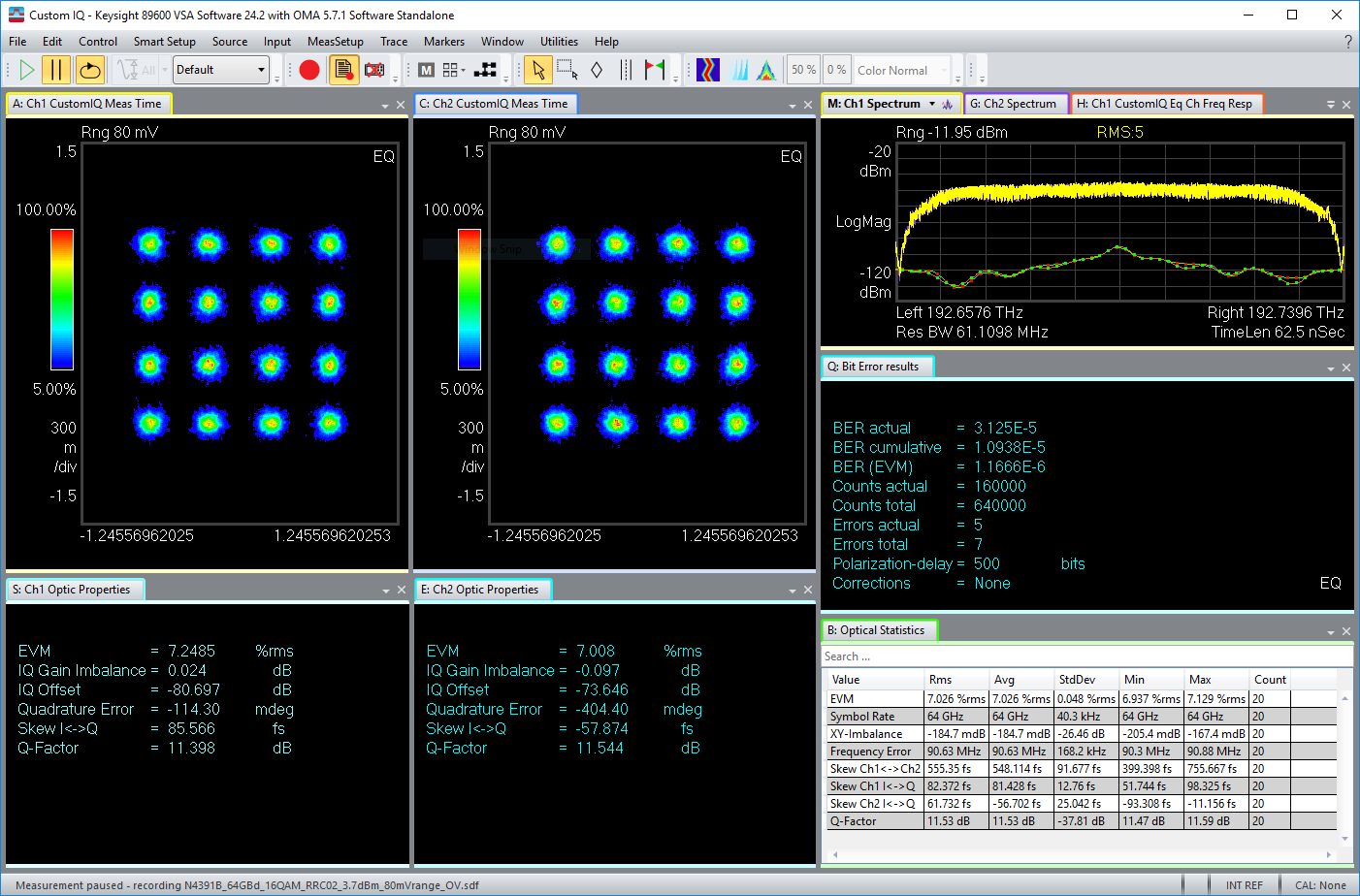

该软件提供独立版本，用于分析复杂调制的光信号

是德科技光调制分析仪（OMA）产品组合中的分析软件可直接在您的计算机上运行，无需额外添加任何仪器。它提供了诸如对复杂调制光信号进行高级信号处理等分析功能。

使用该软件处理和分析由 Keysight OMA 测得的 .sdf、.mat 或 .csv 文件中的原始数据。此功能使您能够像直接在仪器前操作一样处理数据。结合使用MATLAB 编译器，您可以自行开发信号处理算法并对信号进行离线测试。此外，该软件还能帮助您借助存储文件高效地学习复杂光调制的基础和高级概念。

安装独立版软件的好处包括：

• 对各种分析参数进行后处理并记录，既便于您进行演示，又不会占用硬件资源
• 提供关于复杂光传输的实践学习
• 可离线使用是德科技的信号处理算法

示波器硬件连接的优势包括：

• 结合是德科技（Keysight）UXR 系列、Z系列或90000系列实时示波器与OMA矢量分析软件，对您自己的接收机硬件进行分析。
• 获取接收机的偏移、增益不平衡等校准值，以评估接收机对这些参数的敏感度。
• 在真实的应用条件下测试自己的IQ各组成部分。

购买前，先试用一下

1. 使用光电应用软件包管理器下载最新版本的软件。
2. 请在此处获取N4391SALC 的 30 天试用版许可证。
3. 如果您还没有 89601200C 和 89601AYAC 的有效许可证，可在此申请 30 天试用版许可证。

有关其他相关产品，请参阅基本光电产品组合和 UXR 系列示波器。

• 经过完全校正的时间域反射或传输响应
• 门控可用于去除不需要的响应（例如，来自测试夹具的响应）
• 将频域转换为时域，或将时域转换为频域
• 有助于调节多种滤波器类型，包括腔谐振器滤波器
• 兼容所有 USB 矢量网络分析仪

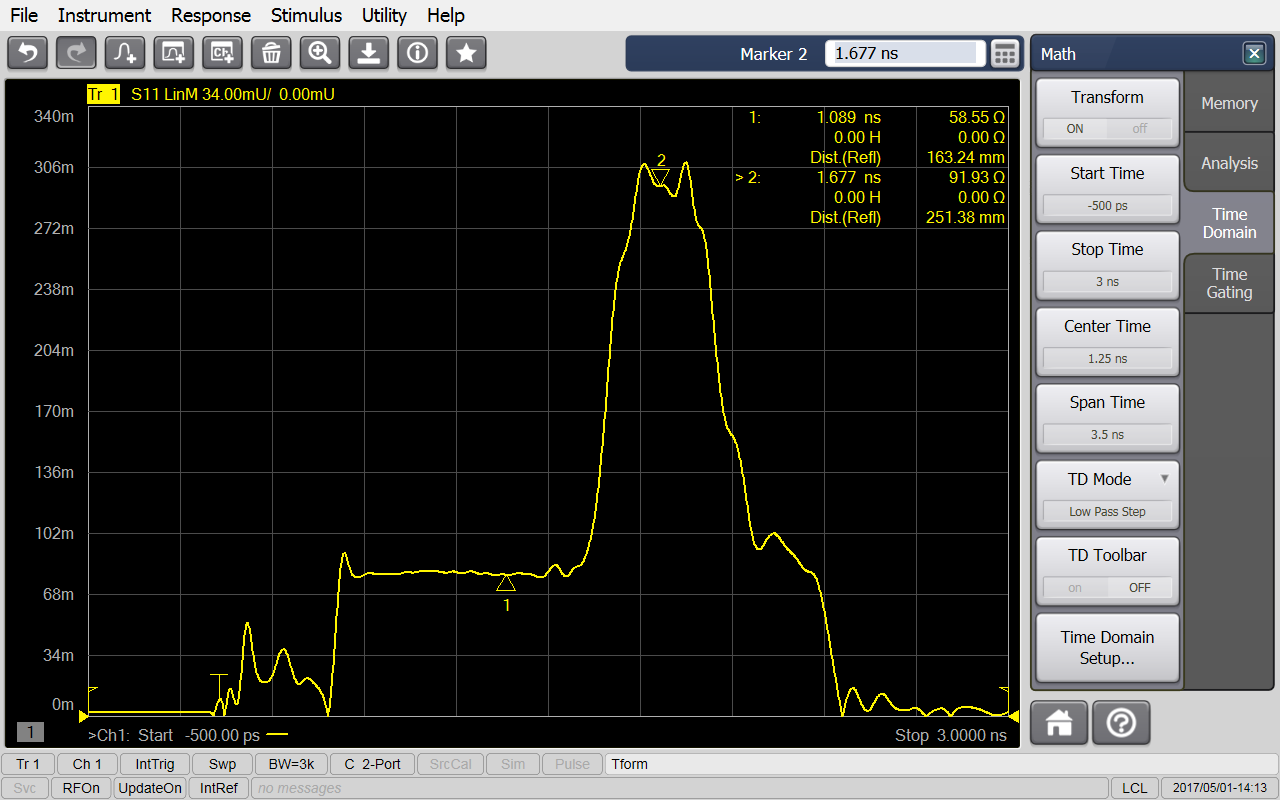

您可以使用时域功能测量设备的时域响应。分析仪可以将频域数据转换为时域数据，也可以将时域数据转换为频域数据。

分析仪所采用的变换类似于时域反射（TDR）测量。但TDR测量是通过向被测设备发射一个脉冲或阶跃信号，并使用类似示波器的接收器实时观察响应来实现的。相比之下，分析仪进行扫频响应测量，并通过数学方法将数据转换为类似于时域反射仪的显示结果。

S97010B 软件兼容是德科技 (Keysight)Streamline 系列矢量网络分析仪。

了解有关是德科技网络分析仪软件的更多信息

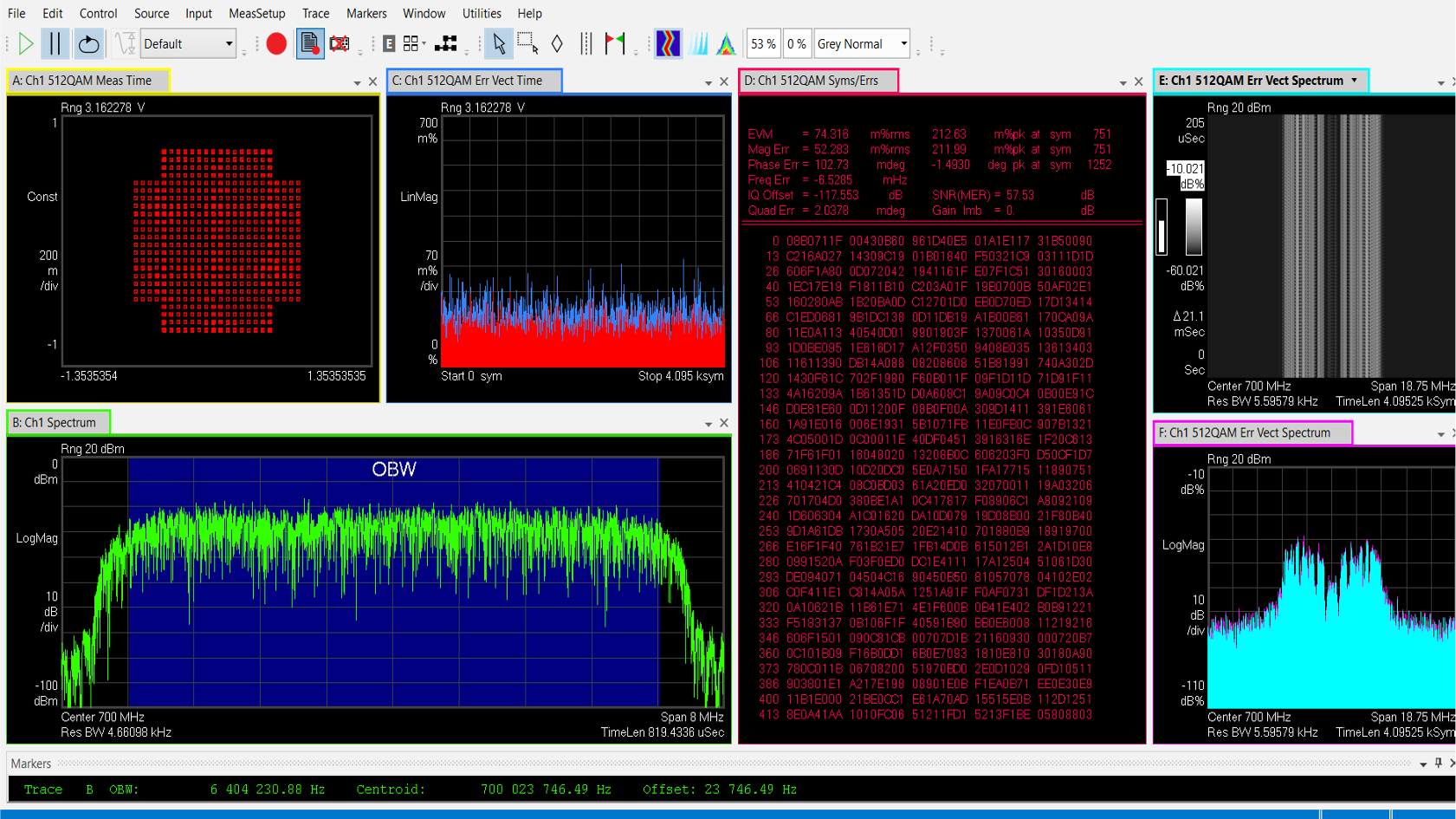

• 超过 40 种调制方式：FSK、PSK、QAM、定制 APSK
• 超过 30 种标准预设：蓝牙、ZigBee、TETRA、Wi-SUN
• 超过 10 种滤波器类型：RC、RRC、高斯、用户自定义
• 将 EVM、星座图等测量结果与理想值进行比较
• 识别 IQ 偏移、增益失衡等性能劣化现象
• 利用自适应均衡滤波器确定线性误差
• 对用户定义的非标准 IQ 信号（定制 IQ）进行数字调制分析
• 执行 TETRA 增强型数据服务（TEDS）调制分析

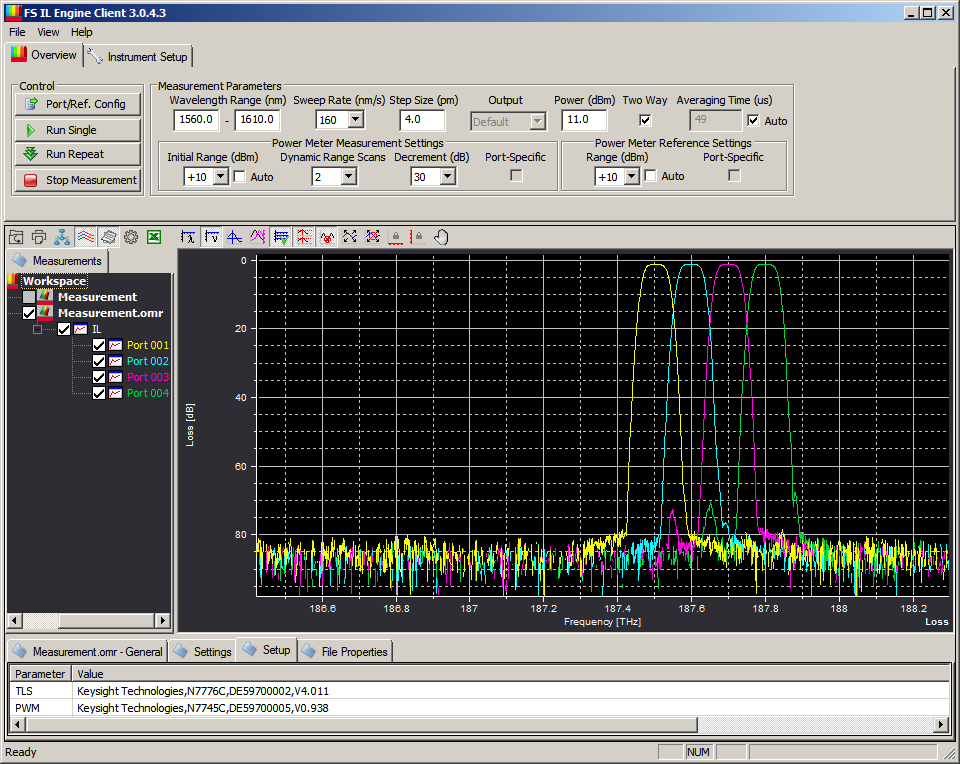

• 偏振相关插入损耗和光/电响应度参数的单次扫描多通道测量
• 获得插入损耗、PDL、主轴（TE/TM 或 s/p）插入损耗、光/电响应度（平均值、最小值/最大值与偏振）、回波损耗及其他衍生参数的测量结果
• 无需额外的 N7700102C 许可证即可进行 FLS 测量
• 静态偏振设置适用于探头对准、器件优化或固定偏振扫描
• 在单次扫描的 PDL 测量过程中进行快速偏振切换，能够最大限度地降低对振动和漂移的敏感度
• 60 dB 动态范围，可通过功率范围拼接扩展至 80 dB 以上

• 时域和频域分析，多达 409,601 个点的 FFT
• 支持同时进行多种测量，并灵活显示波形和测量结果
• 模拟解调 AM、FM、PM 信号
• 功率放大器的 AM/AM、AM/PM 和增益压缩
• 可选择电平、斜率、延迟和抑制等条件进行触发
• 记录采集到的信号波形，以便日后回放进行故障诊断

• 使用简单的宽带多音频激励信号进行群时延测量（信道质量调制分析）
• 从 Keysight N7621BSignal Studio 软件导入，或向 Keysight N7621BSignal Studio 软件导出多音频激励定义（信道质量调制分析）
• 使用测得的信号数据对输入激励模型进行校准（信道质量调制分析）
• 执行简单且可重复的相位和幅度信道响应分析（信道质量调制分析）
• 支持以同步（同时）采集或顺序采集模式进行多次测量

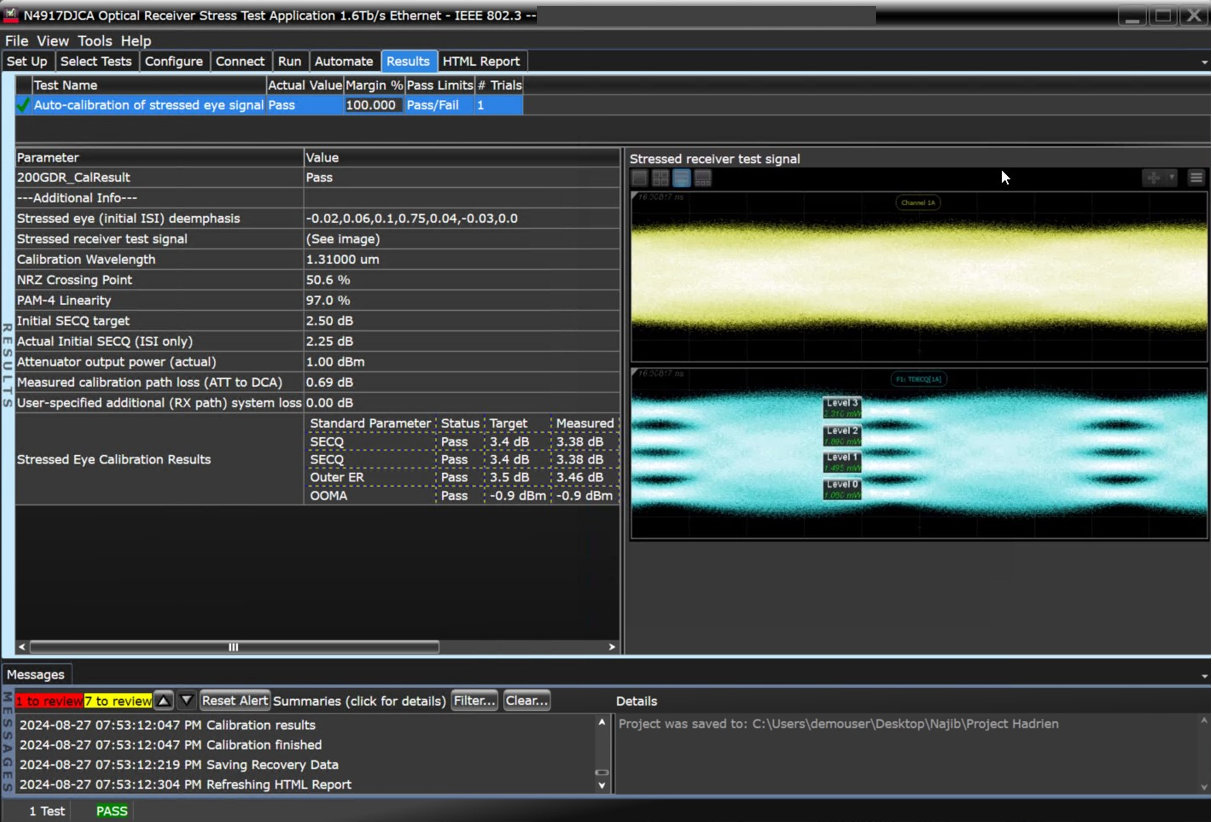

是德科技 N4917DJCA 解决方案由软件应用程序、一台 M8050A 120 Gbaud 高性能比特误码率测试仪、一个干扰源、一个光参考发射机、一台光采样示波器、一个可调谐激光源以及一个光衰减器组成。自动校准可确保高精度和高重复性，并与手动操作相比，显著缩短了校准和测试时间。

功能

• 符合 IEEE 802.3 标准，用于对具有 100G 和 200G/λ 光接口的 800G 和 1.6T 模块进行受压光接收机特性分析。
• 遵循 IEEE 802.3 标准第 124、167、140、151、180、181、182 和 183 条中描述的测试程序（IEEE 802.3cn/cu/db/df 和 dj 项目）。
• 提供了一套交钥匙解决方案，可自动完成所有必要的仪器 。
• 确保对受光学应激影响的PAM4信号进行可重复且稳定的校准。
• 支持对外消光比、透射率、色散眼闭合以及光学调制振幅的目标值进行调节。

功能

• 通过 N4917DJCA 软件提供统一的仪器控制和设置功能。
• 可自动完成应力信号校准、接收机灵敏度以及抖动容限的测量。
• 通过被测设备控制和脚本接口，支持定制化的设备测试和报告生成。
• 包含可调节的应力组合，用于用户自定义校准。
• 可根据客户定义的参数设置提供灵活的校准。
