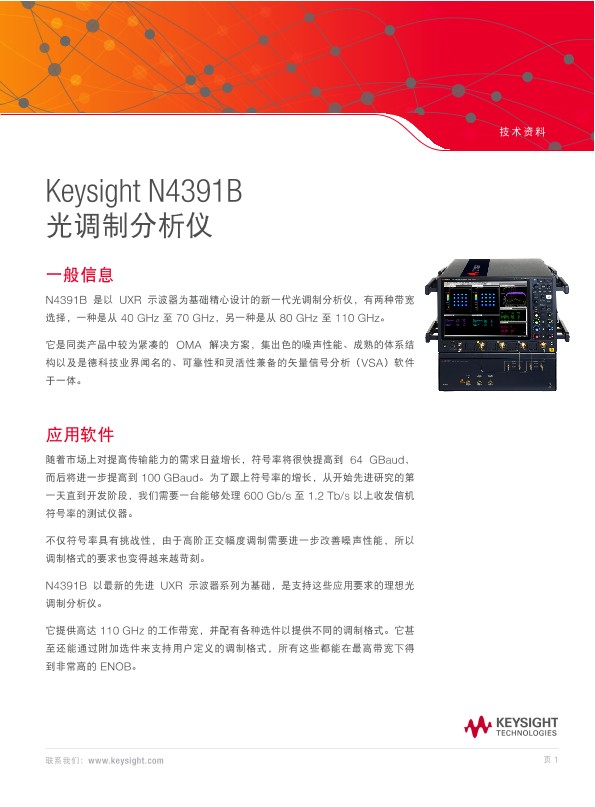

光调制分析仪 N4391B

N4391B 光调制分析仪

N4391B 是以 UXR 示波器为基础精心设计的新一代光调制分析仪，有两种带宽选择，一种是从 40 GHz 至 70 GHz，另一种是从 80 GHz 至 110 GHz。它是同类产品中较为紧凑的 OMA 解决方案，集出色的噪声性能、成熟的体系结构以及是德科技业界闻名的、可靠性和灵活性兼备的矢量信号分析（VSA）软件于一体。

应用软件

随着市场上对提高传输能力的需求日益增长，符号率将很快提高到 64 GBaud，而后将进一步提高到 100 GBaud。为了跟上符号率的增长，从开始先进研究的第一天直到开发阶段，我们需要一台能够处理 600 Gb/s 至 1.2 Tb/s 以上收发信机符号率的测试仪器。不仅符号率具有挑战性，由于高阶正交幅度调制需要进一步改善噪声性能，所以调制格式的要求也变得越来越苛刻。

N4391B 以最新的先进 UXR 示波器系列为基础，是支持这些应用要求的理想光调制分析仪。它提供高达 110 GHz 的工作带宽，并配有各种选件以提供不同的调制格式。它甚至还能通过附加选件来支持用户定义的调制格式，所有这些都能在最高带宽下得到非常高的 ENOB。

产品特色

基于是德科技最新 UXR 示波器的新型光调制分析仪有两种带宽可供选择：一种是校准后工作带宽达 70 GHz 的光相干接收机（选件 007），另一种的带宽达 110 GHz（选件 011）。每一类分析仪的系统带宽都是由示波器带宽决定，并且可以通过软件许可证升级：选件 007 可以从 40 GHz 升级到 50 GHz、59 GHz 或 70 GHz；选件 011 可以从 80 GHz 升级到 100 GHz 或 110 GHz，而不必将光调制分析仪送回是德科技。选件 007 升级到选件 011 需要由是德科技实施额外的硬件更改。在每种配置中，光相干接收机都配有内置的功率监测器、内置本振、本振输出和外部本振输入。

完整的解决方案

自行研发的光调制分析解决方案实施起来不仅耗时而且需要大量资源，与之相比，全集成的 N4391B 提供一台完全符合技术指标且可靠的测试仪器，大大有助于缩短产品上市时间。凭借得到保障的特征技术指标，是德科技仪器将能够提供准确可靠的测试结果，而这些测试结果只能通过完整解决方案才能实现。

综合相干接收机测试应用软件和现场验证与再校准

软件

综合相干接收机（ICR）模块是相干传输系统的关键组件，它的测试相比直接检测接收机光子组件（ROSA）更具挑战性，原因是 ICR 具有相位敏感信号检测功能，并且提供四个电输出和两个光输入。用于 ROSA S21 测试的测试仪器不能以同样的方式用于对ICR 进行 S 参数测试，因此使得 S 参数的测试变得非常具有挑战性。

为了帮助用户相比自行开发解决方案更快地设置 ICR 的 S 参数测试，N4391B 提供了一个可选的 ICR 测试软件，用于测量：

• S21 幅度响应
• IQ 偏移、XY 偏移
• IQ 角度
• IQ 和 XY 增益失衡
• EVM 本底噪声
• 图像抑噪

表征 ICR 的这些参数，可为 N4391B 的相干光接收机创建校准数据集。现在也可使用软件来验证 N4391B 系统的性能并根据需要执行再校准。在工作环境中对系统进行校准，有助于最大限度提高系统性能，同时尽量减少停机时间。以电流示波器校准为例，额外需要使用的设备包含可调谐激光源（例如 N7711A）、可变光衰减器（例如N7751A）和偏振合成器（例如 N7786B）。推荐再校准周期是 1 年。

相干光器件测试应用软件

双极化 IQ 调制器和内差相干接收机等相干光器件在不同的开发阶段都需要接受系统集成商的测试和检验。这款选配的相干光器件测试软件为表征这些器件提供了完整的解决方案。使用单一软件套件，可以通过一个用户界面控制所有仪器，即任意波形发生器（AWG）、OMA、（如果是接收器件的话）偏振合成器。测试均无需重新连接被测器件，从而可以节省测试时间，并降低器件连接和重新连接所导致的不确定度。相干光器件测试许可证提供：

• S21 幅度和相位响应
• IQ 偏移、XY 偏移

测试装置可按照三种方式进行定制，分别用于发射器件测试、接收器件测试，以及两者的顺序测试。另外，测试装置可以进一步扩展，用于对激光源进行系统级测试以及波长和功率校准。

请下载此文档以了解更多信息。
