模拟您的PNT系统将面临的各种信号和威胁
任务关键型PNT系统必须在遭受干扰、欺骗和多径效应的情况下仍能可靠运行。旗舰 仿真器硬件通过单一软件定义架构，可生成所有全球导航卫星系统（GNSS）星座信号、射频威胁信号以及替代信号。PNT X可提供多达640个信号通道，用于接收机测试和导航战（NAVWAR）评估。 PNT X CRPA 测试系统通过集成多台信号发生器和射频组合矩阵，可对 4 至 16+ 元素的阵列进行相位对齐波前仿真。两者均可通过多机箱扩展以满足定制需求。
全面覆盖全球导航卫星系统（GNSS）及威胁
在单个场景中生成所有GNSS卫星星座，同时包含嵌入式干扰、欺骗及自定义I/Q波形，覆盖L频段和S频段频率，并采用最新的接口控制文档。
抗干扰天线评估
从单机箱接收机测试扩展到多机箱波前仿真，适用于可控辐射模式天线（CRPA）系统——支持从4个单元开始的波束成形、零点转向和STAP评估。
高动态范围信号保真度
在整个动态范围内保持 0.3 毫米均方根伪距精度，系统迭代率为 2 kHz，硬件在环延迟为 2 毫秒——从导弹弹道到高速旋转的车辆。
可扩展至定制化解决方案
通过在单个 SimGEN 场景的控制下添加信号发生器和 SDR 卡来扩展测试能力。是德科技可根据您的具体测试需求，量身定制多机箱机架解决方案、信号组合矩阵以及分区测试舱配置。
-
模块化设计
天线单元数量可扩展至2至20个以上，每个机箱最多支持10张SDR卡|最多支持10路射频输出|提供多机箱配置选项
-
仿真选项
频段：L1、L2、L5、E1、E5、E6、B1、B2、B3、S波段
常用配置
PNT X CRPA 测试系统
PNT X CRPA 测试系统，用于配备 GNSS 波前仿真的抗干扰天线测试。适用于 NAVWAR 和 CRPA 的开发、集成与验证。
PNT X CRPA 测试系统，用于配备 GNSS 波前仿真的抗干扰天线测试。适用于 NAVWAR 和 CRPA 的开发、集成与验证。
PNT X CRPA 测试系统
PNT X CRPA 测试系统是一套完整的商用现成（COTS）解决方案，它集成了多台 PNT X 信号发生器、射频合成矩阵以及 SimGEN 软件套件，用于生成相位对齐的全球导航卫星系统（GNSS）波前，从而对受控接收模式天线（CRPA）系统进行有线和无线测试——包括波束成形、零点转向以及时空自适应处理（STAP）的评估。
对于关键任务应用，CRPA 需要进行严格的测试。要进行准确的评估，必须具备精确的 GNSS 信号生成、相位对齐以及动态高密度干扰和欺骗威胁模拟能力。全面的测试能够验证系统在极端边界情况下的性能，加速开发进程，并确保系统在实际运行环境中值得信赖。
CRPA波前模拟
- 多个PNT X信号发生器通过外部射频组合矩阵进行组合，向待测的多单元CRPA的每个单元提供经过校准且相位对齐的射频信号
- 每台信号发生器通过 10 张软件定义无线电 (SDR) 卡提供多达 640 个独立通道——多机箱配置可扩展以支持包含 2 至 20 多个单元的 CRPA 系统
- 0.3 mm RMS pseudorange accuracy, and inter-antenna carrier phase alignment of <2° without the need for any runtime calibration and across a +/-5° temperature span
- 高达 2 kHz 的系统迭代速率可再现高动态车辆运动（包括导弹、航天器和无人机），并具备 2 毫秒的硬件在环（HIL）延迟，用于自适应天线算法的评估
- 支持加密军事信号，包括GPS M码和伽利略PRS。通过LZE/弗劳恩霍夫研究所提供的prs[ware]支持伽利略PRS。
- 嵌入式GNSS/惯性（EGI）仿真，用于表征集成导航系统的性能
- 精确的载波和码相位对准，确保无论测试要求多么严苛，都能保持信号保真度并获得准确结果
- 在场景开始前进行校准，以确保波前对准的精确性，并在整个测试过程中保持稳定的性能
NAVWAR 威胁表示法
- 嵌入式 L 波段干扰源会生成连续波 (CW)、频率调制 (FM)、幅度调制 (AM)、相位调制 (PM)、加性白高斯噪声 (AWGN)、二进制移相键控 (BPSK)、COMB、线性调频 (chirp) 以及匹配频谱波形，并与 GNSS 信号共同作用，用于测试零点转向和波束成形算法
- 生成带宽可调的自定义干扰波形
- >130 dB 干扰机与GNSS标称信号的比值
- 可选连续动态范围高达 140 dB
- 全面的欺骗测试支持信标攻击、码/载波攻击以及导航数据攻击，用于评估 CRPA 的反欺骗响应能力
- 实时3D地形建模利用光线追踪技术，逼真地模拟信号传播效应（包括遮挡、衍射和多径效应），从而在复杂环境中进行更具代表性的PNT测试
- SimIQ Spatial Awareness 将静态 IQ 数据转化为动态、支持运动检测的信号，从而支持在测试环境中使用用户提供的 IQ 数据或专有波形
系统集成与安全
- 系统中的所有信号发生器均由运行在 C50 X 主控制器上的单个 SimGEN 场景进行协调
- 全面支持L频段和S频段的GPS、伽利略、GLONASS、北斗、QZSS、IRNSS和SBAS
- 通过 SimREMOTE 经由以太网或 GPIB 进行远程控制；gRPC 模式支持使用 Python、C++ 和 Java 进行测试自动化，以实现可重复的 CRPA 特性分析
PNT X
是德科技 PNT X 能够简化并加速复杂的 PNT 测试，兼具卓越性能、逼真度、灵活性和易用性。
是德科技 PNT X 能够简化并加速复杂的 PNT 测试，兼具卓越性能、逼真度、灵活性和易用性。
PNT X
PNT X 提供了可配置的可控接收模式天线（CRPA）场景定义，具备灵活的干扰和进阶 功能，同时支持传导测试和空中（OTA）测试。
CRPA 与信号处理能力
- 支持16个及以上元素的CRPA，并具备针对干扰信号的连续高动态范围
- 利用专门设计且经过优化的软件定义无线电（SDR）技术，生成载波相位对齐的波前
机密测试
- 使用GPS局批准的MNSA M码、AES M码、基于服务器的SDS M码、SA/A-S以及RMP进行测试
- 通过与弗劳恩霍夫IIS研究所建立的合作伙伴关系，支持伽利略PRS信号
导航战（NAVWAR）仿真
- 通过所有信号输出端口模拟具有高动态范围的各类欺骗和干扰威胁
- 通过大规模模拟对抗环境，验证系统在真实网络战条件下的韧性
控制与自动化
- 通过 SimREMOTE、NI LabVIEW 或支持 C++、Java 和 Python 的 gRPC 接口实现测试自动化
- 使用嵌入式 Spyder Python 集成开发环境 (IDE) 开发并执行测试脚本
- 在同一环境中执行全面的后处理分析
PNT信号生成
- 通过 SimINERTIAL 功能模拟惯性传感器数据
- 标准功能包括生成S波段信号、自定义波形以及低地球轨道（LEO）PNT信号
- 利用获得专利的I/Q空间感知技术，对I/Q文件进行实时逼真的动力学处理——在支持原生GNSS信号的同时，还能生成新型PNT信号
空中测试
- 在无回声室环境中测试包含天线的完整PNT解决方案
- 通过单一系统配置独立或组合的输出模式
- 部署固定天线阵列配置，或采用配备定位器和多径建模进阶 解决方案
以下资源将帮助您进一步了解 PNT X 的各项功能。
数据表
PNT X
解决方案简介
PNT 与 NAVWAR 解决方案简介
服务 支持
通过精心策划的支持方案、优先响应机制和快速周转时间，实现高效创新。
获取可预测的租赁式订阅服务和全生命周期管理解决方案——助您更快达成业务目标。
KeysightCare ，享受卓越服务，获得专属技术响应等更多权益。
确保您的测试系统符合规格要求，并满足本地及全球标准。
通过内部讲师指导的培训和在线学习，快速掌握测量技能。
下载是德科技软件或将您的软件更新至最新版本。
常见问题解答

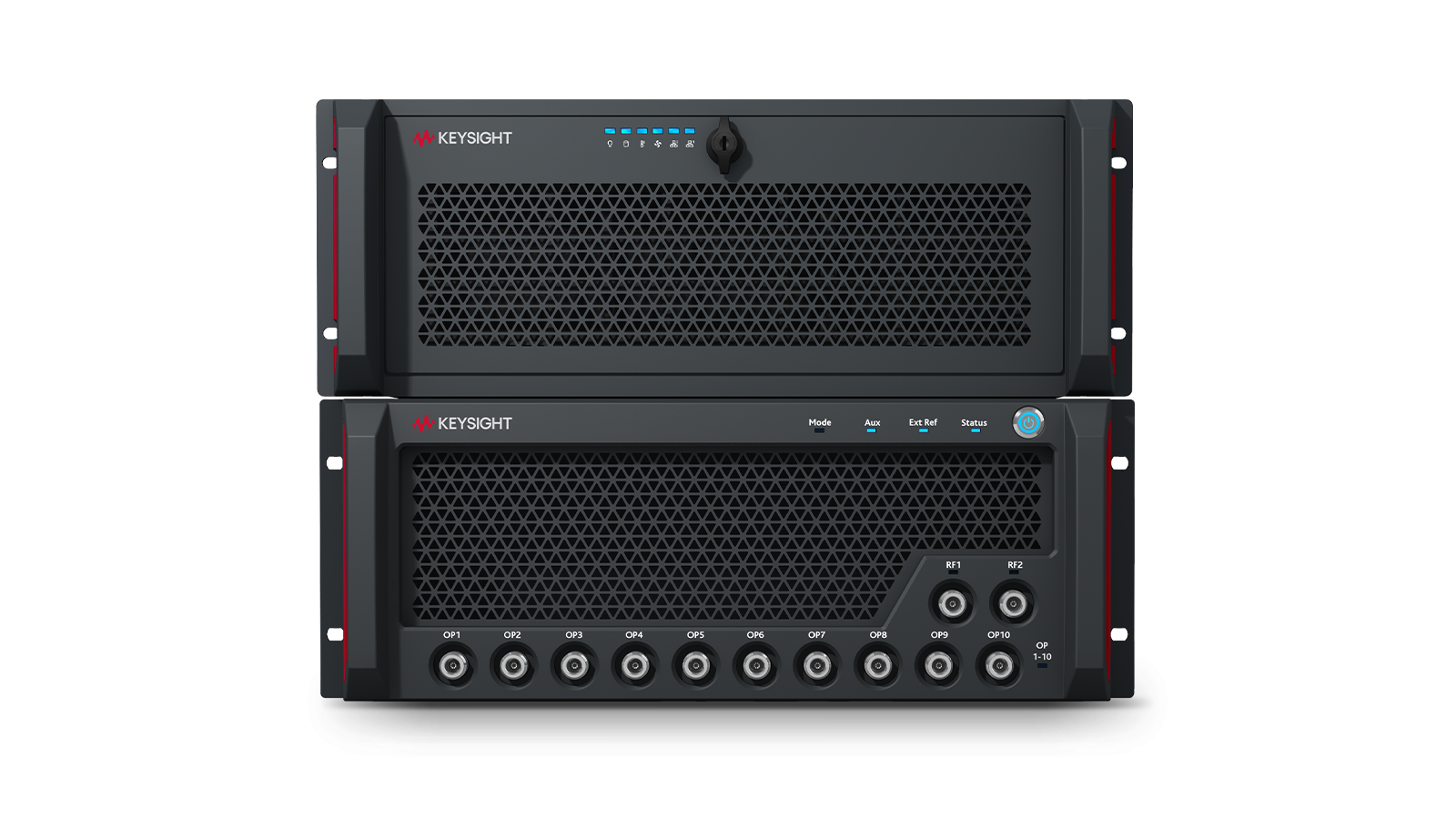

PNT X 是一款独立的仿真系统，由信号发生器和 C50 X 主机控制器组成。该系统每个机箱可提供多达 640 个独立信号通道，适用于传导式 GNSS 接收机测试、导航战评估以及低地球轨道（LEO）PNT 仿真。 PNT X CRPA 测试系统将多台 PNT X 信号发生器与射频组合矩阵相结合，可在 4 至 16 个或更多天线单元上提供相位对齐的波前，从而支持 CRPA 系统的有线和无线测试。
这两款产品均支持L波段频率下的GPS、伽利略、GLONASS、北斗、QZSS、IRNSS和SBAS。PNT X还支持S波段射频生成，以满足区域卫星星座和新型PNT应用的需求。此外，还提供针对GPS M码、伽利略PRS及其他机密信号的授权测试选项。
是的。每台 PNT X 信号发生器均可通过添加软件定义无线电 (SDR) 卡进行扩展，每个机箱最多可支持 10 张。对于需要超过两个组合射频输出或更高信道数量的应用，多台信号发生器可在单个 SimGEN 场景下协同工作。对于极致性能的定制需求，是德科技还提供量身定制的机架解决方案、信号分配单元以及多机箱组合器配置。
PNT X 可在生成 GNSS 信号的同时产生嵌入式 L 波段干扰，支持连续波、调频 (FM)、调幅 (AM)、调偏 (PM)、白高斯噪声 (AWGN)、双边变调 (BPSK)、线性调频 (chirp) 以及匹配频谱波形。高功率后面板射频输出可提供比标称值高出 +50 dB 的信号，以满足严苛的干扰机与信号比场景需求。每个场景最多支持四个独立的伪造器，可用于评估信标攻击、码/载波攻击以及导航数据篡改。
CRPA测试系统支持传导测试（即信号通过同轴电缆直接传输至天线电子设备）以及在无回声室环境（包括分区室配置）中的无线电测试。传导测试为接收机算法的开发提供了可重复且受控的测试条件。分区室测试则为全系统CRPA验证提供了逼真的卫星轨道运动和入射角保真度。
PNT X 采用“安全设计”架构，符合 CAT I 和 CAT II 安全技术实施指南（STIG）的要求。该设备支持可信平台模块（TPM）2.0 安全启动，并可选配符合 FIPS 标准的自加密固态硬盘，以保护静止数据的安全。 该系统在交付时已通过 ISO/IEC 17025 标准校准，建议校准间隔为 12 个月。
