测量并校正相对射频相位

配置两个或多个射频（RF）信号通道，以产生一个公共载波频率和已知的相对相位。相位相干的射频信号生成需要共享参考、同步的输出设置、可重复的触发条件以及稳定的信号路径。通过匹配且已表征的电缆将信号输出连接至被测设备，或连接至能够比较通道相位的测量接收机。建立一个指定的参考通道，并以此为基准测量其他各通道。为确保比较结果可重复，应使用一致的测量带宽、采集间隔和信号电平。必要时，应使用适合相关频率和功率水平的分路器、合路器、耦合器或相位比较仪。在进行任何校正之前，应记录每个通道的频率、输出振幅、相位偏移和连接状态。在初始表征过程中，应保持测量参考和物理连接不变。

扫描频率或在选定的工作点重复测量，以获得各通道间的相对相位误差。通过观察相位随频率的变化情况，并在适当情况下对相位曲线进行解卷，将恒定相位偏移与频率相关延迟区分开来。在将差异归因于信号源之前，需考虑电缆的电气长度、连接器的重复性以及路径相关的相位移。调整可用的相位设置或应用计算出的校正值，然后采集另一组通道与参考信号的测量数据。在相同的测试条件下，比较校正前后的相位对齐情况。根据预期工作流程的需要，在更改频率、功率或配置后重复测试。对于多通道接收机或相控阵实验，将校正后的输出连接到相应的端口，并记录剩余的相位差、测量不确定度以及参考条件。保留所得的相位-频率曲线以及测试设置参数，以备后续验证之用。

多通道射频相位对准解决方案

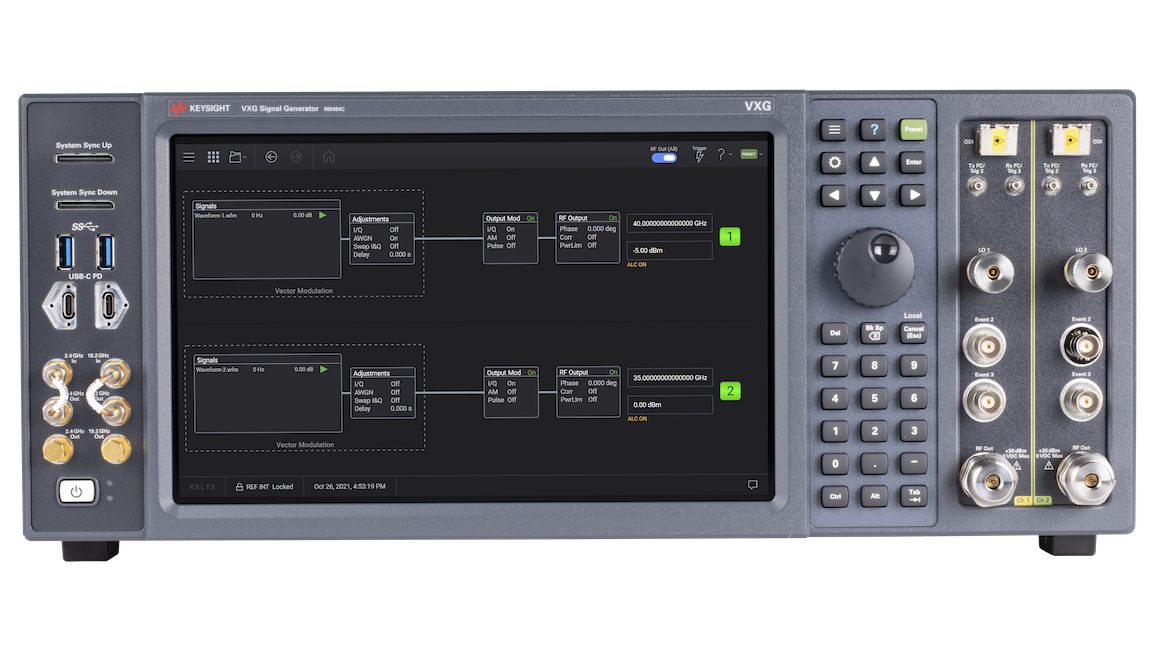

要将多个射频输出同步到共同的时序和频率参考，需要一台精确且准确的信号发生器。相位一致性对准工作流程利用多通道矢量信号生成和兼容的相位敏感测量路径，来确定相对相位偏移、表征路径延迟并验证校正效果。是德科技旗舰矢量信号发生器可配置为具有可重复的输出条件，测量选定频率范围内的相位差，并比较应用校正前后对齐波形。测量接收机的选择、电缆特性分析以及触发设置应与实际测试配置相匹配。旗舰矢量信号发生器最高频率可达54 GHz，可提供多射频输出测试，并获得准确且可重复的结果。
