如何分析嵌入式总线协议活动

索取报价

查看应用说明

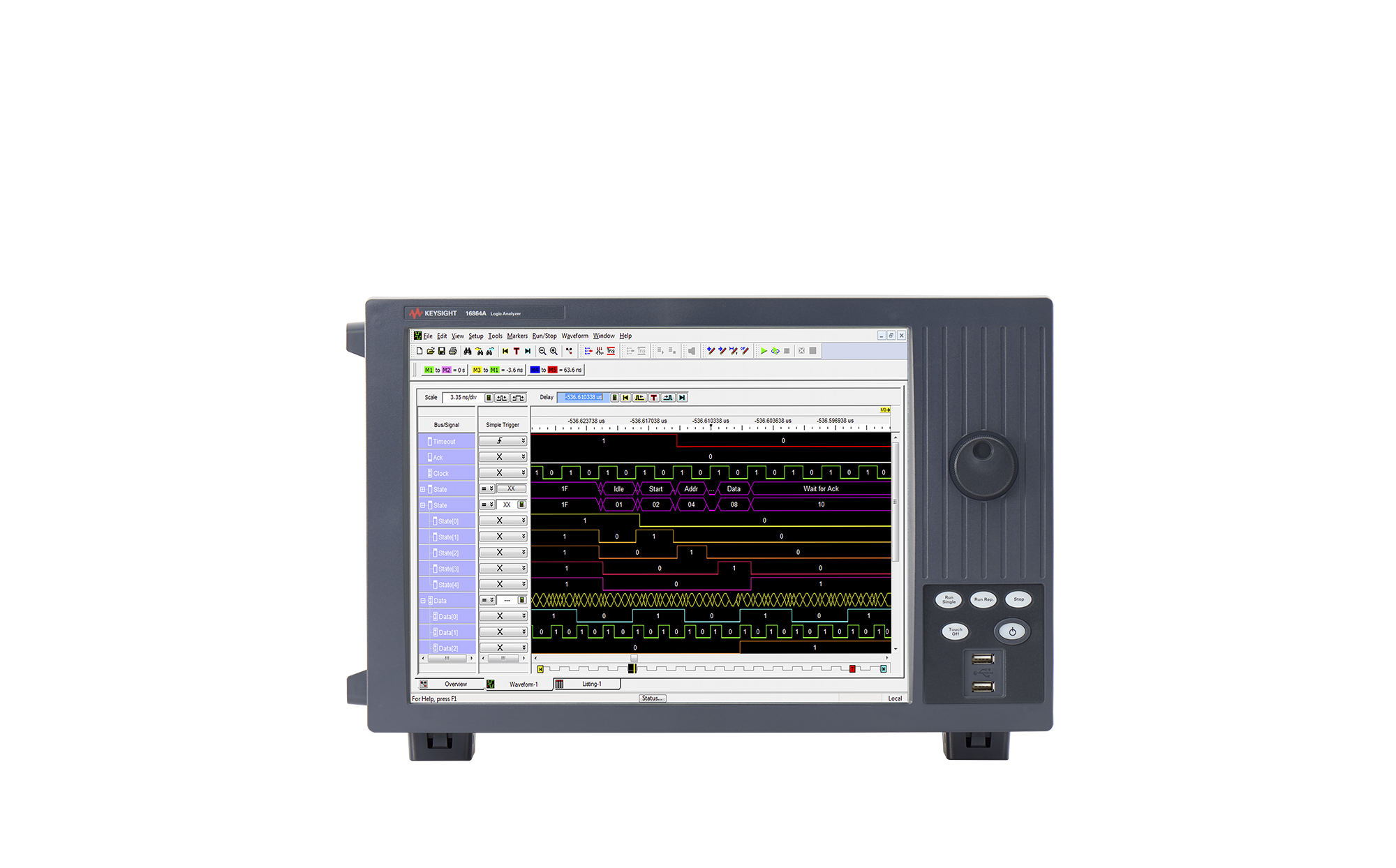

+ 便携式 逻辑分析仪

捕获嵌入式数字总线活动

嵌入式总线分析需要同时捕获多个数字信号，并确保所有通道之间具有精确的时间相关性，从而准确解读协议行为。工程师需同时对并行或串行数据线、时钟及控制信号进行采样，随后执行时间对齐的时序或状态采集，以观察协议事务如何在系统中传播。协议解码将相关信号归类为符号事务（如读取、写入、命令和响应），使工程师能够在高级协议活动与其底层数字信号行为之间无缝切换。

协议感知触发功能支持根据特定的总线条件（包括地址值、事务类型、协议状态或预定义的错误条件）进行捕获，从而帮助工程师隔离系统活动的相关部分以供分析。通过将解码的事务与信号级行为相关联，工程师可以在功能测试和系统集成过程中验证协议的正确性，理解命令和数据流，并识别诸如无效序列、仲裁冲突或多个嵌入式总线之间意外交互等功能问题。

嵌入式总线协议分析解决方案

嵌入式总线协议分析需要对多个数字信号进行时间关联捕获，并将其解码为有意义的协议级事务，从而理解系统运行情况。是德科技的嵌入式总线协议分析解决方案具备高通道密度、大容量采集内存、协议感知触发以及集成解码功能，可捕获扩展的活动窗口，并将解码的事务与底层数字信号进行关联。工程师可借此验证交易流是否正确，分析命令与数据的序列关系，并识别诸如序列错误、总线争用或嵌入式总线之间意外交互等问题。便携式设计、灵活的探针连接以及可扩展的通道数量，支持对涉及多个控制和数据域的复杂嵌入式设计进行在系统功能测试与分析。
