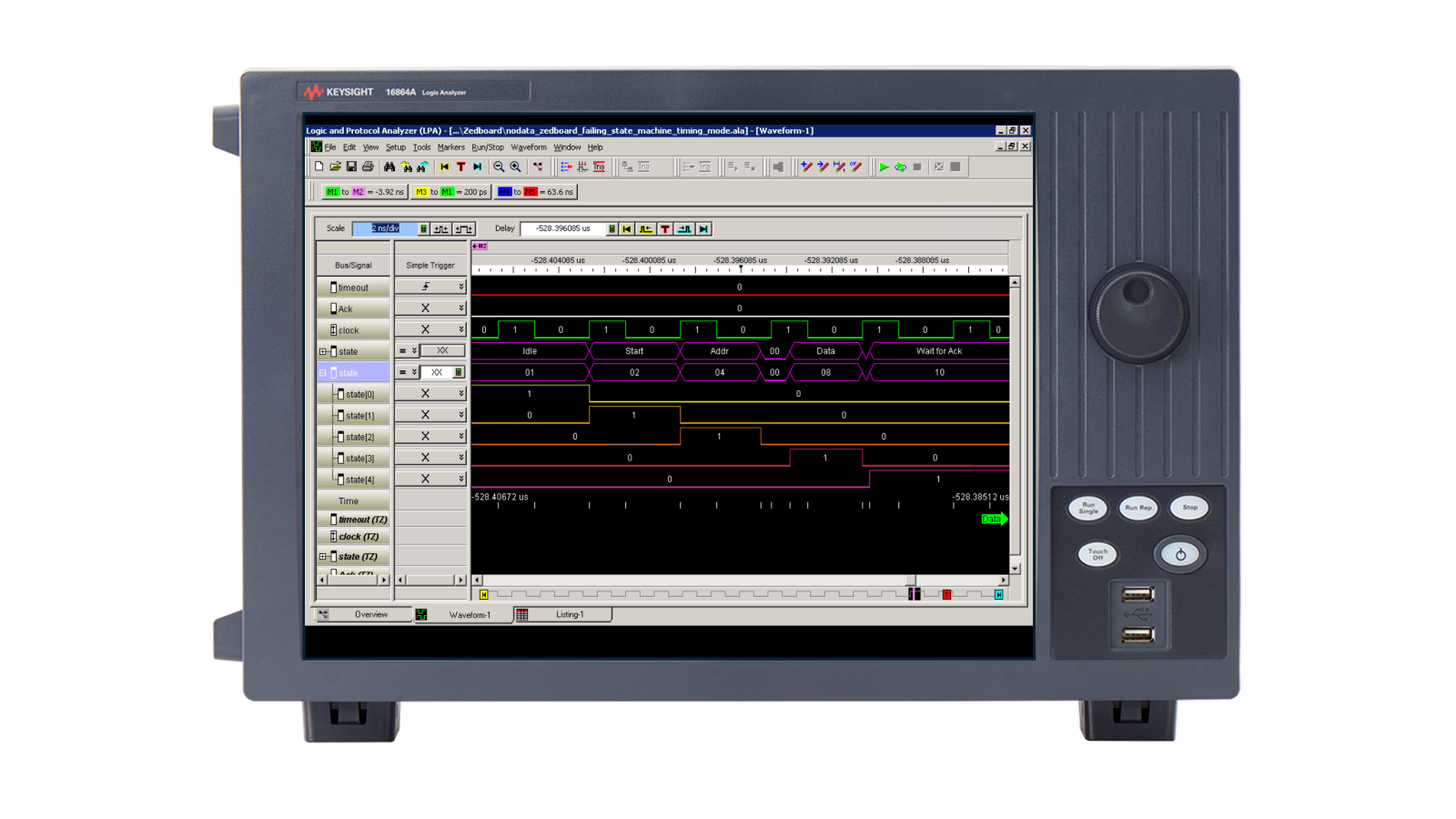

便携式逻辑分析仪
+ 便携式 逻辑分析仪
便携式逻辑分析仪
+ 便携式 逻辑分析仪

数字信号间的时序关联

要捕获多信号时序事件，需要同时采集多个数字通道，并进行确定性时间对齐，以保持真实的因果关系。测量设置包括对相关信号（如时钟、数据总线、使能信号和控制线）进行探测，并配置时序模式采集，以便所有跳变都能基于共同的时间基准被捕获。这使工程师能够观察事件在功能模块间如何传播，而不会因顺序测量或碎片化测量引入时序偏差。

该测试通过应用复杂的触发条件来隔离感兴趣的时序关系或多信号序列，随后捕获系统活动的长时间窗口。工程师在关键跳变点设置时序标记，并直接测量不同通道间事件之间的时间差。这有助于揭示嵌入式和基于FPGA的系统中，相互作用的模块之间的因果关系、竞争条件、建立/保持裕度问题以及同步问题。

多信号时序相关性解决方案

多信号时序捕获需要同时、时间对齐地采集大量数字信号，并精确测量时序关系，以识别整个系统中的因果关系、序列关系和同步问题。是德科技的多信号时序相关性解决方案具备高通道密度、大容量时序存储器以及灵活的多信号触发功能，可捕获较长的活动窗口，关联不同域之间的事件，并以确定性的时序精度测量传播延迟、竞争条件和时钟域交互。
索取报价

参见多信号时序相关性解决方案的框图

多信号时序相关性解决方案的框图

探索我们多信号时序相关解决方案中的产品
