如何分析相干光接收机的EVM和BER性能

索取报价

查看应用说明

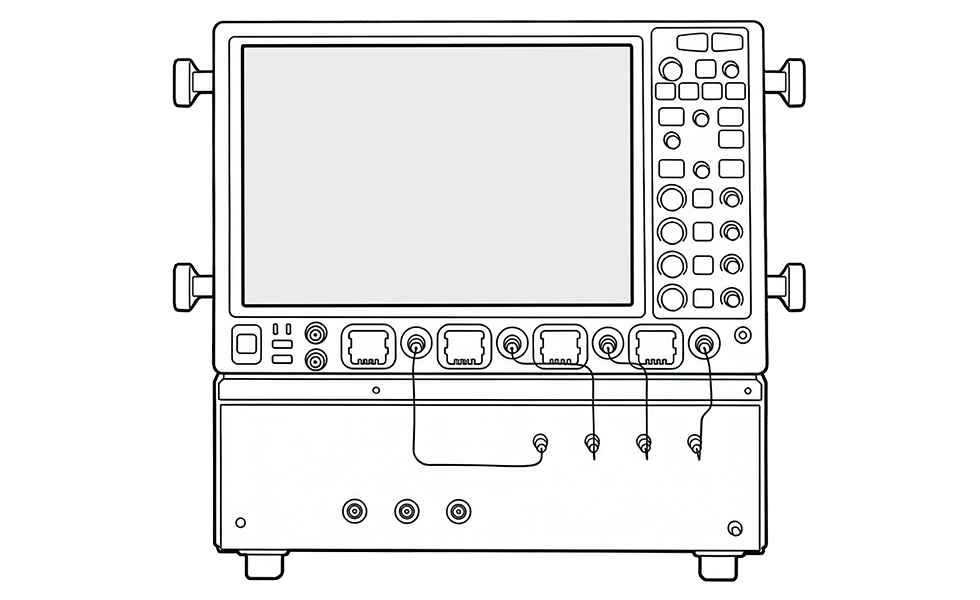

+ 光 调制分析仪

分析相干信号质量以预测系统行为

相干光通信系统依赖于正交相移键控（QPSK）和更高阶正交幅度调制（QAM）等进阶格式，以在城域网、数据中心互连和长途链路上实现高频谱效率。随着符号速率和调制复杂度的增加，验证相干接收机的性能已不再仅需简单的通过/失败测试，还需深入理解信号损伤如何影响接收机的灵敏度、裕量及整体系统鲁棒性。诸如光信噪比（OSNR）、相位噪声、非线性及带宽限制等因素，会直接影响接收机准确恢复符号的能力，并最终决定相干链路在实际部署中能否达到性能目标。

通过分析误差向量幅度（EVM）和比特误码率（BER），可以建立一个将接收信号质量与系统级结果相联系的实用框架。工程师利用参考相干接收机和光调制分析仪，通过数字信号处理器（DSP）重建输入信号，测量基于星座图的EVM，并在受控的干扰条件下评估BER性能。EVM能快速诊断接收机实现带来的性能损耗及主要干扰机制，而BER则反映可实现的灵敏度和性能裕度。结合这两项指标，工程师能够表征相干接收机的行为，将信号质量与预期链路性能相关联，并在进行完整的端到端系统验证或部署之前识别出系统局限性。

相干光接收机EVM和BER分析解决方案

通过分析EVM和BER，工程师能够了解受控信号损伤如何揭示相干接收机的灵敏度、裕量及实现极限，从而将物理层信号质量与系统级结果联系起来。是德科技的相干光EVM和BER分析解决方案将光调制分析仪与相干信号源相结合，利用高性能任意波形发生器生成已知的、受控的基带波形，并借助可调谐激光器精确设定被测接收机所处的波长和相位噪声条件。作为参考相干接收机，光调制分析仪通过基于DSP的信号恢复和校准星座图分析，直接从光信号中提取EVM、BER、SNR及相关指标。通过在可重复的OSNR、带宽和失真条件下将星座图精度与BER性能相关联，该解决方案能够高效地对进阶接收机进阶验证、优化和故障排查。
