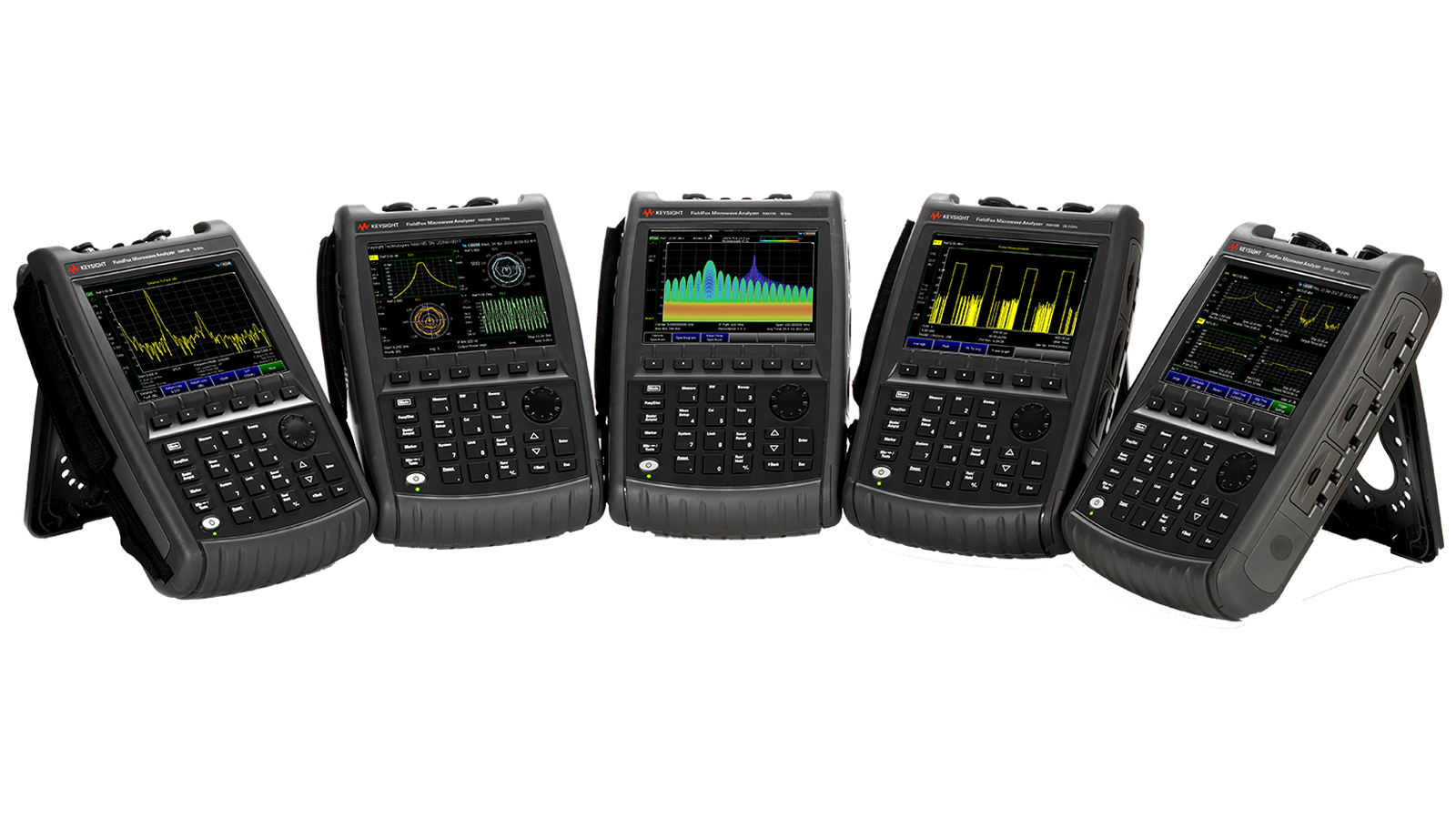

+ FieldFox 分析仪

分析时分双工信号的时序

通过将FieldFox 频谱分析仪配置为观察射频（RF）功率随时间的变化（而非进行频率扫描），可以对时分双工（TDD）信号的时序进行分析。首先在频域中识别目标载波，并将分析仪对准该信号。切换至零跨度模式可将分析仪固定在所选载波频率上，并将横轴转换为时间。显示结果将射频包络线呈现为单独的发射和接收时段。调整扫描时间可呈现不同层次的时序细节，使工程师能够观察单个突发信号或多个重复帧。这种零跨度频谱分析可直接显示射频信号的时序，而无需将示波器单独连接到无线电设备。

在进行无线信号分析时，需调整扫描时间，以捕获足够的重复信号结构，从而区分活跃传输时段与低功率间隔。较短的扫描时间可显示单个突发信号的边沿和持续时间，而较长的扫描时间则能揭示多个突发信号之间的周期性关系。触发控制可稳定波形，使重复帧在显示屏上始终出现在固定位置。工程师随后可利用标记和时间刻度，分析时分双工（TDD）信号时序模式中的突发持续时间、重复间隔、过渡以及时序关系。FieldFox 还支持针对采用时分双工（TDD）频谱访问的通信系统的周期性帧触发和时间门控功能，从而使测量能够与重复信号结构中的选定部分保持同步。

时分双工时序分析解决方案

进行测量时，首先在频域中定位所需的载波，并将分析仪配置为在该频率下进行零量程操作。随后，FieldFox 手持式分析仪将显示射频振幅随时间的变化曲线，从而将频谱分析仪的测量结果转化为时分双工信号时序的直观视图。工程师可以调整扫描时间，在显示单个突发信号的详细视图与显示重复帧结构的较长视图之间切换。触发设置可稳定周期性信号，以便更仔细地检查发射和接收时序。对于更多进阶测量，FieldFox 频谱分析功能包括时间门控和周期性帧触发，Keysight在文档中详细说明了这些功能如何用于区分时分双工通信系统中的上行链路和下行链路信号。该FieldFox 频谱分析仪工作流程支持零跨度频谱分析、射频信号时序分析，以及基于便携式射频测量平台的现场无线信号分析。
