生成并分析横跨基带、中频、射频及毫米波的802.11ad波形

测试802.11ad（即WiGig）设备需要同时处理设备的发射器和接收器部分。在三频段设备中，无线电模块图的不同环节中，信号可能处于基带、中频（IF）、射频（RF）或毫米波（mmWave）状态。 全面测试802.11ad设备需涵盖基础 ——波形生成、频率转换以及信号调制与频谱分析。要评估设备性能是否符合标准，必须生成模拟实际问题（如衰落、失真、IQ偏移及载波噪声比问题）的受损或修正信号。

测试工程师需要专用软件和任意波形发生器（AWG）来生成基带频率的波形，而中频（IF）和射频（RF）频率的信号仿真则需要上变频器。相反，信号分析采用定制设计的下变频器，可将频率转换至中频段。 微波网络分析仪可对放大器、混频器和频率转换器等有源器件进行单连接测量，并在10 MHz至67 GHz的宽频范围内提供额外的射频特性分析。该设备能对转换器及双端口器件进行高精度测量，包括S参数、增益压缩、双音测试及噪声系数测量。

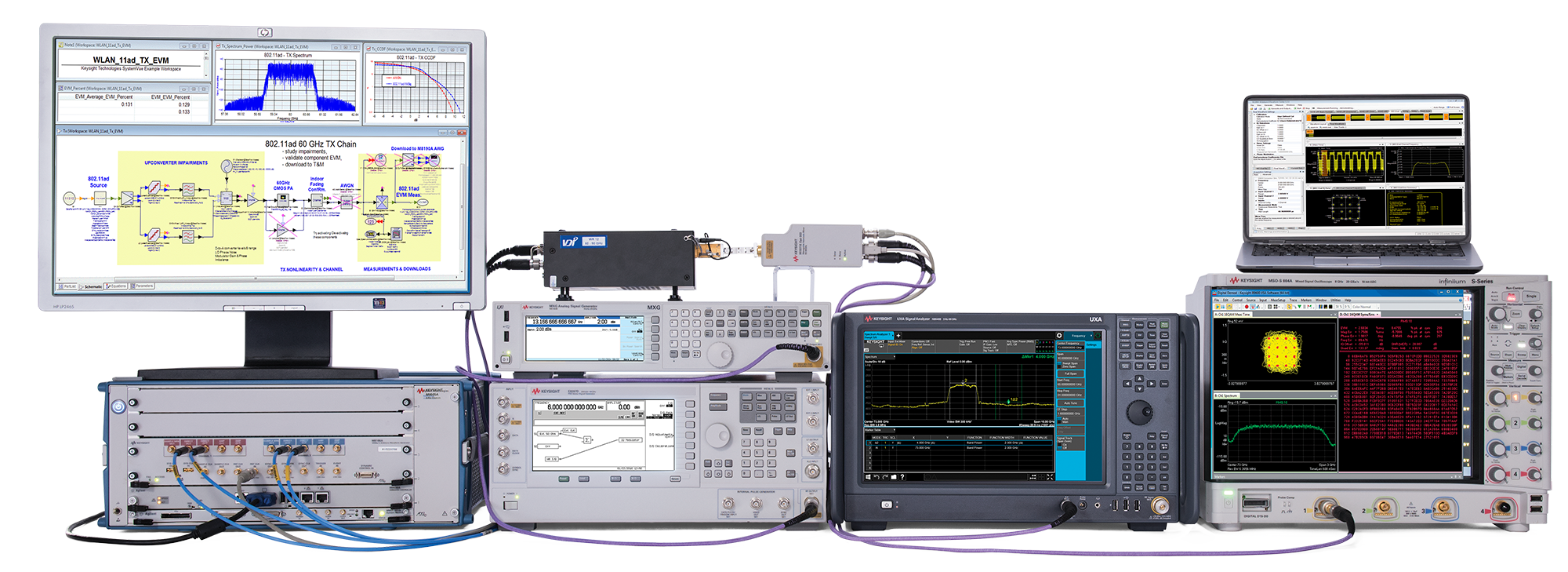

802.11ad 特性分析解决方案

表征802.11ad设备需要生成并分析基带、中频、射频及毫米波频率段的信号波形。 是德科技的802.11ad特性分析解决方案包含任意波形发生器和具备宽带IQ输入的矢量信号发生器。软硬件的协同工作可生成调制带宽高达2 GHz、频率覆盖44 GHz的宽带测试信号，以支持各种可能的中频频率。 工程师可通过上变频器实现V波段频率覆盖。宽带示波器通过对信号进行数字化处理并传输至软件进行分析，在IF频率下完成信号解调。使用下变频器将60 GHz信号转换为与示波器兼容的中频信号。
