如何表征电源反馈回路中的频率响应

索取报价
进阶 示波器
+ 进阶 示波器
进阶 示波器
+ 进阶 示波器

评估控制回路响应

要表征电源反馈回路，需要进行全频段的增益和相位测量，以显示控制路径对注入激励信号的响应情况。工程师利用频率响应分析（FRA）来观察回路行为，审查增益和相位裕度，并确定补偿网络在选定的工作条件下是否产生了预期的响应。测量系统必须向回路注入扫频正弦信号，并同时捕获施加的激励信号和由此产生的响应。

要注入激励信号并测量响应，需要一台具有内置波形发生功能的示波器，以及能够在扫频范围内计算环路增益和相位的软件。在此实验设置中，示波器一边用扫频信号驱动控制环路，一边测量生成波德图所需的响应。如果配置正确，这便能够审查控制环路的响应，比较不同频率下的相位和增益特性，并在实验台上评估反馈环路的稳定性。

电源频率响应分析解决方案

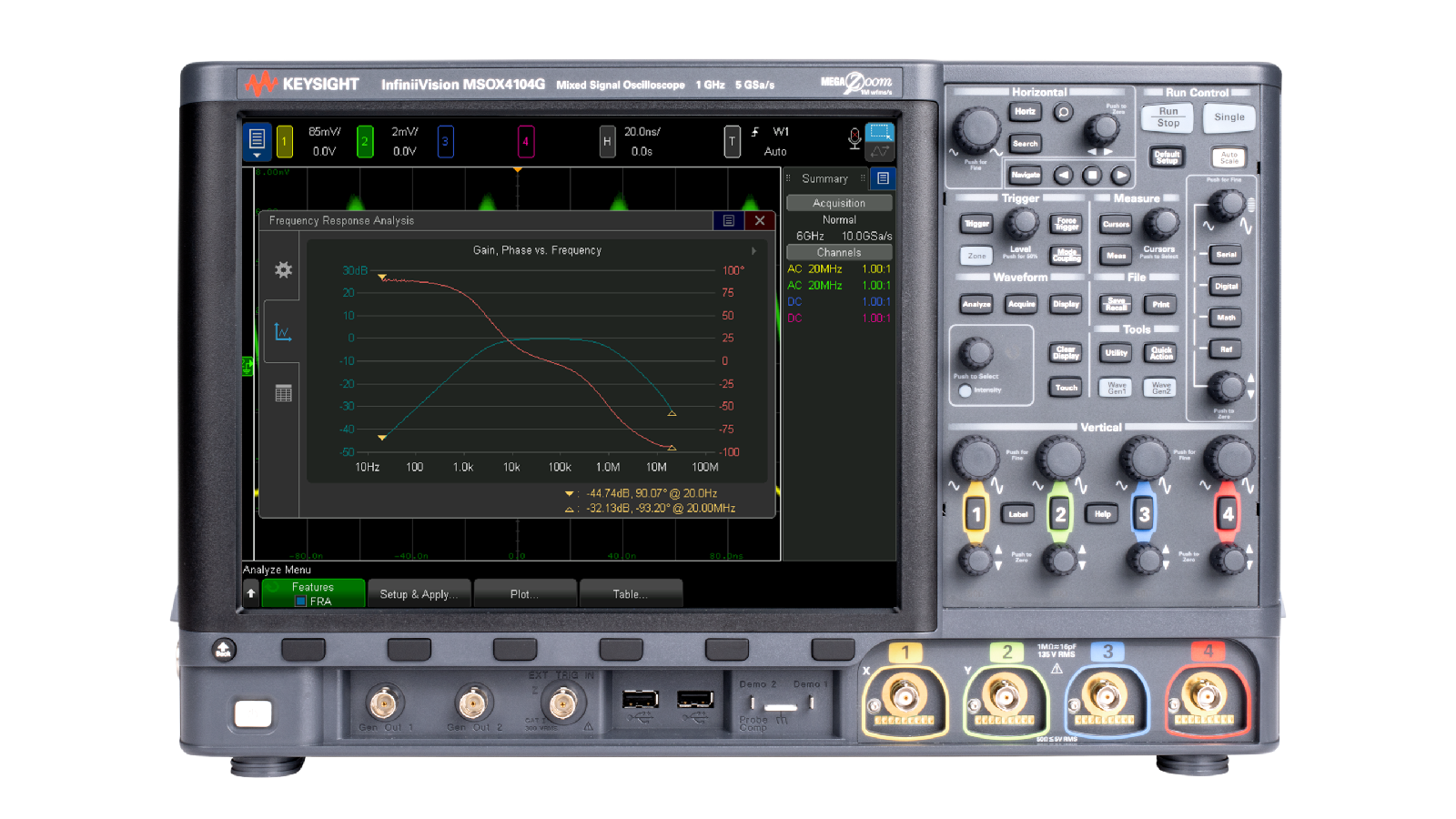

要表征电源反馈回路的频率响应，需要一台能够注入扫频正弦激励信号并测量不同频率下增益和相位的示波器。是德科技进阶 示波器 波形发生器示波器 扫频正弦信号驱动回路，示波器 功率测量软件，用于自动测量控制回路的响应。 示波器与软件协同工作，可帮助工程师绘制伯德图、表征环路响应、审查相位裕度和增益裕度，并在实验台上更高效地验证反馈环路的行为。
索取报价

参见电源频率响应分析解决方案的框图

电源频率响应分析方案的框图

探索我们电源频率响应分析解决方案中的产品
