如何为高频电子设计进行材料表征

索取报价

查看技术概览

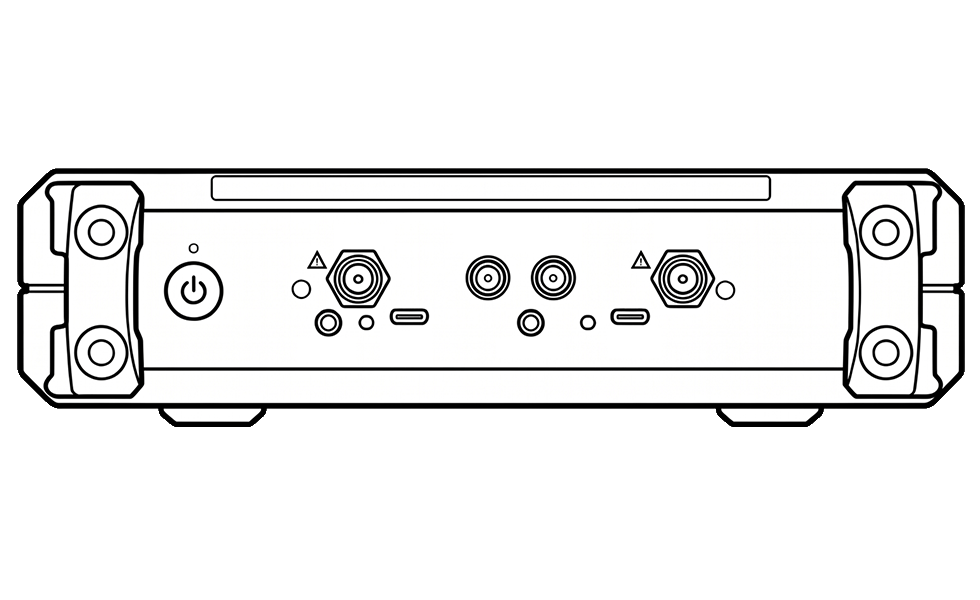

+ USB 矢量网络分析仪

材料性能表征

对用于高频电子设计的材料进行表征，需要在其预期应用的工作频率范围内精确测量介电常数、损耗正切和导体电导率。测量配置通常包括矢量网络分析仪、校准标准件、合适的谐振器夹具，以及根据所选测量方法制备的材料样品。根据待评估材料的不同，会使用法布里-珀罗谐振器、分体圆柱谐振器或电导率谐振器，来测量被测材料引起的谐振频率偏移和品质因数变化。由矢量网络分析仪获取的宽带散射参数测量数据将由“材料测量套件”进行处理，该套件应用相应的提取算法，以计算印刷电路板、集成电路封装、导电薄膜及进阶技术中所用介电和导电材料的电磁特性。

提取的材料特性可直接应用于电磁仿真、信号完整性建模、天线设计以及元器件开发工作流程中。工程师可以对比候选材料、评估制造一致性、验证供应商规格，并针对人工智能数据中心、进阶、汽车雷达、卫星通信以及第五代和第六代无线应用优化材料选择。所得的材料参数还可导出至仿真环境，以在设计过程中提高实测材料行为与预测电路或系统性能之间的相关性。通过使用通用测量平台并配合专用的材料表征软件，可建立一套可重复的工作流程，用于采集测量数据、提取材料特性并生成可直接用于仿真的材料模型，同时减少与手动计算和后处理相关的不确定性。

材料表征解决方案

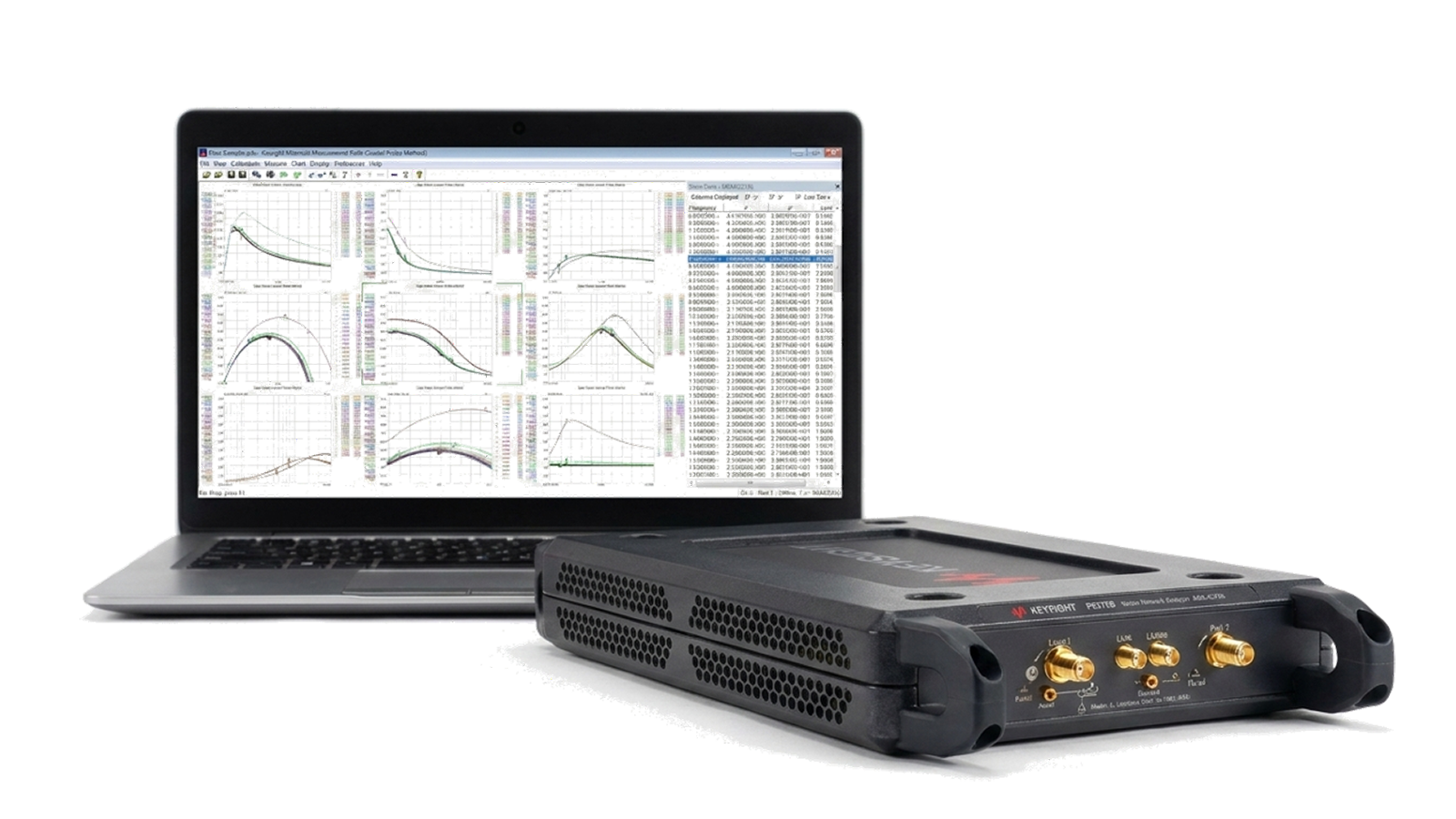

要准确表征材料特性，需要结合基于谐振器的测量方法和专用分析软件，在受控的实验室条件下测定介电材料和导电材料的电磁特性。该工作流程首先对矢量网络分析仪和选定的谐振器夹具进行校准，随后对材料样品进行宽带散射参数测量。根据具体应用，法布里-珀罗谐振器用于测量极低损耗的介电材料；分体圆柱谐振器通常用于评估印刷电路板层压板的介电常数和损耗正切；而导电性谐振器则用于表征导电材料和金属化层。材料测量套件（Materials Measurement Suite）采用成熟的材料提取方法处理测得的谐振频率和品质因数数据，从而计算出介电常数、损耗正切或导体电导率。该软件与Streamline 矢量网络分析仪结合使用，可提供完整的测量与分析工作流程，涵盖从校准数据采集到自动材料属性提取、报告生成，以及为高速数字系统、射频电路、半导体封装、汽车雷达、卫星通信和新兴第六代无线技术生成可用于仿真的材料模型。
