如何在现场射频功率测量中补偿电缆损耗

+ 手持式 射频功率计

补偿已知的电缆损耗

现场射频（RF）功率测量通常需要在测量点与功率计之间使用电缆或其他连接线。该路径上的衰减会降低到达仪器的功率，导致显示值与原始测量平面上的实际功率不一致。损耗量取决于电缆类型、长度、频率、连接器以及物理状态等因素。当已知测量频率下的电缆损耗时，工程师可以对该衰减进行补偿，从而使显示的功率更准确地反映目标参考平面上的信号电平。

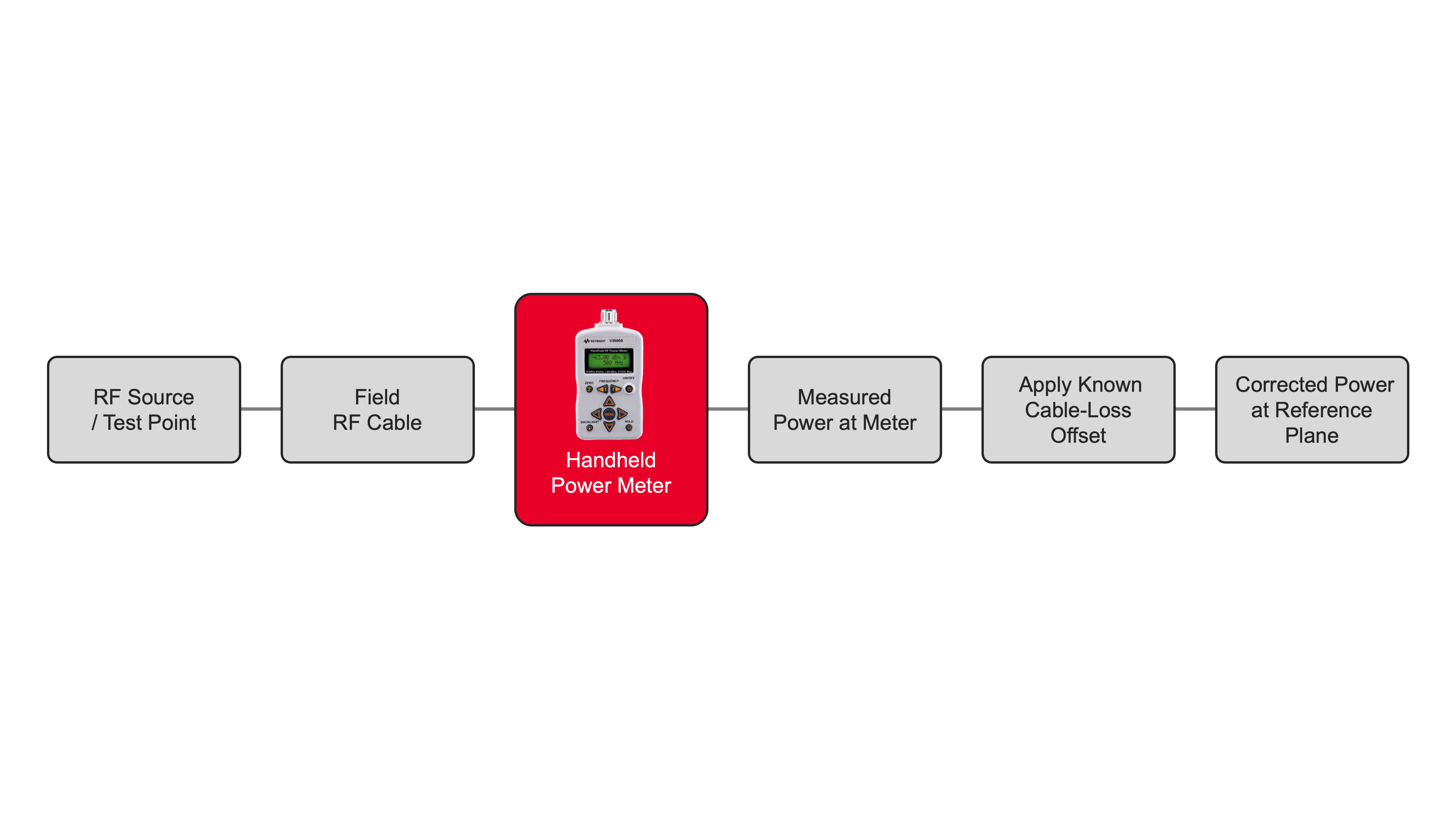

该测量系统包括一台手持式射频功率计，该功率计通过所需的场缆或互连线与被测设备相连。工程师需确定工作频率下测量路径的已知损耗，并利用功率计的相对偏移功能输入相应的校正值。该偏移值可对显示的功率读数进行已知路径损耗补偿，而无需将电缆从现场测量系统中物理拆下。当设备位置、可访问性或安装限制导致无法将功率计直接连接到所需的测量平面时，此方法非常有用。

电缆损耗补偿方案

通过对测得的射频功率值施加已知的偏移量，可将电缆损耗补偿直接纳入现场测量工作流程。工程师首先确定在测量频率下电缆或互连线相关的损耗，然后配置手持式测量仪的相对偏移量以补偿该已知衰减。一旦应用了校正，后续的读数即可反映相对于目标测量平面的功率，而不仅仅是到达测量仪输入端的功率。集成式传感器和本地显示屏使工程师能够在测试现场直接查看校正后的测量结果，而电池供电功能则支持在无法获得外部电源的情况下进行安装。当检查多个共享已知测量路径且可访问的测试点时，工程师可使用相同的配置，从而有助于在整个现场验证过程中保持一致的校正条件。该工作流程不仅减少了手动校正单个读数的需求，还支持在安装、维护和故障排除测量中，当解读射频功率水平时必须考虑电缆损耗的情况。
