确定LO限幅雷达接收机的灵敏度

本地振荡器(LO)替换法首先使用系统的标准LO确定雷达性能,然后用一个相位噪声足够低的外部射频源替换或旁路该LO。将替代源设置为所需的LO频率和电平,保持适用的参考和同步条件,并在等效的测试条件下重复相同的接收机测量。

在保持接收机增益、带宽、信号电平、频率方案、滤波、激励信号及其他条件不变的情况下,比较使用内部本振和替代本振时的雷达响应。如果使用更纯净的替代本振后性能得到提升,则内部振荡器可能是造成性能限制的原因之一。若变化不大,则表明其他接收机或系统因素可能是主要影响因素。

低相位噪声雷达本振替代方案

通过用满足所需本地振荡器(LO)频率和电平要求的外部信号源替换或旁路雷达的内部本地振荡器(LO),进行比较,然后在受控条件下重复相同的接收机测量。 是德科技 (Keysight) SG6311A旗舰 XG7 模拟信号发生器覆盖 9 kHz 至 20 GHz 频段,可为 LO 替换测量提供低相位噪声,包括在 10 GHz 频率、10 kHz 偏移时典型相位噪声为 -135 dBc/Hz,以及在 10 GHz 频率、20 kHz 偏移时典型相位噪声为 -153 dBc/Hz。 通过降低替代信号源的相位噪声贡献,您可以更清晰地评估雷达的内部本振是否导致了在较强响应或杂波附近出现弱信号限制。如果使用替代信号源后性能得到改善,则应将内部本振作为影响因素之一进行调查;如果性能变化不大,则应评估其他系统限制因素。该技术用于表征雷达的潜在性能——仅通过连接外部信号源并不能永久性地改善雷达性能。

参见低相位噪声雷达本振替换方案的框图

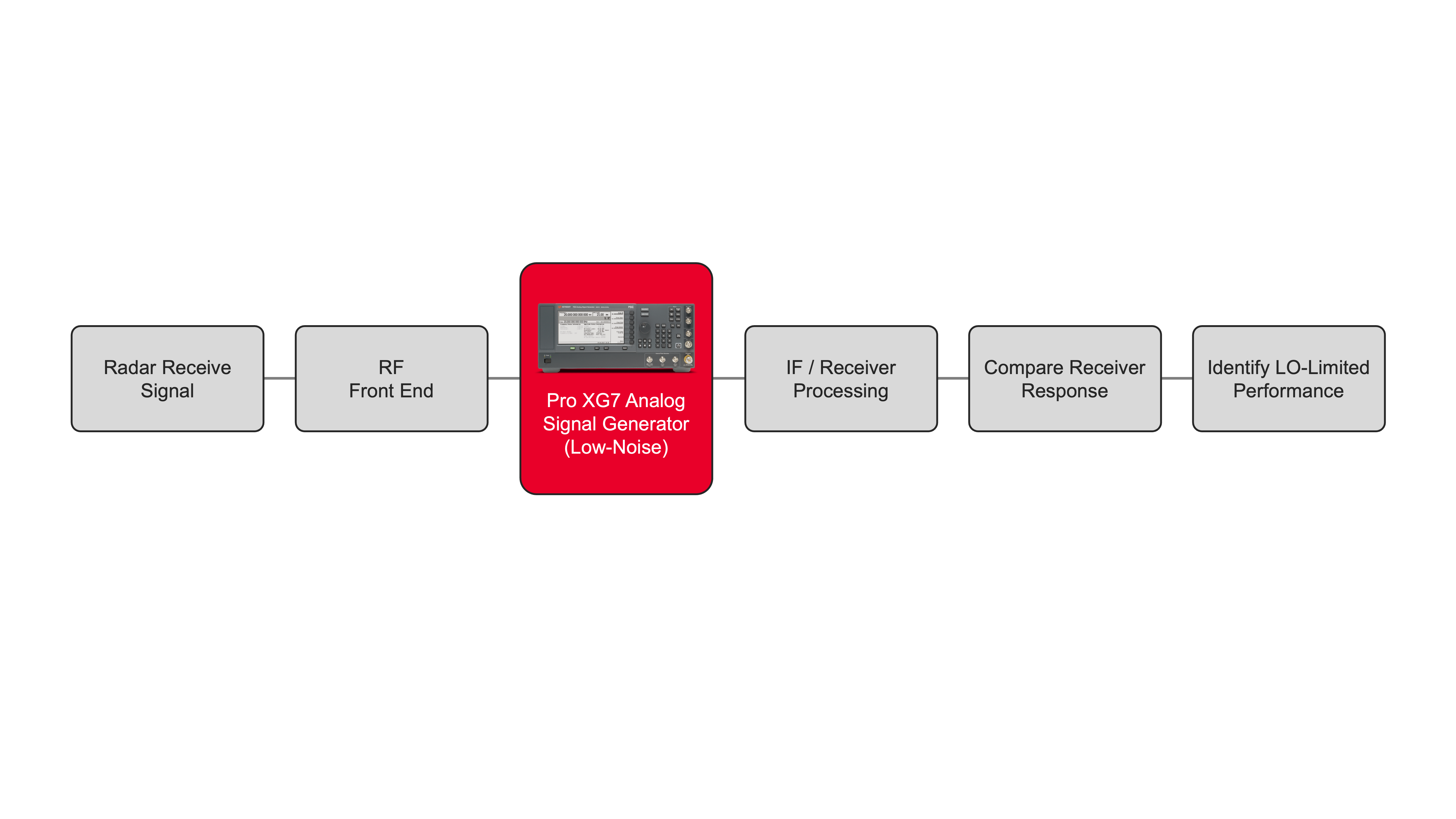

低相位噪声雷达本振替换方案的框图
