如何使用示波器调试 CAN 总线信号

+ 基础示波器

隔离并分析 CAN 总线活动

CAN 是一种差分串行总线，广泛用于车辆各电子控制单元（ECU）之间交换控制和状态信息。调试 CAN 总线信号需要捕获物理层波形，同时识别与待分析行为相关的帧或消息。工程师需要将特定的总线活动从周围的总线流量中分离出来，以便专注于关键消息，并检查与每个事件相关的电气信号。通过 CAN 触发和解码，可以识别选定的帧或消息，监控其信号质量，并测量帧之间的时序，而无需手动搜索大量与调查无关的总线流量数据。

执行该测试需要将示波器连接到差分CAN总线上，并使用适当的差分探头。工程师将示波器配置为在目标CAN事件触发时进行捕获，并将捕获的流量解码为协议信息，这些信息可与模拟波形同时显示。解码后的波形与物理层信号保持时间相关性，从而使工程师能够将单个帧和消息活动与总线上的相应电气行为联系起来。这种组合视图有助于工程师分析与特定 CAN 通信相关的信号特性，比较消息之间的时序，并调查总线上的意外行为是否与底层物理层波形有关。

CAN总线调试方案

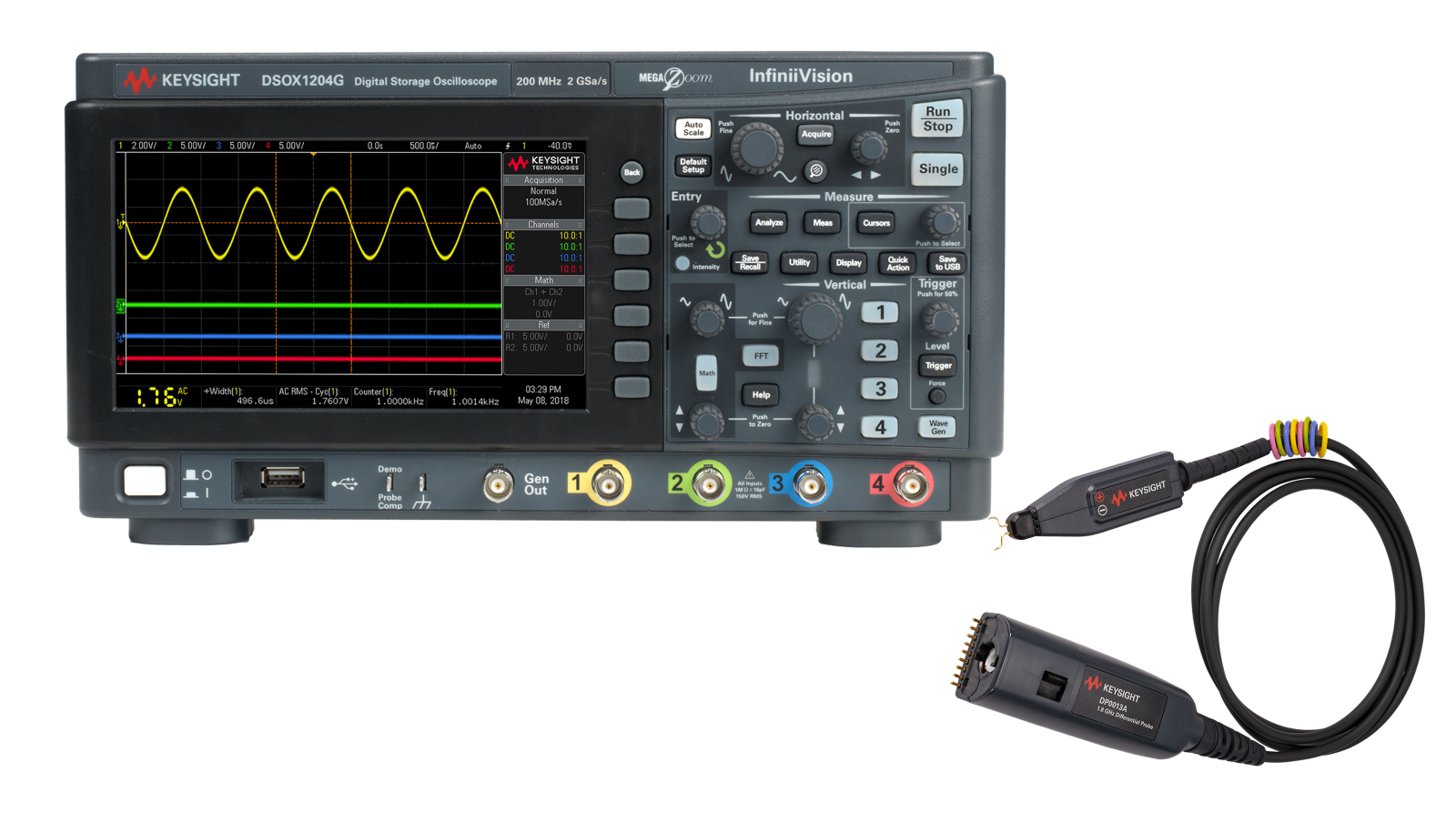

调试 CAN 总线信号需要一种测量系统，该系统能够在触发并解码特定 CAN 活动的同时，捕获差分物理层波形。基础台式示波器可捕获 CAN 波形，并提供协议级触发和解码功能，从而使工程师能够从正在进行的总线流量中隔离选定的帧或消息。差分有源探头在两个 CAN 信号点之间进行测量，同时提供捕获物理层信号所需的差分连接。示波器会显示与捕获的模拟波形时间关联的解码CAN信息，使工程师能够将协议活动与相应的电气行为相关联。工程师可以利用这种组合视图来检查选定的CAN通信、监控信号质量并评估帧之间的时序，而无需将协议和物理层分析分离到不同的测量工作流中。示波器的CAN分析功能与差分探头相结合，为汽车CAN总线调试提供了一个集成的测量方案。
