如何调试逆变器防孤岛检测算法

+ 再生式 交流电/电网仿真器

研究岛屿检测行为

孤岛保护算法的调试需从一个可重复的谐振孤岛工作点开始，并同步测量逆变器的电压、电流、相位和频率。在进行逆变器保护测试时，工程师首先需在模拟的孤岛负载上平衡有功功率和无功功率，并确认通过模拟公用电网连接的残余电流较低。电网隔离后，孤岛电压由逆变器输出与谐振阻抗的相互作用决定。这使工程师能够观察在保护装置动作之前，逆变器的控制系统是否会引起频率偏移、无功功率扰动或其他可测量的响应。在受控测试条件下，可通过捕获频率轨迹以及从隔离到关机所经过的时间，来检验频率偏移检测方法。

其他检测方法则需要对相同的电响应进行不同的解读。电网阻抗检测依赖于观察注入测试电流激励后的电压响应，而无功功率调制会改变孤岛的视谐振状态，并可能产生频率纹波。工程师可以对比在精心选定的孤岛调谐状态、基频电流平衡以及预设逆变器工作点下测得的趋势。测试系统会记录电压、电流、相位、频率和关机时间，而专有的内部控制器参数仅在逆变器单独公开这些参数时才可访问。自动化的电力硬件在环（HIL）测试条件通过在固件设置或保护逻辑发生变化时保持外部电气环境的可重复性，从而支持反孤岛算法的调试。

反孤岛运行算法调试方案

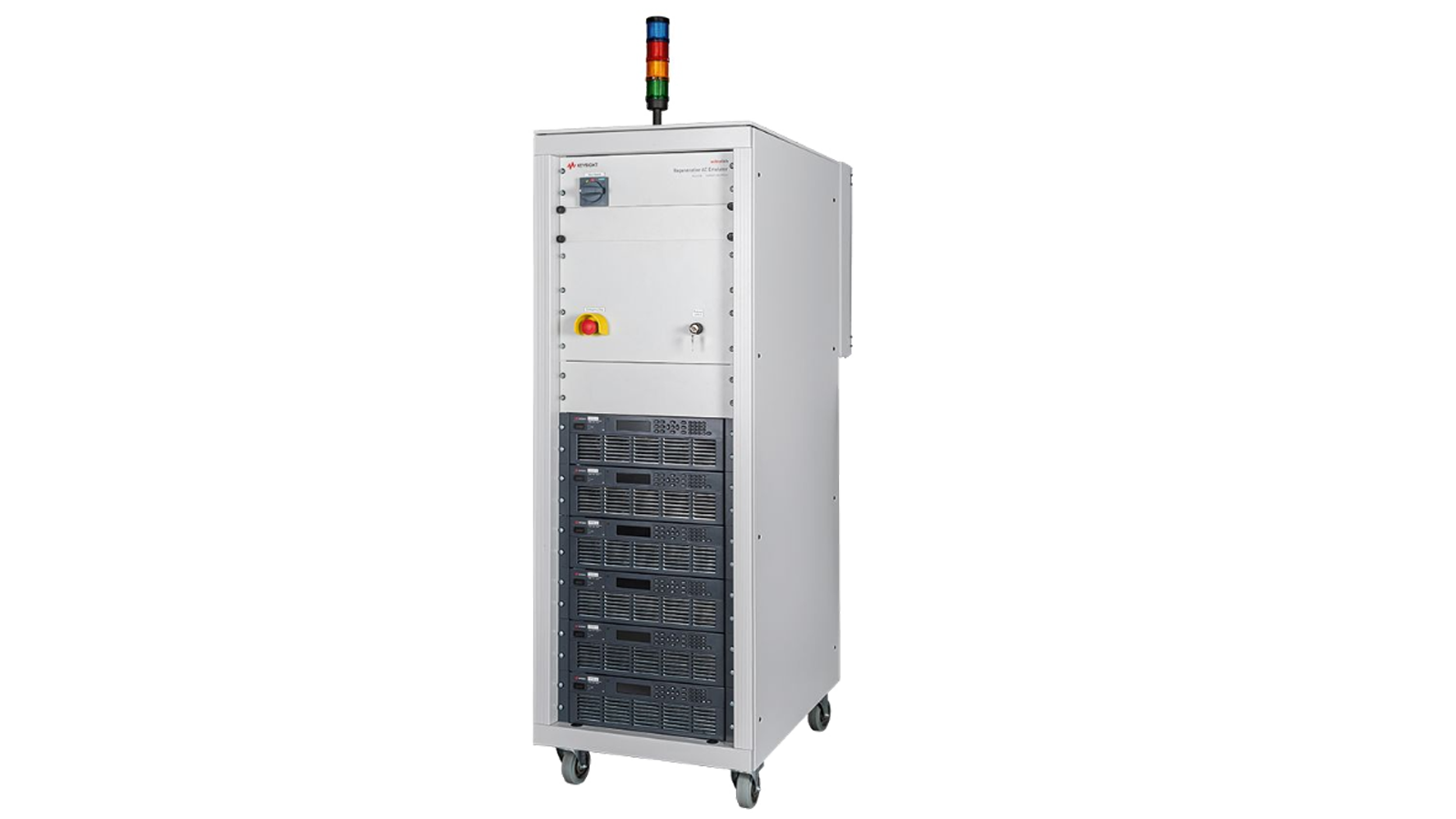

调试防孤岛行为需要可编程谐振负载、精确的电网隔离控制，以及对逆变器电压、电流、相位、频率和关机时序的同步捕获。一款集成了电力硬件在环（PHIL）仿真的再生式三相电网仿真器，无需手动调整物理电感器和电容器即可再现孤岛动态。该测试环境能够重复相同的孤岛工况，以便工程师修订逆变器检测逻辑、评估频率偏移检测响应，并分析与电网阻抗检测或无功功率调制相关的影响。自动测量功能可将频率或电压扰动的起始与发展过程与最终的保护响应进行对比。可调节的测试设置和波形分析功能支持逆变器保护测试及防孤岛算法的调试。该系统测量的是外部可观测的电气行为；并不声称能够直接访问专有的内部算法变量。
