将原始CAN数据转换为可读消息

汽车CAN消息以编码数据的形式传输，这些数据代表车辆功能、传感器信息以及电子控制单元（ECU）的状态。虽然原始十六进制值包含通信所需的信息，但它们几乎无法提供有关系统运行状况的背景信息。工程师通常需要将这些值转换为有意义的信号名称、工程值和编码状态，才能理解通信行为或排查系统问题。 符号解码通过将原始 CAN 数据流转换为可读信息，从而简化了这一过程，这些信息能更准确地反映车辆的运行状况。工程师无需手动解读十六进制值，而是可以专注于系统的运行行为，并快速识别出需要进一步调查的通信事件。进行此类测量需要一台能够根据 CAN 数据流触发并支持 CAN 协议解码的示波器，以便在查看物理层波形的同时，同步显示已解码的消息。

工程师通过将 DBC 文件加载到汽车分析软件中来执行数据库 CAN（DBC）解码，从而在捕获 CAN 数据流时自动解析消息定义、信号名称、工程值和编码状态。示波器会在显示物理层波形的同时显示已解码的协议信息，而协议列表器则按时间顺序整理符号化消息名称和信号值。 通过同时查看可读消息和相应的 CAN 波形，工程师能够更高效地追踪通信情况，在底层电气信号的背景下调查协议活动，并无需手动转换十六进制值即可理解系统行为。通过将符号解码与时间相关波形分析相结合，工程师在汽车 CAN 调试过程中能够更清晰地了解协议通信和物理层行为。

符号化CAN消息解码解决方案

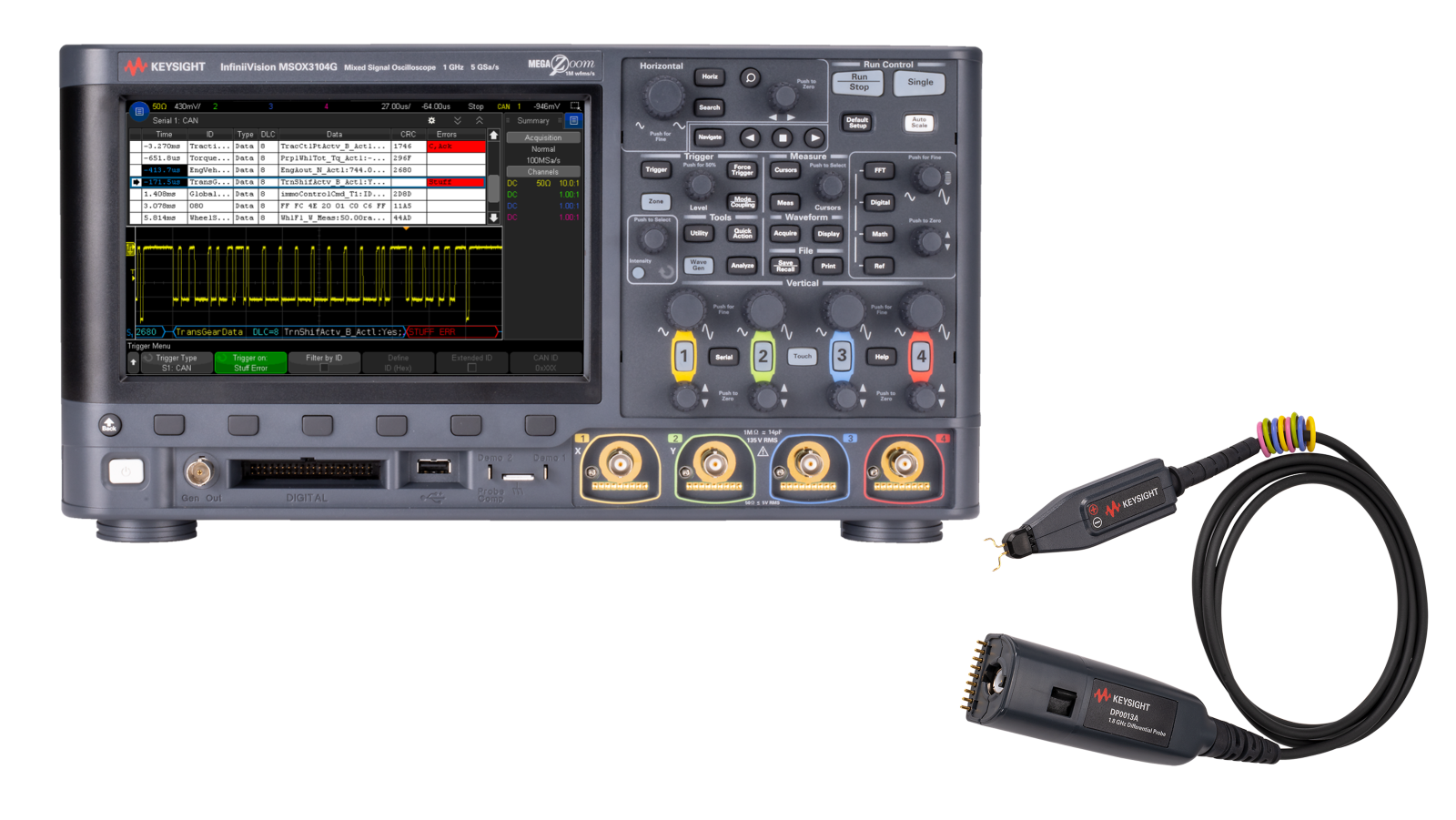

要对汽车CAN消息进行符号解码，需要一套能够捕获CAN流量、解析协议信息，并将原始十六进制值转换为有意义的工程数据的测量系统。基础 台式示波器可捕获差分CAN波形，而差分有源探头则能在对电路负载影响极小的情况下测量物理层信号。汽车分析软件提供CAN触发、协议解码以及基于DBC的符号消息转换功能，因此在采集过程中，消息名称、信号值和编码状态会自动显示。 示波器将解码后的协议信息与模拟波形进行时间关联显示，而协议列表器则按时间顺序整理符号化消息。示波器、汽车分析软件和差分探头协同工作，使工程师能够更快地理解 CAN 通信，将协议活动与物理层行为相关联，并在无需手动转换十六进制消息数据的情况下对汽车系统进行故障排查。
